Готовые решения по передаче ВЧ/СВЧ сигнала
При проектировании оптических трактов для передачи СВЧ сигнала, одним из наиболее простых и удобных вариантов для разработчиков и проектировщиков - использование готовых радифотонных приемников и передатчиков, которые идеально согласованы между собой. Приемопередающие модули, изготовленные на предприятии специализирующимся на построении трактов микроволновой фотонике, дают гарантированно высокие выходные характеристики и линейность трактов.
Передатчик уже содержит в себе необходимый для системы FP/DFB источник, входной малошумящий усилитель и электрооптический модулятор. Приемник содержит в себе фотоприемник с высоким линейным преобразованием и выходной малошумящий СВЧ усилитель.
Использование готовых оптимизированных узлов микроволновой фотоники дает гарантированные высокие параметры, важные для радиофотонных систем:
⦿ Сверхширокополосность;
⦿ Высокая дальность передачи;
⦿ Высокая линейность трактов;
⦿ Низкий уровень фазовых шумов.
Область применений:
⦿ Широкополосная радиочастотная передача;⦿ Удаленное подключение антенны;
⦿ Транкинговое радио;
⦿ L-диапазон SATCOM;
⦿ GPS;
⦿ Беспроводная связь / ПК.

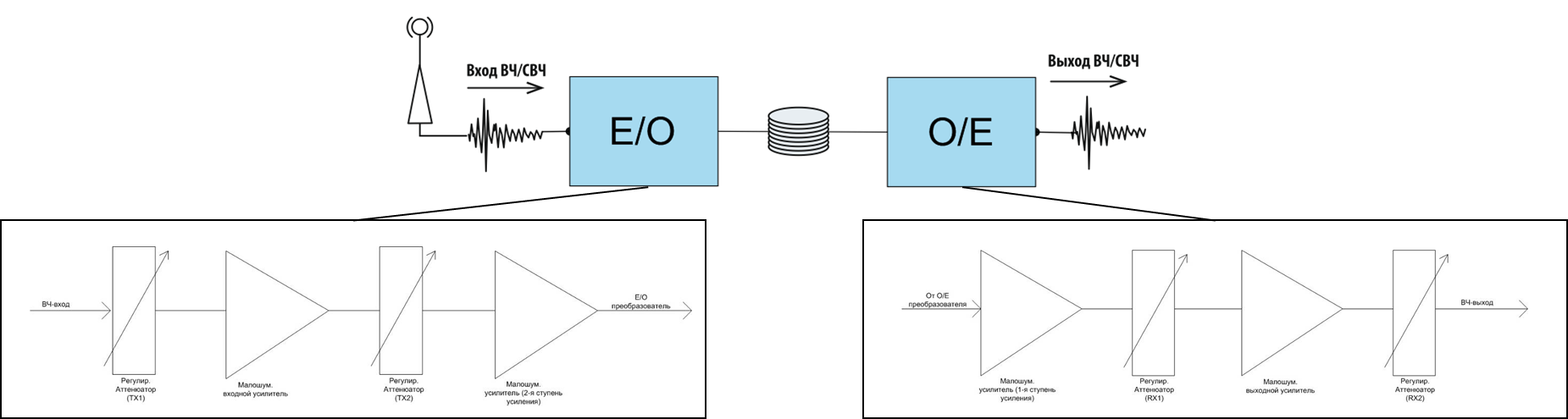

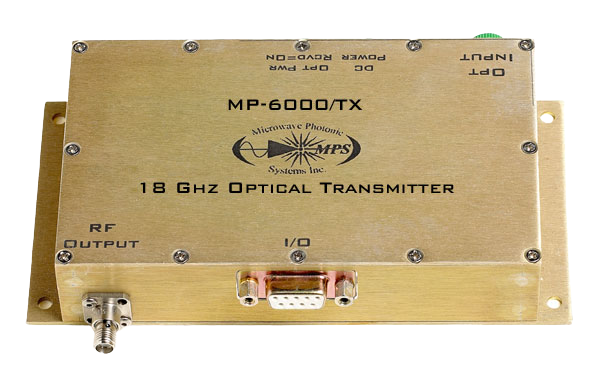

Радиофотонные передатчики
Готовый радиофотонный передатчик может быть исполнен в нескольких варианта, корпус с элементами крепления на стену или блок, а также в модульном исполнении для установки в шасси. Управление модулями осуществляется по протоколам RS-232/RS-485.
На корпусе установлены:
⦿ СВЧ разъем (тип зависит от частоты передатчика);
⦿ Оптический разъем (обычно в готовых системах используется FC/APC разъемы, может быть установлен другой (по запросу), также может быть исполнение с выводом);
⦿ Разъем управления и питания (DB-9/DB-15, по запросу модуль может быть оснащен внешним блоком питания).
Основные преимущества:
⦿ Лазерный диод с низкими шумами;
⦿ Высокий динамический диапазон;
⦿ Широкая полоса (от 0 до 40 ГГц);
⦿ Индустриальный рабочий температурный диапазон: -40/+85 (-55/+85 по запросу);
⦿ Низкое энергопотребление;
⦿ Расстояние передачи до 80 км (SM волокно).
Подходящие решения:
|
Линейный передатчик до 3 ГГц |
Ширина полосы: 1 МГц - 3,5 ГГц |
Выходная оптическая мощность: +3 дБм |
Уровень 1 дБ компрессии: +1 дБм (при работе в паре с MP-2350RX) |
 |
Передатчик до 3,5 ГГц |
Ширина полосы: 1 МГц – 3,5 ГГц |
Выходная оптическая мощность: +3 дБм |
Уровень 1 дБ компрессии: +20 дБм (при работе в паре с MP-2320RX) |
 |
Передатчик до 12 ГГц |
Ширина полосы: 1 МГц - 12 ГГц |
Выходная оптическая мощность: +3 дБм |
Уровень 1 дБ компрессии: +18 дБм (при работе в паре с MP-2320RX) |
|
Передатчик до 20 ГГц |
Ширина полосы: 500 МГц - 20 ГГц |
Выходная оптическая мощность: +5 дБм |
Уровень 1 дБ компрессии: +10 дБм (при работе в паре с MP-2320RX) |

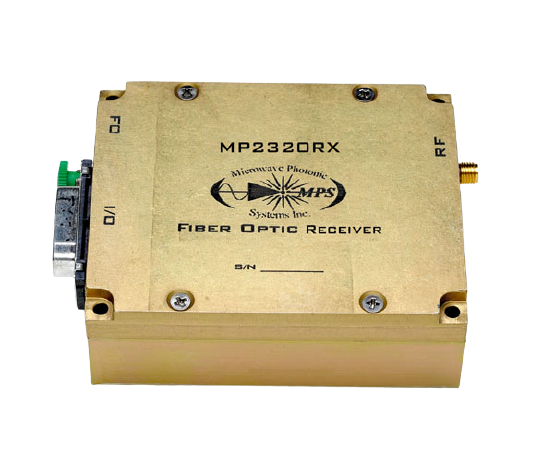

Радиофотонные приемники
Готовый радиофотонный приемник может быть исполнен в различных вариантах, специализированные модули для установки в шасси, а также корпуса для монтажа на поверхность. Оптические радиофотонные приемники управляются по протоколам RS-232/RS-485.
Корпус снабжен разъемами:
⦿ СВЧ разъем (тип зависит от частоты передатчика)
⦿ Оптический разъем (обычно в готовых системах используется FC/APC разъемы, может быть установлен другой (по запросу), также может быть исполнение с выводом)
⦿ Разъем управления и питания (DB-9/DB-15, по запросу модуль может быть оснащен внешним блоком питания)
Основные преимущества:
⦿ Широкополосный радиочастотный усилитель
⦿ Широкополосность (от 0 до 40 ГГц)
⦿ Индустриальный рабочий температурный диапазон: -40/+85 (-55/+85 по запросу)
⦿ Низкое энергопотребление
⦿ Рабочие длины волн: 800 нм – 1600 нм (в том числе - CWDM или DWDM длины волн)
⦿ Высокоскоростной PIN фотоприемник с низким уровнем искажений
Подходящие решения:
|
Линейный приемник до 3 ГГц |
Ширина полосы: 1 МГц - 3,5 ГГц |
Диапазон длин волн: 1200-1600 нм |
Чувствительность: 0.85 A/W @ 1310 нм 0.90 A/W @ 1550 нм |
 |
Приемник до 2.5 ГГц |
Ширина полосы: 1 МГц – 2,5 ГГц |
Диапазон длин волн: 1200-1600 нм |
Чувствительность: 0.85 A/W @ 1310 нм 0.90 A/W @ 1550 нм |
 |
Приемник до 12 ГГц |
Ширина полосы: 1 МГц - 12 ГГц |
Диапазон длин волн: 800-1600 нм |
Чувствительность: 0.70 A/W @ 1310 нм 0.75 A/W @ 1550 нм |
|
Приемник до 20 ГГц |
Ширина полосы: 0.1 МГц - 20 ГГц |
Диапазон длин волн: 800-1600 нм |
Чувствительность: 0.70 A/W @ 1310 нм 0.75 A/W @ 1550 нм |
