    Поляризационная оптика
    каталог
    Новости

    Поляризационная оптика

    Фильтры
    Производитель
    Производитель
    Поляризатор Рошона
    Поляризатор Рошона
    Castech
    Материал
    α-BBO; YVO4; Кварц
    Допуск размера
    ± 0,1 мм
    Искажение волнового фронта
    < λ/4 для 632,8 нм
    Диапазон длин волн
    α-BBO: 220-900 нм YVO4: 400-4000 нм Кварц: 200-2300 нм
    Качество поверхности
    60/40
    Для разделения обыкновенного и необыкновенного лучей

    В корзину
    Поляризатор Глана-Томпсона
    Поляризатор Глана-Томпсона
    Castech
    Материал
    Кальцит; α-BBO
    Допуск размера
    ± 0,1 мм
    Искажение волнового фронта
    < λ/8 для 632,8 нм
    Диапазон длин волн
    Кальцит: 350-2300 нм α-BBO: 220-900 нм
    Коэффициент затухания
    Кальцит: менее 5 x 10-5 α-BBO: менее 5 x 10-6
    Пропускают необычный луч, поглощая отраженный обычный луч
    В корзину
    Поляризатор Глана-Тейлора
    Поляризатор Глана-Тейлора
    Castech
    Материал:
    Кальцит: 350-2300 нм; α-BBO: 200-3500 нм
    Допуск размера:
    0/-0,1 мм
    Искажение волнового фронта:
    < λ/4 для 632,8 нм для α-BBO < λ/2 для 632,8 нм для Кальцита
    Коэффициент затухания:
    Кальцит: менее 5 x 10-5; α-BBO: менее 5 x 10-6;
    Отклонение луча:
    < 3 угловых минут
    Поляризаторы для излучения средней мощности в ближнем УФ и ИК диапазоне, которые пропускают необычный луч и отражают обыкновенный
    В корзину
    Поляризатор Волластона
    Поляризатор Волластона
    Castech
    Материал
    Кальцит; α-BBO; YVO4; Кварц
    Допуск размера
    ± 0,1 мм
    Искажение волнового фронта
    < λ/4 для 632,8 нм
    Диапазон длин волн
    Кальцит: 350-2300 нм α-BBO: 220-900 нм YVO4: 400-4000 нм Кварц: 200-2300 нм
    Коэффициент затухания
    Кальцит, Кварц: менее 5 x 10-5 α-BBO, YVO4: менее 5 x 10-6
    Широкий диапазон длин волн и отклонение как обыкновенного, так и необыкновенного луча
    В корзину

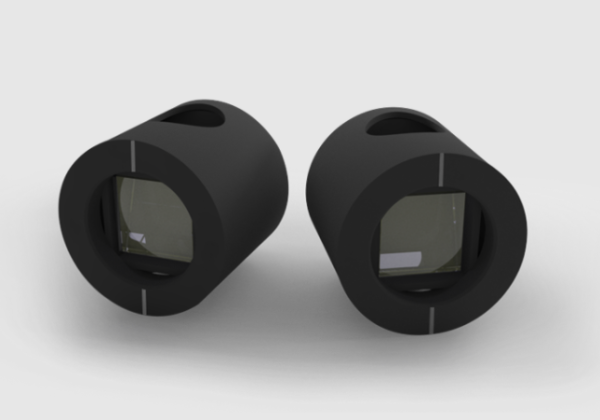

    Лазерный поляризатор Глана
    Лазерный поляризатор Глана
    Castech
    Материал:
    Кальцит: 350-2300 нм; α-BBO: 190-3500 нм
    Допуск размера:
    ±0,1 мм
    Искажение волнового фронта:
    < λ/4 для 632,8 нм для α-BBO < λ/2 для 632,8 нм для Кальцита
    Коэффициент затухания:
    Кальцит: менее 5 x 10-5; α-BBO: менее 5 x 10-6;
    Отклонение луча:
    < 3 угловых минут
    Поляризаторы типа Глана используются в приложениях, требующих исключительной чистоты поляризации и высокой устойчивости к воздействию лазерного излучения.
    В корзину
    Вращатель поляризации
    Вращатель поляризации
    Castech
    Материал
    Кристаллический кварц
    Допуск размера
    +0,0, -0,1 мм
    Искажение волнового фронта
    < λ/8 для 632,8 нм
    Диапазон длин волн
    440-1600 нм
    Точность вращения
    менее 5 угловых минут
    Вращают плоскость поляризации падающего луча на фиксированный угол, независимо от ориентации вращателя относительно поляризации луча.
    В корзину
    Вращатели поляризации
    Вращатели поляризации
    Altechna
    Материал
    Кристаллический кварц
    Допуск по диаметру
    +0/-0,2 мм
    Допуск по толщине
    ±0.2 мм
    Качество обработки поверхности
    20-10 S-D
    Искажение фронта проходящей волны
    < λ/8 при 632.8 нм
    Удобная замена полуволновой пластины для узкополосного лазера
    В корзину
    Высокопроизводительные деполяризаторы Лио
    Высокопроизводительные деполяризаторы Лио
    Altechna
    Рабочий диапазон длин волн
    220-2600 нм
    Качество обработки поверхности
    40/20 S/D
    Плоскостность поверхности
    < λ/8
    Отклонение от параллельности
    < 1 дуговой минуты
    Пороговые повреждения, 1064 нм, 10 нс
    > 3 Дж/см2

    Позволяют провести деполяризацию волн.

    В корзину

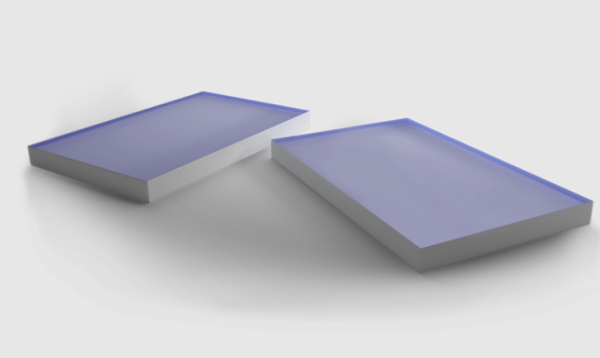

    Тонкопленочные поляризаторы с высоким контрастом
    Тонкопленочные поляризаторы с высоким контрастом
    Altechna
    Материал подложки
    UVFS
    Допуск по диаметру
    +0/-0.1 мм
    Допуск по толщине
    ±0,1 мм
    Световой диаметр
    > 90 %
    Качество обработки поверхности
    20-10 S-D

    Разделяют s- и p-поляризацию лазерных лучей высокой энергии.

    В корзину
    Изоляторы и вращатели Фарадея
    Изоляторы и вращатели Фарадея
    Altechna
    Пиковая изоляция
    38 дБ
    Пропускание (1064 нм, 800 нм)
    > 90%

    Изолятор Фарадея пропускает линейно поляризованный свет в одном направлении и при этом отражает его в обратном.

    В корзину
    Широкополосный поляризатор для среднего ИК-диапазона
    Широкополосный поляризатор для среднего ИК-диапазона
    Altechna
    Допуск по размерам
    +0/-0.5 мм
    Качество обработки поверхности
    80-50 S-D
    Плоскостность поверхности
    < 1.5λ при 632.8 нм
    Отклонение от параллельности
    < 5 угловых минут
    Покрытие
    Все поверхности обработаны просветляющим покрытием дли широкого диапазона

    Упорядоченная решетка, составленная из параллельных проводов, с периодом, малым по сравнению с длиной падающей волны будет пропускать свет одной поляризации и отражать другой

    В корзину
    Широкополосные тонкопленочные поляризаторы
    Широкополосные тонкопленочные поляризаторы
    Altechna
    Материал
    BK7, UVFS
    Допуск по диаметру и размерам
    +0/-0.1 мм
    Допуск по толщине
    ±0,1 мм
    Световой диаметр
    > 90%
    Качество обработки поверхности
    20-10 S-D

    . Поляризаторы пропускают p-поляризованные и отражают s-поляризованные компоненты лучей.


    В корзину
    Призмы Глана для лазерного излучения высокой мощности
    Призмы Глана для лазерного излучения высокой мощности
    Altechna
    Материал
    Борнокислый барий (α-BBO), кальцит или ванадиевокислый иттрий (YVO4)
    Световой диаметр
    > 90 %
    Качество обработки поверхности
    20-10 S-D
    Искажение фронта проходящей волны
    < λ/4 при 632.8 нм
    Отклонение луча
    < 3 угловых минут

    Произведены из высококачественного кальцита, что делает их подходящими для использования с высокомощным излучением.
    В корзину
    Поляризаторы Глана – Томпсона
    Поляризаторы Глана – Томпсона
    Altechna
    Материал
    Кальцит
    Световой диаметр
    > 90 %
    Качество обработки поверхности
    20-10 S-D
    Искажение фронта проходящей волны
    < λ/4 при 632.8 нм
    Отклонение луча
    < 3 угловых минут

    Характеризуются большим пропусканием и меньшими потерями на отражение на стыке двух призм по сравнению сравнению с поляризаторами Глана-Тейлора
    В корзину
    Светоделители пучка на две параллельные компоненты
    Светоделители пучка на две параллельные компоненты
    Altechna
    Материал
    Кальцит, ванадиевокислый иттрий (YVO4), кварц
    Допуск по размерам
    +0/-0.1 мм
    Допуск по длине
    ±0,1 мм
    Световой диаметр
    > 90 %
    Качество обработки поверхности
    60-40 S-D
    Разделяет пучок на два ортогонально поляризованных расходящихся луча
    В корзину
    Поляризационные светоделители для лазерного излучения средней мощности
    Поляризационные светоделители для лазерного излучения средней мощности
    Altechna
    Материал
    BK7, UVFS, SF стекла
    Допуск по размерам
    +0.0/-0.2 мм
    Световой диаметр
    > 90 %
    Качество обработки поверхности
    40-20 S-D
    Плоскостность поверхности
    < λ/6 при 632.8 нм

    Поляризационные светоделители для лазерного излучения средней мощности позволяют разделять лучи любой поляризации на две ортогональные линейно-поляризованные компоненты.

    В корзину
    Поляризационные светоделители для лазерного излучения высокой мощности
    Поляризационные светоделители для лазерного излучения высокой мощности
    Altechna
    Материал
    UVFS
    Световой диаметр
    > 90 %
    Допуск по размерам
    +0.0/-0.2 мм
    Качество обработки поверхности
    40-20 S-D
    Диапазон пропускания и отражения
    < λ/6 при 632.8 нм

    Позволяют разделять лучи любой поляризации на две ортогональные линейно-поляризованные компоненты.

    В корзину

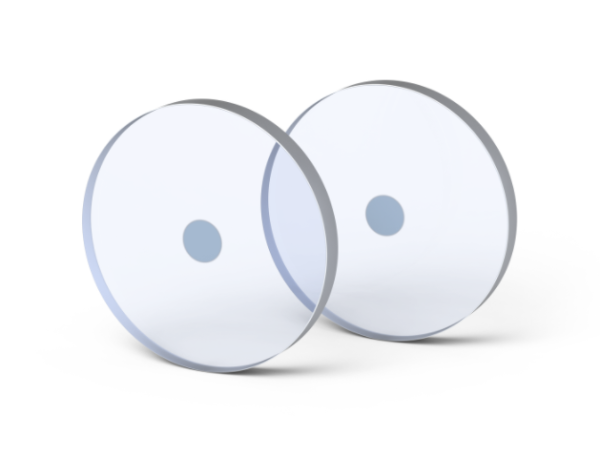

    S - волновые пластинки (Конвертеры радиальной поляризации)
    S - волновые пластинки (Конвертеры радиальной поляризации)
    Altechna
    Материал
    UVFS
    Допуск по диаметру
    +0/-0.1 мм
    Допуск по толщине
    ±0,1 мм
    Качество обработки поверхности
    20-10 S-D
    Плоскостность поверхности
    < λ/8 при 632.8 нм

    S - волновые пластинки позволяют изменять поляризацию света с линейную на круговую.


    PDF
    PDF
    В корзину

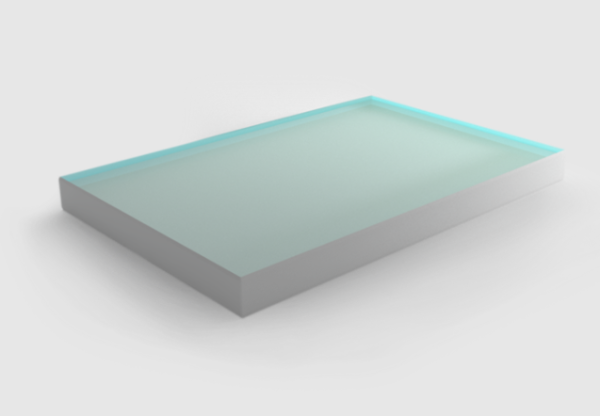

    Тонкопленочные поляризаторы Брюстера
    Тонкопленочные поляризаторы Брюстера
    Материал
    BK7, UVFS
    Допуск по диаметру и размерам
    +0/-0.1 мм
    Допуск по толщине
    ±0,1 мм
    Световой диаметр
    более 90%
    Качество обработки поверхности
    20-10 S-D
    Они позволяют разделить s- и p-поляризацию лазерных лучей высокой энергии
    В корзину
    Ахроматичный ромб Френеля
    Ахроматичный ромб Френеля
    Материал
    BK7 или UVFS
    Отклонение луча
    10 угловых секунд
    Покрытие
    просветляющее
    Доступные диапазоны длин волн
    260 - 400 нм, 400 - 700 нм, 700 - 1300 нм и 1300 - 1600 нм
    Одиночный ромб Френеля индуцирует фазовый сдвиг на 90 градусов
    В корзину
    Поляризаторы Рошона
    Поляризаторы Рошона
    Материал
    ванадиевокислый иттрий (YVO4), кварц
    Световой диаметр
    более 90 %
    Качество обработки поверхности
    20-10 S-D
    Искажение фронта проходящей волны
    менее λ/4 при 632.8 нм
    Отклонение луча
    менее 3 угловых минут
    Поляризаторы Рошона используются для разделения неполяризованного луча на обыкновенный и необыкновенный лучи
    В корзину
    Поляризаторы Глана – Тейлора
    Поляризаторы Глана – Тейлора
    Материал
    борнокислый барий (α-bbo), кальцит или ванадиевокислый иттрий (yvo4)
    Световой диаметр
    более 90 %
    Качество обработки поверхности
    20-10 s-d
    Искажение фронта проходящей волны
    менее λ/4 при 632.8 нм
    Отклонение луча
    менее 3 дуговой минуты
    Поляризаторы Глана-Тейлора пропускают только необыкновенные лучи, лучи с другой поляризацией отклоняются обратно к источнику.
    В корзину
