Объемные брэгговские решетки
Чирпированные BragGrate™ Pulse - решётки для растяжения и сжатия импульсов
Ширина полосы
0.2 – 100 нм
Рабочий диапазон
700 – 2500 нм
Толщина
до 50 мм
Время расширения
до 0.5 нс (FWHM)
Эффективность
50 – 99%
BragGrate-Pulse - это коммерческий стретчер/компрессор на основе чирпированной брэгговской решетки (CBG).
Под заказ
Цена по запросу

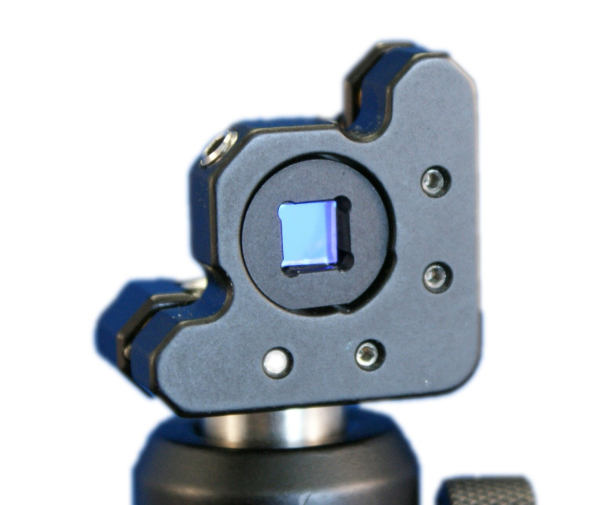

Пространственные фильтры BragGrate™ Spatial Filters
Дифракционная эффективность
90-95%
Пространственное подавление шума
до 30 дБ
Диапазон длин волн
400 – 2300 нм
Толщина фильтра
50 мм
Центральные длины волн
405, 488, 514, 532, 633. 785, 1064 нм
Пространственные фильтры на основе отражающей объемной брэгговской решетки для компенсации нежелательных эффектов, вызванных несовершенствами оптики и активной среды
Под заказ
Цена по запросу
Полосовые фильтры BragGrate™- Bandpass Filter
Дифракционная эффективность
> 90%
Ширина полосы
50 пм – 0,5 нм
Рабочий диапазон
350 – 2700 нм
Толщина решетки
0,5 – 15 мм
Апертура
до 25 мм2
Полосовой фильтр на основе отражающей брэгговской решетки (RBG) с высокой спектральной селективностью
Под заказ
Цена по запросу
Дефлекторы BragGrate™ Deflector
Дифракционная эффективность
5 - 99%
Ширина полосы
0.5 нм - 100 нм
Рабочий диапазон
400 - 2700 нм
Толщина решетки
0.50 - 10 нм
Апертура
50 х 50 мм2
Дефлектор от OptiGrate представляет собой объемную брэгговскую решетку, работающую на пропускание, которая записана в массиве светочувствительного силикатного стекла
Под заказ
Цена по запросу

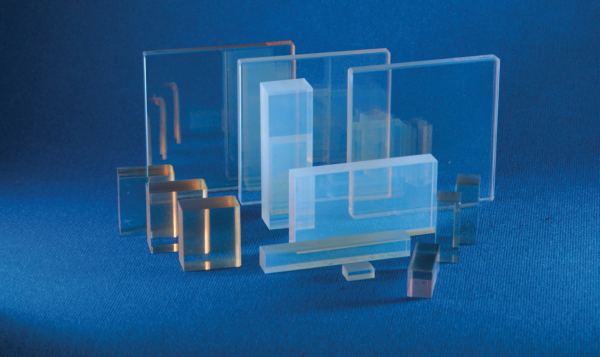

Объединители BragGrate™ Combiner
Дифракционная эффективность
90 – 99%
Ширина полосы
50 пм – 20 нм
Рабочий диапазон
400 – 2700 нм
Толщина решетки
0.50 – 10 мм
Апертура
50х50 мм2
Комбайнер/объединитель от OptiGrate является объемной брэгговской решеткой или массивом решеток (на пропускание или отражение)
Под заказ
Цена по запросу

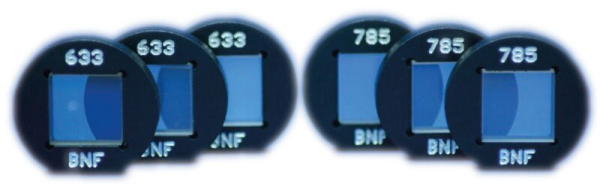

Узкополосные режекторные фильтры BragGrate™ Notch Filter
Достигаемое ослабление
> 99.99%
Ширина полосы (FWHM)
~5 см-1
Рабочий диапазон
400-2500 нм
Апертура
до 25х25 мм2
Угловая селективность
2-10 мрад
Узкополосный режекторный фильтр (Notch Filter) от OptiGrate основан на отражающей объемной брэгговской решетке, записанной в светочувствительном силикатном стекле
Под заказ
Цена по запросу
Зеркала BragGrate™ Mirror
Дифракционная эффективность
3 – 99,7 %
Ширина полосы
20 пм – 20 нм
Диапазон длин волн
320 – 2700 нм
Толщина решетки
0,5 – 20 мм
Апертура
до 35х35 мм2
Зеркала BragGrate ™ - это отражающие объемные брэгговские решетки, записанные в светочувствительном силикатном стекле.
Под заказ
Цена по запросу
Фильтры для подавления спонтанного излучения NoiseBlock™
Центральная длина волны
минимальная: 405 нм, стандартные: 405, 532, 640, 658, 685, 690, 780.25, 785, 808, 830, 976, 1064, 1550 нм
Ширина полосы
<0,15 нм (FWHM), <10 см-1 (FWHM)
КПД дифракции
>90% (>70% для 405 нм)
Температурная зависимость
0,01 нм/оС
Полный угол отклонения (2θ)
8-12о
Фильтр для подавления спонтанного излучения
Под заказ
Цена по запросу
Решетки стабилизации длины волны PowerLocker
Центральна длина волны
минимальная: 375 нм, стандартная: 405, 658, 780, 785, 794.7, 808, 88, 920, 938, 976, 981, 1064, 1532 нм, C-band, максимальная: 2700+ нм
Допуск по длине волны
от -0,5 до +0,5 нм
Изменение длины волны (в пределах фильтра)
0,2 нм
Ширина полосы (FWHM)
0,03-1 нм
Температурная зависимость
0,01 нм/оС
Решетки стабилизации длины волны
Под заказ
Цена по запросу
Узкополосные светоделители NoiseBlock™
Центральная длина волны
минимальная: 405 нм, типичная: 488, 524, 532, 633, 640, 658, 685, 690, 780.25, 785, 808, 830, 976, 1064, 1550 нм
Полоса пропускания
минимальная: 0,03, типичная: <0,15 нм (FWHM) , <10 см-1 (FWHM)
КПД дифракции
90%
Зависимость от температуры
0,01 нм/оС
Полный угол отклонения (2θ)
8-12о
Узкополосные светоделители 90/10
Под заказ
Цена по запросу
Системы для сжатия и растяжения импульсов PicoPulse
Центральная длина волны
стандартная: 1029-1064 нм, доступно 400-2000+ нм
Скорость дисперсии
стандартная: 50 пс/нм, доступно 10-100 пс/нм
Спектральная ширина линии
стандартная: 1-10 нм, доступны другие варианты
Длина растянутых импульсов
200-300 пс
КПД дифракции
>90% в свободном пространстве
Фильтры для растяжения/сжатия импульсов
Под заказ
Цена по запросу
Узкополосные фильтры SureBlock™
Ширина спектрального перехода (от центра до 50% пропускания)
<10см-1
Оптическая плотность на лазерной линии (каждый фильтр)
> 4
Типичный КПД передачи
488 нм: 60%, 514 нм: 65%, 532 нм: 70%, 633 нм 80%, 78х нм: 90%
Узкополосные режекторные фильтры
Под заказ
Цена по запросу
Система CleanLine
Типичное подавление ASE (ниже лазерной линии)
-80 дБ
Пропускная способность (версия FS), минимальная/типичная
405 нм: 55/60 %, 532 нм: 65/70 %, 785 нм: 70/75 %
Стабильность температуры
10 пм/°C
Фильтр и лазерная система CleanLine
Под заказ
Цена по запросу
Решетки для сжатия импульса 2000 нм
Материал
плавленый кварц
Длины волн
2000 нм
Дифракционная эффективность
> 90%
Дифракционные решётки для сжатия импульсов, оптимизированные для излучения на 2000 нм
Под заказ
Цена по запросу
Решетки для сжатия импульса 10хх нм
Материал
плавленый кварц
Длины волн
1030 - 1064
Дифракционная эффективность
> 90% (мин.)
Серия дифракционных решеток 10хх нм оптимизирована на длины волн 1030 - 1064 нм
Под заказ
Цена по запросу

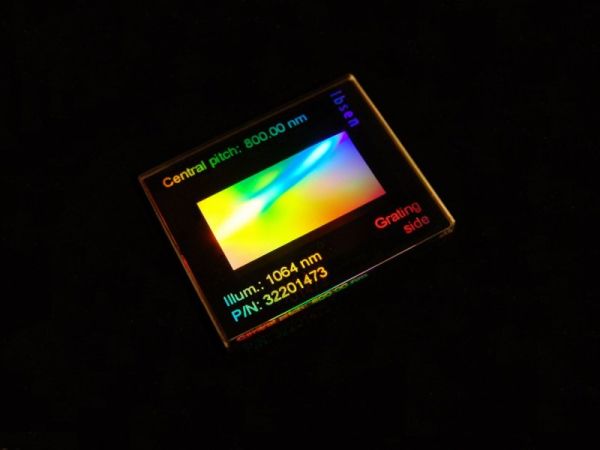

Решетки для сжатия импульса 9хх нм
Материал
плавленый кварц
Длины волн
915 - 970 нм
Дифракционная эффективность
> 90% (мин.)
Решетки серии 9хх оптимизированы на длины волн 915 -980 нм
Под заказ
Цена по запросу
Решетки для сжатия импульса 800 нм (700 нм - 900 нм)
Материал
плавленый кварц
Длины волн
760 - 808 нм
Дифракционная эффективность
> 90%
Дифракционные решетки из плавленого кварца для диапазона длин волн 760 - 808 нм
Под заказ
Цена по запросу
Решетки для сжатия импульса UV-VIS (< 800 нм)
Материал
плавленый кварц
Длины волн
> 800 нм
Дифракционная эффективность
> 90%
Дифракционные решетки для длин волн УФ и видимого диапазонов: 450 - 790 нм
Под заказ
Цена по запросу
2D фазовая маска
Периоды решеток
260 нм - 687 нм
Длины волн освещения
193 нм - 435 нм
Материал
УФ плавленый кварц
Точность периода
+/- 0.01 нм
Однородность периода
+/- 0.01 нм
2D фазовые маски, для создания двумерных решеток
Под заказ
Цена по запросу
Фазовая маска 0/-1 порядка (NFH)
Периоды решеток
260 нм - 600 нм
Длины волн освещения
193 нм - 800 нм
Материал
УФ плавленый кварц
Точность периода
+/- 0.01 нм
Однородность периода
+/- 0.01 нм
Фазовая маска для NFH технологии
Под заказ
Цена по запросу
Фазовая маска +1/-1 порядка
Периоды решетки
400 нм- 2600 нм
Длины волн освещения
193 нм - 800 нм
Материал
УФ плавленный кварц
Точность периода
+/- 0.01 нм
Однородность периода
+/- 0.01 нм
Высококачественные фазовые маски c + 1/-1 порядком с шагом до 260 нм
Под заказ
Цена по запросу
