Каталог

Оптические патч-корды

Сортировать по:
Выберите сортировку
Патч-корд  с сохранением поляризации
Патч-корд с сохранением поляризации
Рабочая длина волны
1550 нм; 1310 нм; 980/1060 нм; 850 нм; 780 нм; 633 нм
Вносимые потери
≤ 1,5 дБ
Потери на отражение
≥ 60 дБ
Диапазон рабочих температур
-20 /+70 °C

Волоконные FC, SC, ST, LC, MU и другие типы коннекторов. Патч-корды с одномодовым/многомодовым  PM волокном.

  • Низкие вносимые потери
  • Высокие потери на отражение
  • Волоконные приборы...
В наличии
Цена по запросу
Добавить к заказу

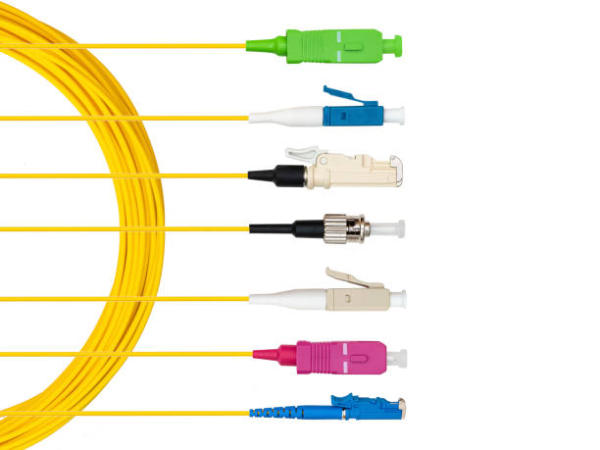

Патч-корд
Патч-корд
Рабочая длина волны @MM
850/1310 нм; 1310/1550 нм
Рабочая длина волны @SM
980/1060 нм; 780/850 нм; 633 нм
Вносимые потери
≤ 1,5 дБ
Повторяемость
≤ 0,1 дБ
Прочность
≥ 1000
Оптические патч-корды от LightComm
Под заказ
Цена по запросу
Добавить к заказу
Патч-корд с коннекторами SMA905 (CONN)
Патч-корд с коннекторами SMA905 (CONN)
Рабочая длина волны
915 нм
Макс. коммутируемая мощность
50 - 100 Вт
Материал кабельного наконечника
Керамика (по умолчанию); Металл
Диапазон рабочих температур
-40/+ 85 °C
Патч-корд с коннекторами SMA905 (CONN)

Под заказ
Цена по запросу
Добавить к заказу
Патч-корды с коннекторами MTP/MPO
Патч-корды с коннекторами MTP/MPO
Рабочая длина волны
850/1310 нм; 1310/1550 нм;
Вносимые потери
≤ 0,35 дБ; ≤ 0,5 дБ
Прочность
≥ 1000
Тип многомодового волокна
OM1/OM2/OM3/OM4
Тип одногомового волокна
SMF-28e
Патч-корды с коннекторами MTP/MPO


Под заказ
Цена по запросу
Добавить к заказу
Волоконный патч - корд FL-FP
Волоконный патч - корд FL-FP
Тип коннектора
SC MM; SMA905
Диаметр муфты
3.16-3.17 мм
Наружный диаметр
4,5 мм; 9,1 мм
Диаметр кабеля
0,6 - 0,9 мм; 3.0 PBTP
Длина волокна
по заказу
  • Свободное остриё волокна;
  • Высокая концентричность;
  • Высокая надежность;
  • Высокая стабильность.

АО «ЛЛС» является официальным дистрибьютором компании Focuslight на территории Российской...

Под заказ
Цена по запросу
Добавить к заказу
Серия патч - кордов AEROGUIDE
Серия патч - кордов AEROGUIDE
Диапазон длин волн
400 - 2000 нм
Диаметр модового пучка @532 нм
4,2±0,5 мкм; 12,5±1,5 мкм
Длина волокна
до 10 м
Концевая заделка
FC/PC; FC/APC; SMA-905
Угол грани FC/PC
0,0° ± 0,5°

AeroGUIDE-POWER –патч-корды для телекоммуникационных систем





Под заказ
Цена по запросу
Добавить к заказу
PM пигтейл
PM пигтейл
AR покрытие
1310 нм ± 30 нм, 1550 нм ± 30 нм или 1310 нм/1550 нм ± 30 нм, или по заказу
Угол полировки
6°, 8°, 9°, 11° или любой другой угол
Отражение
15% (тип.), 0.25% (макс.)
Обратные потери
65 дБ (тип.), 60 дБ (мин.)
Коэффициент экстинкции
25 дБ (тип.), 20 дБ (мин.)
  • Низкие вносимые потери
  • Низкое обратное отражение
  • Высокая устойчивость к внешним условиям
  • Высокий коэффициент экстинкции

Информацию для заказа а также чертежи продуктов смотрите в pdf файле....

Под заказ
Цена по запросу
Добавить к заказу
FC / ST / SC Патч корды
FC / ST / SC Патч корды
PC, UPC, APC патч-корды
Под заказ
Цена по запросу
Добавить к заказу
Одноволоконный пигтейл
Одноволоконный пигтейл
Класс
А
AR покрытие
1310 нм ± 30 нм, 1550 нм ± 30 нм или 1310 нм/1550 нм ± 30 нм, 980 нм/1550 нм ± 30 нм или по заказу
Угол полировки
6°, 8°, 9°, 11° или другие
Отражение (тип.)
15%
Отражение (макс.)
0.25%
  • Низкие вносимые потери
  • Низкое обратное отражение
  • Высокая устойчивость к внешним условиям

Компания АО «ЛЛС»  является дистрибьютором компании AC Photonics на территории...

Под заказ
Цена по запросу
Добавить к заказу
Двухволоконный, трехволоконный или четырехволоконный пигтейл
Двухволоконный, трехволоконный или четырехволоконный пигтейл
Класс
А
AR покрытие
1310 нм ± 30 нм, 1550 нм ± 30 нм или 1310 нм/1550 нм ± 30 нм, 980 нм/1550 нм ± 30 нм или по заказу
Угол полировки
6°, 8°, 9°, 11° или другие
Отражение (тип.)
15%
Отражение (макс.)
0.25%
Патч-корды двух-, трех-, и четырехволоконного типа
Под заказ
Цена по запросу
Добавить к заказу

Для состыковки оптического волокна с активными и пассивными телекоммуникационными компонентами используют оптический коннектор. Сегодня на рынке представлено огромное множество этих устройств, предназначенных для различных применений, и, следовательно, обладающих очень разнообразными характеристиками.

Волоконно - оптические коннекторы представляют собой корпус с наконечником внутри, так называемой ферулой, и продольным каналом. В зависимости от того, какое волокно будет использоваться, подбирается различный диаметр канала. Внешний диаметр ферулы имеет несколько стандартных значений: 2,5 мм и 1,25 мм. Ферулы обычно изготавливают из диоксида циркония.

#separator#

Сперва ферула соединяется с оптоволокном, затем фиксируется. Выступающий конец оптоволокна складывается параллельно поверхности торца ферула, который в дальнейшем полируется. Далее происходит совмещение с корпусом разъема. После сборки описанная конструкция тестируется с помощью оптического микроскопа или интерферометра. Точность выравнивания должна быть выше 0,5 мкм, а возвратные потери не должны превышать 40 дБ. Таким образом, основные факторы, которые помогают выбрать коннектор для оптического кабеля, - это тип разъема, модовая структура волокна и полировка.

Основные типы разъемов

Разъем – это соединение двух компонентов с помощью адаптера, имеющего диаметр сквозного отверстия подобный диаметру ферулы устройства, что обеспечивает высокую точность соединения. Ферула имеет цилиндрическую форму, а в центре вклеено оптическое волокно. Наиболее распространены в использовании типы FC, SC, LC и Е2000.

FC коннекторы для оптического волокна применяются в одномодовых линиях связи, а также в сетях кабельного телевидения. Физический контакт стыкуемых компонентов происходит с помощью керамического наконечника диаметром 2,5 мм с выпуклым торцом диаметром 2 мм. Точные расчеты геометрических параметров наконечника обеспечивает низкий уровень оптических потерь и обратных отражений.  Конструкция коннектора  жестко не связана с корпусом, что дает возможность использовать его для подвижных соединений, обеспечивая высокую надежность эксплуатации, но и удорожание такого коннектора.

Быстрый оптический коннектор SC типа используется для одномодового и многомодового оптоволокна и относится к типу широкого пользования. Базовый тип такого компонента состоит из вилки с наконечником, который вставляется в корпус разъема. SC-коннектор можно объединить в модуль с несколькими разъемами. Что позволяет использовать его в дуплексном соединении, где одно волокно передает в обратном направлении, а другое – в прямом.

LC разъемы изготавливают с диаметром наконечника 1,25 мм, вместо стандартного 2,5 мм, что позволяет обеспечить плотную их установку на коммутационную панель. Устройство фиксируется прижимным механизмом, который предотвращает случайное разъединение.



Тип Е – 2000 является достаточно сложной конструкцией и разъединяется специальным ключом, что означает практически нулевую вероятность спонтанного разъединения. Существуют и другие типы разъемов, сделанные в определенных спецификациях применений. Однако сегодня широкого применения они не получили.

Одномодовая и многомодовая структура оптоволокна

Чтобы понять, какой именно коннектор подойдет для тех или иных применений, нужно обратить внимание на само оптоволокно, с которым необходимо работать. Один из показателей, который позволяет классифицировать волокна – это профиль показателя преломления (ППП). В одномодовом волокне может распространяться только одна мода. ППП обычно ступенчатый, а диаметр значительно меньше, чем диаметр многомодового волокна, которые могут обладать как ступенчатым, так и градиентным ППП. В нем могут распространяться несколько мод. На рисунке ниже схематично изображена модовая структура волокон.



При градиентом ППП оболочка состоит из слоев стекла с уменьшающимся показателем преломления, чего нет в конструкции со ступенчатым ППП.

Полировка оптических коннекторов

Для обеспечения более точного соединения и уменьшения оптических потерь в коннекторе торцы феррула нужно полировать, достигая наиболее гладкой и ровной поверхности.

Основные типы полировки:

  • Физический контакт (РС)

  • Ультрафизический контакт (UPC)

  • Угловой физический контакт (APC)

  • Супер – физический контакт (SPS)

Обычно в телекоммуникациях используют UPC и APC полировку. В первом случае торец ферулы перпендикулярен волноводу, а во втором – наклонен на 8°. Коннекторы с APC полировкой несовместимы с другими коннекторами.

Волоконные торцы закругляются, чтобы уменьшить отражение света назад к источнику.  При использовании APC полировки обратное отражение уменьшается еще больше, так как контакт под углом позволяет отражать свет в оболочку, а не в сердцевину, как при плоском типе полировки.

Компания «АО «ЛЛС» » работает со всеми регионами России. Наша компания предлагает удобные формы оплаты заказа и различные способы его доставки. Если оптические коннекторы, которые Вы собираетесь купить, вызывают у Вас вопросы, получите техническую консультацию у наших мастеров. Нас рекомендуют благодаря высокому уровню обслуживания клиентов нашими высококвалифицированными сотрудниками.
