Тестирование вашего оборудования

Тестирование вашего оборудования

Протестируйте оборудование!

Наша компания предоставляет возможность тестирования оборудования. Вы сможете проверить качество, посмотреть на работу прибора и опробовать его в действии!

Волоконно-оптические компоненты, для которых измерение вносимых (IL) и спектрально-зависимых (WDL) потерь обязательно при производстве и для использования в разработках:

  • Волоконно-оптические фильтры
  • Мультиплексоры
  • Изоляторы
  • Сплавные разветвители
  • WDM-фильтры
  • Брэгговские решетки
  • Циркуляторы
  • Модуляторы на Ниобате Лития
  • Переключатели
  • Аттенюаторы

Все приведенные выше компоненты вы можете протестировать в нашей лаборатории!


Тестирование выходных характеристик, подключение лазерных диодов

Основная характеристика лазерных диодов – это ток и выходная мощность. Для корректного подключения и замера выходных характеристик требуется выполнять определенные процедуры.

Наши инженеры всегда готовы прийти на помощь и провести обучение и подключение лазерных диодов.



Измерение вносимых потерь

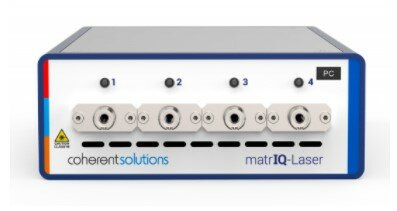

ЛАЗЕРНЫЙ ИСТОЧНИК MATRIQ-LASER.jpg  Лазерный источник MATRIQ-LASER
  • Количество каналов 1, 2 или 4
  • Диапазон от 1528 до 1612 нм
  • Ширина линии (FWHM) <100 кГц
  • Максимальная выходная мощность 16,5 дБм
  • Разрешение установки мощности 0,01 дБ
  • Подключение USB и Ethernet
  • Вес 1 кг
 ИЗМЕРИТЕЛЬ МОЩНОСТИ MATRIQ-POWER.jpg Измеритель мощности MATRIQ-POWER
  • Количество каналов 2 или 4
  • Диапазон длин волн от 750 до 1700 нм
  • Диапазон мощности от -60 до +10 дБм
  • Тип сенсора InGaAs
  • Общая погрешность измерения ± 0,29 дБ
  • Подключение USB и Ethernet
  • Вес 1 кг

Схема измерения вносимых потерь в пассивном волоконно-оптическом компоненте

Основным параметром, который характеризует любой пассивный компонент, является – «Вносимые оптические потери» или «Вносимые потери» (от англ. Insertion Loss - IL).

Измерение вносимых потерь – самый базовый и необходимый тест, который требуется делать при производстве и разработках. На рисунке представлена блок-схема с описанием измерительного стенда, который позволяет проводить измерение вносимых потерь в пассивном волоконно-оптическом компоненте в два простых шага.

Схема измерения вносимых потерь в пассивном волоконно-оптическом компоненте.jpg


  • Первым шагом проводим измерение контрольного патчкорда «А» - прямое подключение лазерного источника к измерителю мощности через патчкорд «А» и определение «Pвх».
  • Вторым шагом проводим подключение пассивного компонента к лазерному источнику к измерителю мощности через патчкорды «А» и «Б», определеяем «Pвых».
  • Вычисляем вносимые потери как разницу значений «Pвх» и «Pвых»: Insertion Loss (dBm) - Pвх (dBm) - Pвых (dBm)
  • Измерения не зависят напрямую от точности измерителя мощности, стабильности лазерного источника или потерь в патчкорде, поскольку такие измерения являются относительными.

Анализаторы спектра высокого разрешения

 АНАЛИЗАТОР СПЕКТРА ВЫСОКОГО РАЗРЕШЕНИЯ.jpg

Анализатор спектра высокого разрешения

  • Разрешение от 250 ГГц до 5 МГц
  • Спектральный диапазон C, L и O
  • Точность измерения длины волны ±2 пм
  • Широкий динамический диапазон 83 дБ
  • Встроенный перестраиваемый лазерный источник с внешним резонатором
  • Работа в режиме трекинг-генератора
  • Подключение Ethernet
  • Вес 15 кг
анализатор спектра со сверхвысоким разрешением.jpg




Использование оптических анализаторов спектра высокого разрешения при измерении спектрально-зависимых потерь волоконно-оптических компонентов

Спектрально-зависимые потери (от англ. Wavelength Dependent Loss - WDL) являются важным параметром, наряду с вносимыми и обратными потерями. Большинство пассивных и активных компонентов имеют разный отклик на разных длинах волн.
Существует несколько вариантов измерения спектрально-зависимых потерь, причем во всех используется главный принцип – необходим прибор с перестройкой по длине волны.

На схеме изображены варианты измерения спектрально-зависимых потерь в волоконно-оптическом компоненте.

Использование оптических анализаторов спектра высокого разрешения схема.jpg

Пример измерения спектрально-зависимых потерь узкополосного волоконно-оптического фильтра

Анализатор спектра высокого разрешения APEX использует интерферометрическую схему, имеет встроенный перестраиваемый лазерный источник и эталоны для определения абсолютной длины волны, что позволяет проводить наиболее точные измерения WDL с разрешением до 1 МГц.

Пример измерения спектрально-зависимых потерь узкополосного волоконно-оптического фильтра.jpg
