Светоделители
-
-
-
-
-
-
-


Частично отражающие зеркала
Материал
UVFS, BK7, FS
Диаметр
8 мм, 12.7 мм, 20 мм, 25.4 мм, 30 мм, 50.8 мм
Толщина
2 мм, 3 мм, 4 мм, 5 мм
Обеспечивают определенное отношение отражения / пропускания для данной поляризации на конкретной длине волны и угле падени
Под заказ
Цена по запросу


Сепараторы и объединители лучей
Материал подложки
УФ плавленый кварц (UVFS)
Световой диаметр
>85%
Допуск на размеры
+0/-0,15 мм
Допуск на толщину
±0,25 м
Отклонение от параллельности
<30 угловых секунд
Сепараторы и объединители длин волн обеспечивают пространственное разделение или объединение различных спектральных компонентов.
Под заказ
Цена по запросу


Поляризационные светоделительные кубики
Отклонение луча
< 3 угловых минут
Световой диаметр
>85%
Допуск на размеры
+0/-0,2 мм
Допуск на толщину
±0,25 мм
Защитные фаски
< 0,35 мм под 45°
Предназначены для пропускания p-поляризованного света с небольшим отклонением и отклонения s-поляризованного света на 90°
Под заказ
Цена по запросу

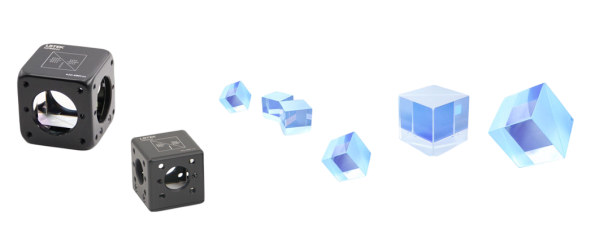

Широкополосные поляризационные светоделительные кубы
Отклонение прошедшего луча
< 5 угловых минут
Качество поверхности
40/20
Допуск размера
± 0,25 мм
Материал
SF2
Отклонение отраженного луча
90°±5 угловых минут
Поляризационные кубы пропускают более 90% P-поляризованного света и отражают более 99% S-поляризованного света в широком диапазоне длин волн
Под заказ
Цена по запросу

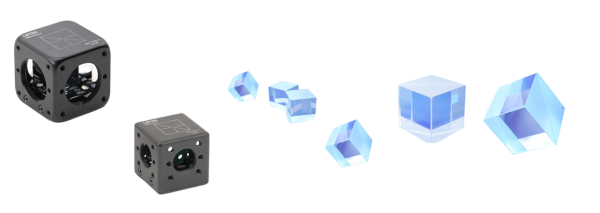

Широкополосные неполяризационные светоделительные кубы
Отклонение прошедшего луча
< 5 угловых минут
Качество поверхности
60/40
Допуск размера
±0,25 мм
Материал
BK7
Отклонение отраженного луча
90°±5 угловых минут
Данные светоделители отличаются минимальной зависимостью от поляризации падающего света
Под заказ
Цена по запросу


Широкополосные диэлектрические светоделители
Материал
BK7 или УФ плавленый кварц
Допуск размера
+0/-0,13 мм
Искажение волнового фронта
λ/10 для 632,8 нм на всем световом диаметре
Световая апертура
> центральные 80% диаметра
Фаска
25,4 мм:0,25-0,76 мм ширина x 45°± 15° 50,8 мм:0,38-1,14 мм ширина x 45°±15°
Предназначены для разделения (50/50) или объединения лазерных лучей в видимой и инфракрасной областях.
Под заказ
Цена по запросу


УФ поляризационные светоделительные кубы для лазерных линий
Материал
УФ плавленый кварц
Допуск размера
± 0,25 мм
Качество поверхности
40/20
Отклонение прошедшего луча
< 5 угловых минут
Отклонение отраженного луча
90°±5 угловых минут
Кубы разделяют s- и p-поляризацию пучка для длин волн 248 нм, 266 нм, 308 нм, 351 - 355 нм
Под заказ
Цена по запросу


УФ неполяризационные светоделительные кубы
Материал
УФ плавленый кварц
Допуск размера
± 0,25 мм
Качество поверхности
40/20
Отклонение прошедшего луча
< 5 угловых минут
Отклонение отраженного луча
90°±5 угловых минут
Неполяризованные светоделительные кубы предназначены для разделения света независимо от поляризации
Под заказ
Цена по запросу


Поляризационные светоделительные кубы для лазерных линий
Материал
BK7
Допуск размера
± 0,25 мм
Качество поверхности
40/20
Эффективность
Tp > 95% , Rs > 99.8%
Искажение волнового фронта
λ/4 для 632,8 нм на всем световом диаметре
Поляризационные светоделительные кубики, разработанные для самых распространенных длин волн лазеров, делят лучи со случайной поляризацией на две ортогональные линейно поляризованные компоненты.
Под заказ
Цена по запросу


Неполяризационные светоделительные кубы для лазерных линий
Материал
BK7
Допуск размера
± 0,25 мм
Качество поверхности
40/20
Отклонение прошедшего луча
< 5 угловых минут
Отклонение отраженного луча
90°±5 угловых минут
Неполяризационные светоделительные кубики разработаны для определенных лазерных линий и расщепляют луч 50/50 без изменения поляризации.
Под заказ
Цена по запросу


Неполяризационные светоделители для лазерных линий
Материал
BK7
Допуск размера
+0/-0,13 мм
Качество поверхности
20/10
Толщина
6,1±0,38 мм
Клин
30±15 угловых минут
Данные светоделители для лазерных линий демонстрируют исключительную производительность для высокомощных лазерных систем, в которых нельзя использовать светоделительные кубики
Под заказ
Цена по запросу
