950 МГц – 2 ГГц Сменный оптоволоконный модуль L-диапазона 5050A1MTX / 5075A1MRX
- Рабочая длина волны
- 1310 нм
- Уровень оптического выхода (мин.)
- +5,0 дБм
- Э/О разница эфф. (мин.)
- 0,1 Вт/А
- Ширина линии (3 дБ)
- 10 МГц
- Подавление боковой моды (тип.)
- 45,0 дБ
- Описание
- Описание
- Характеристики
- Рекомендации по использованию

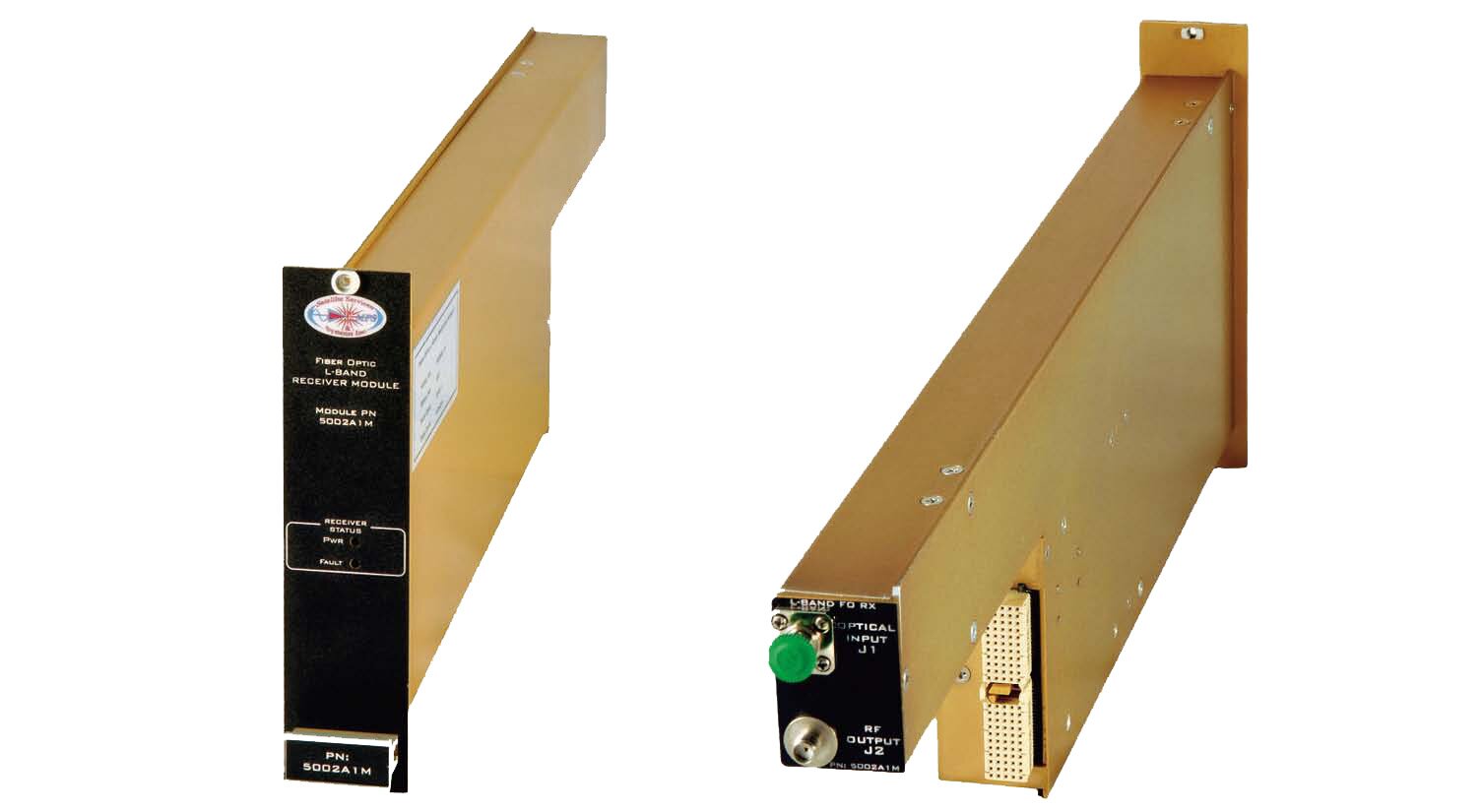

950 МГц – 2 ГГц Сменный оптоволоконный модуль L-диапазона
Модели 5050A1MTX и 5075A1MRX обеспечивают высокоэффективную связь в L-диапазоне в форм-факторе 4RU, поддерживающем "горячую" замену. Сменные модули, предназначенные для дистанционного взаимодействия с антеннами и восходящей/нисходящей РЧ передачи в L-диапазоне, соединяются посредством одномодового оптоволоконного кабеля для увеличения расстояний передачи, присущих традиционному коаксиальному кабелю.
Модуль приемника оснащен аттенюатором с цифровым управлением, который позволяет оператору динамически настраивать оптический канал для работы в качестве канала восходящей/нисходящей передачи. Эта возможность обеспечивает эксплуатационную гибкость для настройки эффективности РЧ канала под различные допуски на оптические потери. В передатчике используется высокоэффективный лазерный диод с распределенной обратной связью на рабочей длине волны 1310 нм, который обеспечивает расширенный динамический диапазон.
Температурная стабильность лазерного диода контролируется микропроцессором, в котором используется термоэлектрический охладитель. Микропроцессор передатчика также обеспечивает мониторинг состояния всех критических параметров и передает эту информацию в главный компьютер по интерфейсу ввода/вывода RS-485. Параметры ввода/вывода включают в себя ток смещения лазера, температуру и состояние тревоги.
В приемнике используется высокоскоростной PIN-фотодиодный детектор с низким уровнем искажения, а также встроенный микропроцессор, который обеспечивает мониторинг состояния. Параметры ввода/вывода включают в себя полученную оптическую мощность, температуру и состояние тревоги.
Особенности
- Восходящая/нисходящая связь, 950 МГц – 2 ГГц;
- Расширенный динамический диапазон без тональных сигналов;
- Сменный модуль с "горячей" заменой;
- Мониторинг состояния: RS-485.
" АО «ЛЛС» является дистрибьютором компании Microwave Photonic Systems на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
-
ПараметрЗначение
-
Рабочая длина волны1310 нм
-
Уровень оптического выхода (мин.)+5,0 дБм
-
Э/О разница эфф. (мин.)0,1 Вт/А
-
Ширина линии (3 дБ)10 МГц
-
Подавление боковой моды (тип.)45,0 дБ
-
Частота950 МГц – 2 ГГц
-
Пологость (тип.)+/- -0,75 дБ в любой полосе 500 МГц
-
Входное КСВн (макс.)1,5:1
-
Усиление линии радиосвязи (мин.)-10,0 +/- 1,0 дБ(1)
-
Уровень шума (макс.)58,0 дБ(1)
-
Входная РЧ мощность (макс.)+ 10 дБм
-
Оптический / РЧ коннекторFC/APC; SMA (f), 50 Ом
-
Диапазон рабочих температур0.0°C - +50°C
-
Температура хранения-20°C - +70°C
-
Местный сигнал тревогиLED
-
Удалённый сигнал тревогиRS-485
- Дистанционное взаимодействие с антеннами;
- Спутниковая передача в L диапазоне ;
- Линии задержки;
- Радары, радиоэлектронная борьба и радиоэлектронное подавление.
