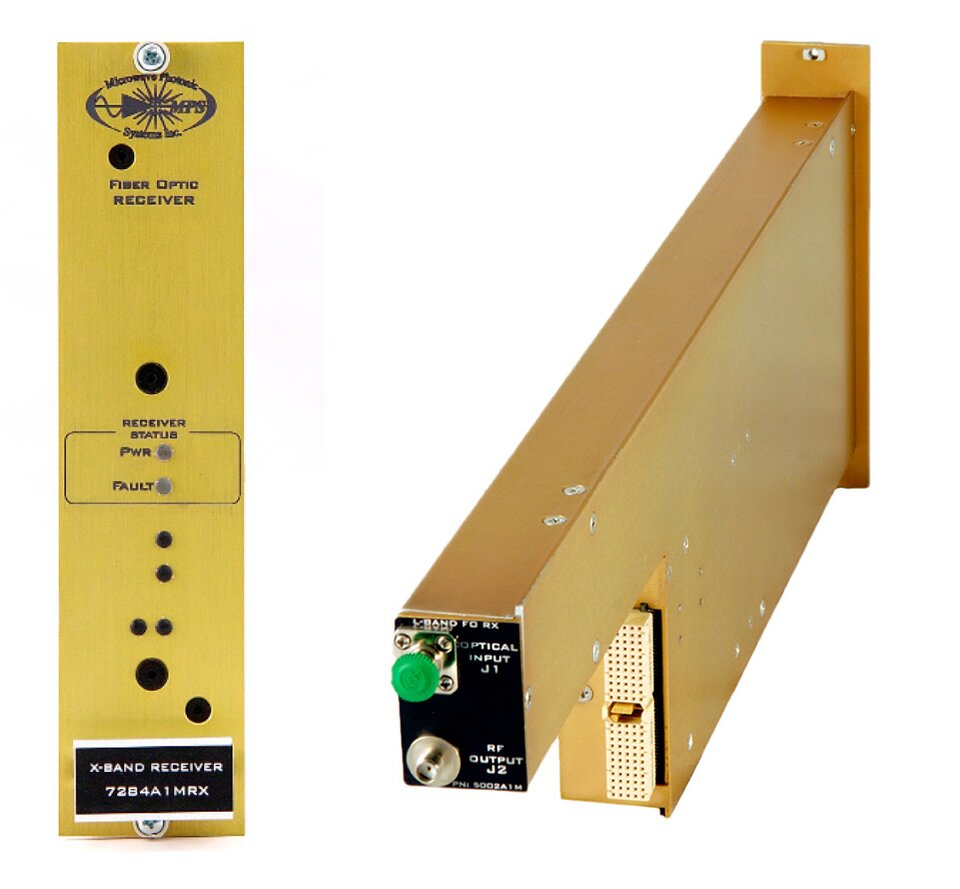

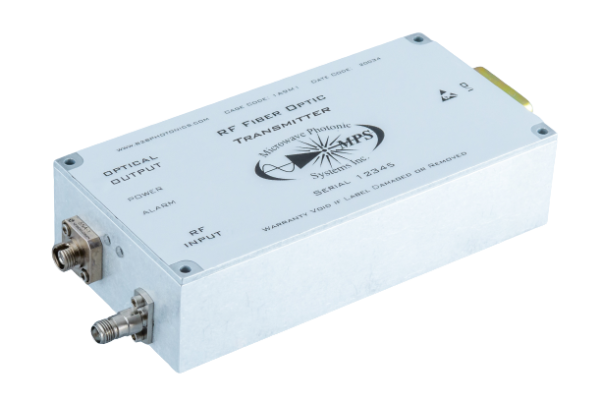

7 – 9 ГГц Сменный оптоволоконный модуль X-диапазона
Модели 7284A1MTX и 7284A1MRX обеспечивают высокоэффективную связь в Х-диапазоне в форм-факторе 4RU, поддерживающем "горячую" замену. Сменные модули, предназначенные для дистанционного взаимодействия с антеннами и восходящей/нисходящей РЧ передачи в Х-диапазоне, соединяются посредством одномодового оптоволоконного кабеля для увеличения расстояний передачи, присущих традиционному коаксиальному кабелю.
Модули приемника и передатчика оснащены аттенюаторами с цифровым управлением, который позволяет оператору динамически настраивать оптический канал для работы в качестве канала восходящей/нисходящей передачи. Эта возможность обеспечивает эксплуатационную гибкость для настройки эффективности РЧ канала под различные значения усиления, коэффициента шума и точек пересечения третьего порядка, которая требуется для конкретного терминала спутниковой связи.
В передатчике используется высокоэффективный лазерный диод с распределенной обратной связью на рабочей длине волны 1310 нм, который обеспечивает расширенный динамический диапазон. Температурная стабильность лазерного диода контролируется микропроцессором, в котором используется термоэлектрический охладитель. Микропроцессор передатчика также обеспечивает мониторинг состояния всех критических параметров и передает эту информацию в главный компьютер по интерфейсу ввода/вывода RS-485.
Параметры ввода/вывода включают в себя ток смещения лазера, температуру и состояние тревоги. В приемнике используется высокоскоростной PIN-фотодиодный детектор с низким уровнем искажения, а также встроенный микропроцессор, который обеспечивает мониторинг состояния. Параметры ввода/вывода включают в себя полученную оптическую мощность, температуру и состояние тревоги.
Особенности
- Совместимость с WDM;
- Широкополосный диапазон 800 – 2250 МГц;
- Расширенный динамический диапазон;
- Малошумящие РЧ входные каскады;
- Порт данных RS-232 или RS-485 (по запросу);
- Гарантия 1 год (полная), 2 года (ограниченная).
Компания "АО «ЛЛС» " АО «ЛЛС» является дистрибьютором компании Microwave Photonic Systems на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
-
ПараметрЗначение
-
Рабочая длина волны1310 нм
-
Уровень оптического выхода (мин.)+5,0 дБм
-
Э/О разница эфф. (мин.)0,1 Вт/А
-
Ширина линии (3 дБ)10 МГц
-
Подавление боковой моды (тип.)45,0 дБ
-
Частота (восходящий канал)7,9 ГГц – 8,4 ГГц
-
Частота (нисходящий канал)7.25 ГГц - 7.75 ГГц
-
Пологость (тип.)+/- -0,75 дБ в любой полосе 500 МГц
-
Входное КСВн (макс.)1,8:1
-
Уровень сравнения 1 дБ (мин.)15,0 дБм(1) восходящий канал, 0 дБм(1) нисходящий канал
-
Выходной IP-3 (мин.)27,0 дБм(1) восходящий канал, 12,0 дБм(1) нисходящий канал
-
Усиление линии радиосвязи (мин.)0.0 дБ+/- 1.0 дБ(1)
-
Входная РЧ мощность (макс.)+ 12 дБм восходящий канал, -3,0 дБм нисходящий канал
-
Шум46.0 дБ(1) восходящий канал, 32,0 дБ нисходящий канал
-
Оптический/РЧ коннекторFC/APC; SMA (f), 50 Ом
-
Диапазон рабочих температур0.0°C - +50°C
-
Температура хранения-20°C - +70°C
- Широкополосная РЧ передача;
- Дистанционное взаимодействие с антеннами;
- Спутниковая связь в диапазоне L;
- GPS;
- Беспроводной / PCS.
