Измерение прямых и обратных потерь
При проектировании и создании волоконно-оптических линий связи (ВОЛС) и пассивных оптических компонентов, одним из важнейших этапов харрактеризации изделия, является измерение вносимых (IL) и обратных потерь (RL).
Именно потери мощности излучения становятся определяющим критерием, ограничивающим длину ретрансляционного участка линии связи. Информация, полученная в результате измерения уровня мощности сигнала в линии, понимание того, как меняется мощность этого сигнала, даёт нам возможность оценить качество измеренного участка или целой ВОЛС и оценить природу этих потерь.
Виды потерь в ВОЛС:
- потери на изгибах волокна
- потери на сварных соединениях
- потери на коннекторах
- потери на пассивных оптических компонентах
Порядок измерения вносимых и обратных потерь:
1. Первым шагом проводится измерение контрольного патч-корда - прямое подключение лазерного источника к измерителю мощности через патчкорд и определение мощности «P1».
2. Вторым шагом проводим подключение исследуемого компонента (DUT) к лазерному источнику к измерителю мощности через патч-корды определеяем мощность «P2».
3. Вычисляем вносимые потери как разницу значений «P1» и «P2»:
IL(dBm) = P1 (dBm) – P2 (dBm)
Измерение обратных потерь:

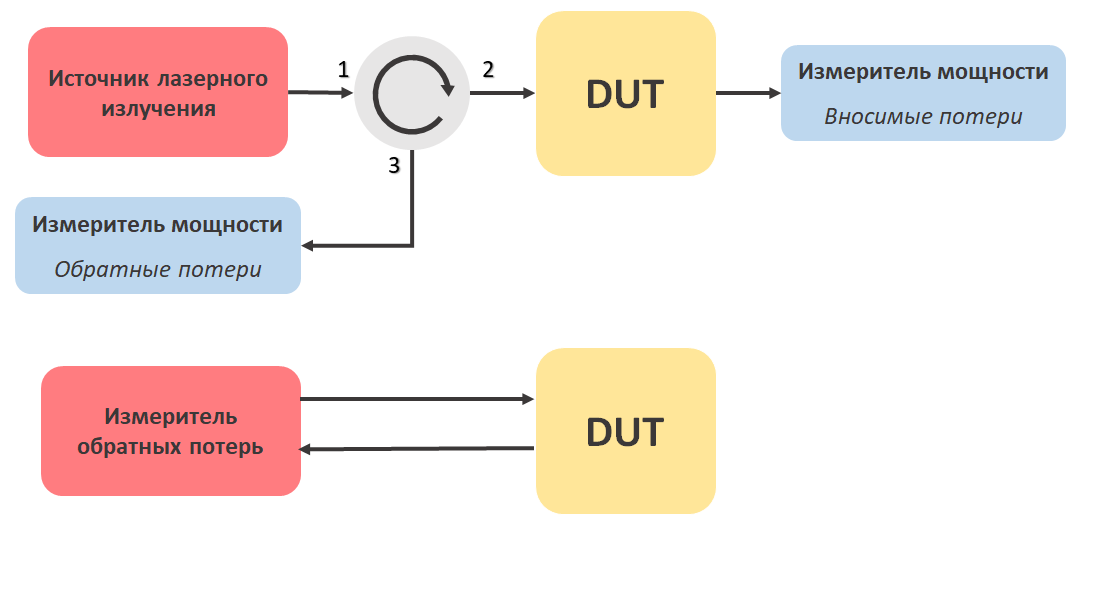

- С использованием оптического циркулятора, который ответвляет сигнал отраженный от входа исследуемого компонента в плечо 3 на вход измерителя оптической мощности. В данном случае, измерения проводятся аналогично измерениям прямых потерь.
- С использованием измерителя обратных потерь, где исследуемый компонент подключается к приемо-передающему порту измерителя обратных потерь, который, в свою очередь, показывает абсолютную величину обратных потерь.

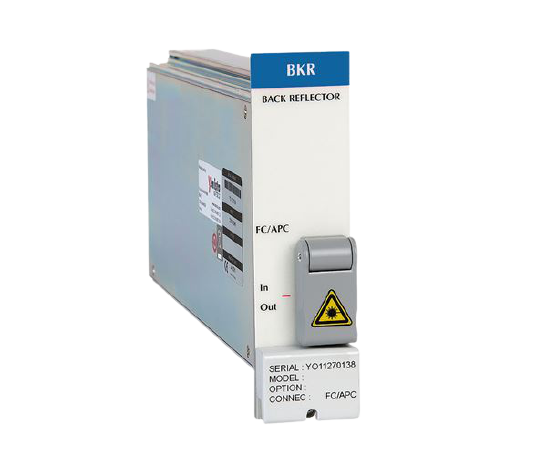

Измерители обратных потерь

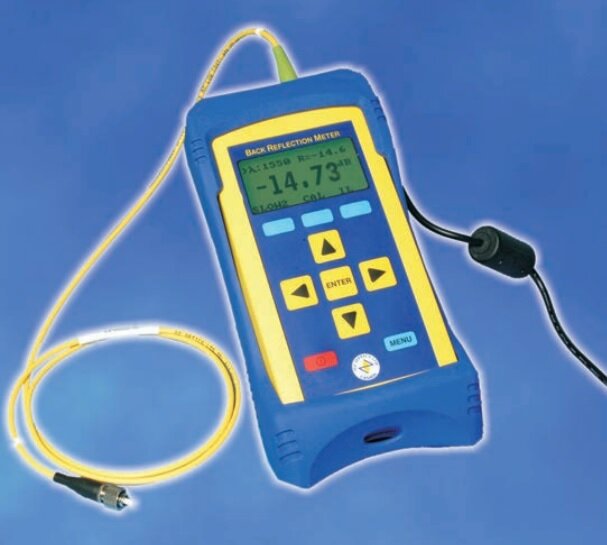

Измеритель обратных потерь – это прибор имеющий комбинированный порт, объединяющий источник лазерного излучения и измеритель оптической мощности. Измерители обратных потерь измеряют совокупные обратные потери линии или одиночного компонента с целью предотвращения неблагоприятного влияния исследуемого компонента на работы ВОЛС.
Ключевые критерии выбора измерителя оптической мощности:
- Диапазон измеряемой мощности
- Рабочие длины волн
- Диапазон измерения обратных потерь
- Точность измерения обратных потерь
|
Диапазон измерения обратных потерь от-1 до -70 дБ |
Рабочие длины волн 1310/1550 нм |
Возможность измерения вносимых потерь |
|
|
Диапазон измерения обратных потерь от 0 до -75 дБ
|
Рабочие длины волн 1310/1550 нм
|
Измерение вносимых потерь: Рабочие длины волн 850/1300/1310/1550/1625 нм Измеряемая мощность: от +3 до -80 дБм |
Модульные решения
Подходящие решения
Решения для контроля и измерений:
|

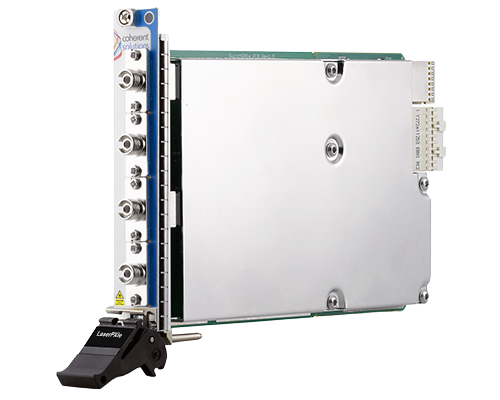

Перестраиваемый лазерный источник PXI Quantifi Photonics
|
Выходная мощность до 16.5 мВт |
Диапазон длин волн: 1527-1628 нм |
Ширина спектральной линии: не более 100 кГц
|
|
Диапазон измеряемой мощности от -60 до +10 дБм |
Диапазон длин волн: 750 -1700 нм
|
Точность измерения: ±0.29 дБ
|
|
|
Выходная мощность до 20 мВт |
Рабочая полоса: 1290 - 1610 нм |
Ширина спектральной линии: не более 300 кГц
|
|
|

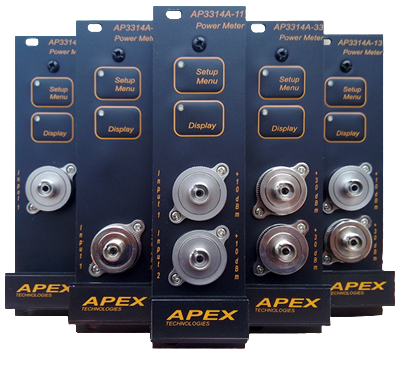

Измеритель оптической мощности Apex Technologies
|
Диапазон измеряемой мощности от -70 до +10 дБм
|
Диапазон длин волн: 800 -1700 нм |
Точность измерения: ±0.21 дБ
|
|

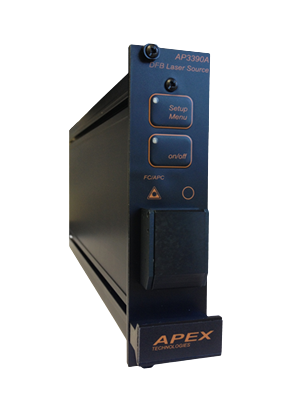

Выходная мощность до 6 мВт |
Рабочая полоса: 1260-1680 нм |
Ширина спектральной линии: не более 100 кГц
|
|
|
Диапазон измеряемой мощности от 0 до +55 дБм |
Рабочая полоса: 1260-1680 нм
|
Точность измерения: ±0.3 дБ
|
|

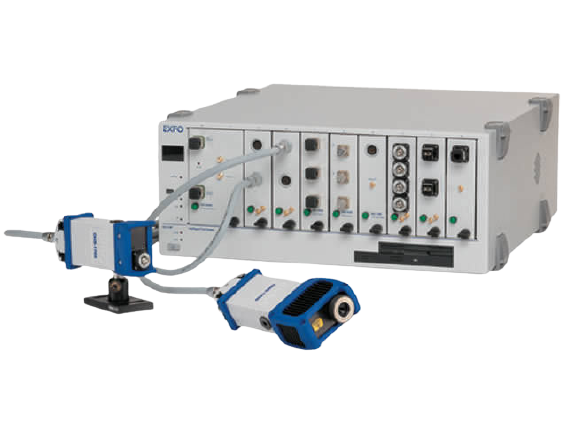

Измеритель оптической мощности EXFO |
Диапазон измеряемой мощности от +8 до -87 дБм
|
Диапазон длин волн 800 -1700 нм
|
Точность измерения ±5 %
|

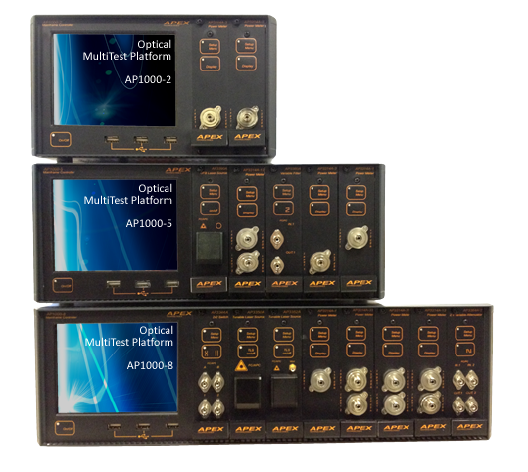

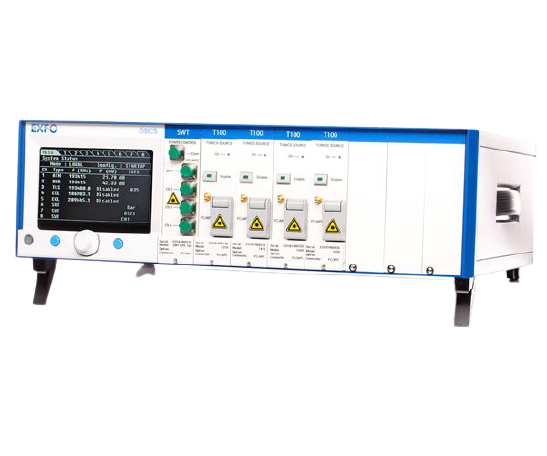

Шасси и оптические платформы:
|
|
|
|
|
Лазерные источники
Выбор лабораторного лазерного источника играет одну из главных ролей в тестировании пассивных оптических компонентов. В зависимости от имеющейся задачи могут использоваться лазерные источники как с фиксированной длинной волны, так и перестраиваемые. Фиксированные источники подойдут для тестирования пассивных компонентов на заданной длине волны, как более бюджетное решение, не требующее дополнительных инструментов управления смещением центральной длины волны. Перестраиваемые лазерные источники - универсальное решение, которое позволяет оценить вносимые и обратные потери в требуемой полосе длин волн, а также провести полноценное тестирование пассивных компонентов, построенных на CWDM/DWDM технологии.
Ключевые критерии выбора лабораторных лазерных источников:
- Рабочая длина волны/диапазон длин волн
- Ширина спектральной линии
- Мощность излучения
- Стабильность удержания мощности
- Стабильность удержания длины волны
- Шаг и точность установки длины волны (для перестраиваемых источников)
Подходящие решения
|

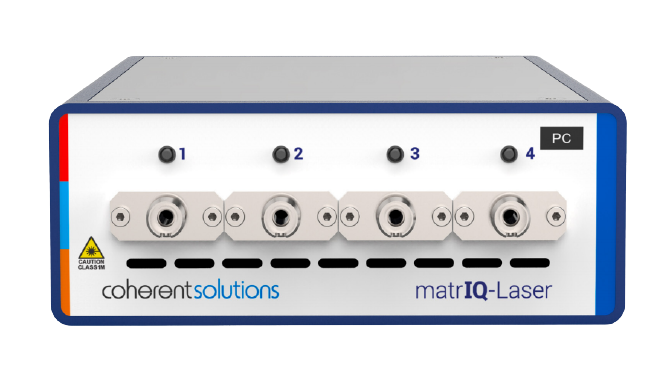

Выходная мощность до 14.5 мВт |
Длины волн: 980/1060/1310/1550 нм |
Ширина спектральной линии:
1 МГц@1550 нм
|
|
|

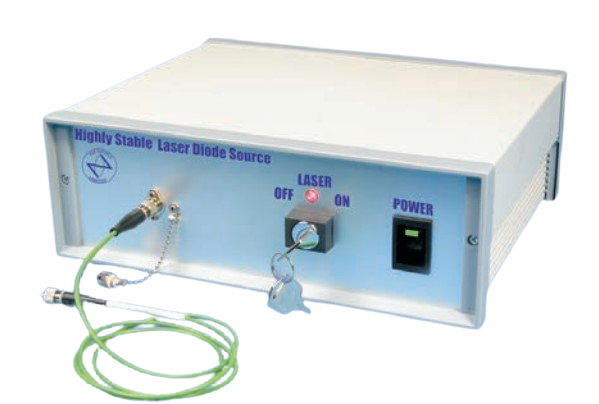

Фиксированный лазерный источник OZ Optics
|
Выходная мощность 1 мВт
|
Длины волн: 980/1060/1310/1550/1625 нм |
Ширина спектральной линии:
187 ГГц@1550 нм
|
|

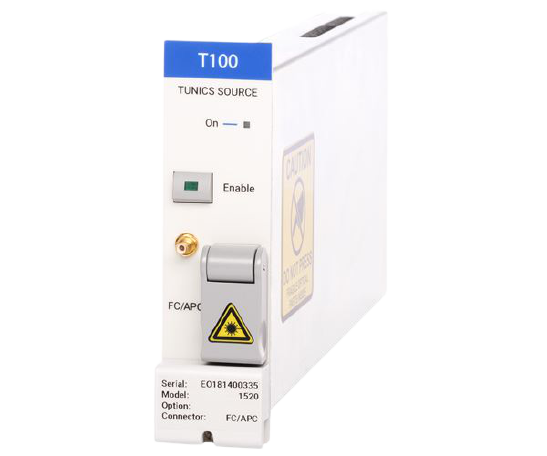

Выходная мощность до 16.5 мВт |
Рабочая полоса: 1527-1628 нм |
Ширина спектральной линии: не более 100 кГц
|
Измерители оптической мощности
Измеритель оптической мощности – основной измерительный прибор для определения потерь в ВОЛС и пассивных оптических компонентов. Он используется на всех циклах производства и эксплуатации пассивных оптических компонентов, как для аттестации устройств, так и для обнаружения и локализации дефектов. По применению, измерители оптической мощности делятся на два типа: портативные и лабораторные. Лабораторные, как правило, имеют больший размер корпуса, более высокие точности измерения и большую чувствительность. Портативные же предназначены для работы в «полевых» условиях, обладая меньшими размерами и высокой степенью пыле-влаго-защиты.
Ключевые критерии выбора измерителя оптической мощности:
- Диапазон измеряемой мощности
- Рабочий диапазон длин волн
- Разрешение
- Точность измерения мощности
Подходящие решения
|

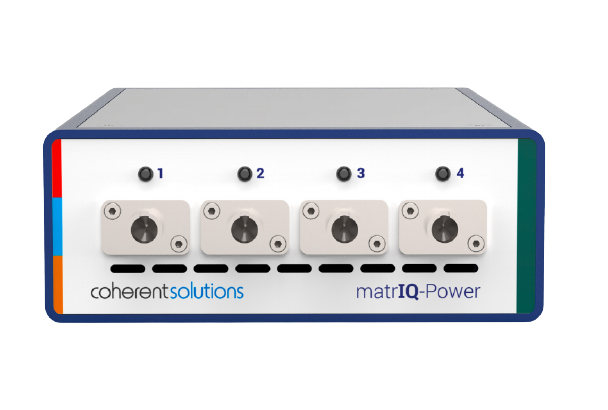

Настольный измеритель оптической мощности Quantifi Photonics |
Диапазон измеряемой мощности: -60 - +10 дБм |
Диапазон длин волн: 750 -1700 нм |
Точность измерения: ±0.29 дБ |
|

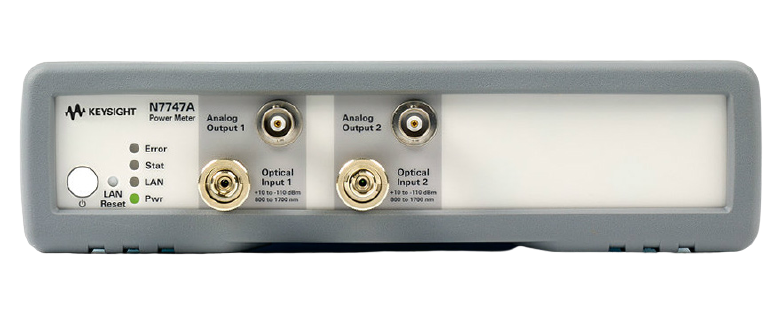

Высокочувствительный измеритель мощности Keysight
|
Диапазон измеряемой мощности: -110 - +10 дБм |
Диапазон длин волн: 800 -1700 нм |
Точность измерения: ±4.5%
|
|

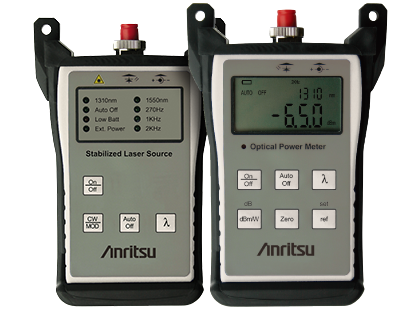

Диапазон измеряемой мощности: -60 - +10 дБм |
Диапазон длин волн: 850 -1625 нм |
Точность измерения: ±0.5 дБ
|
|
|

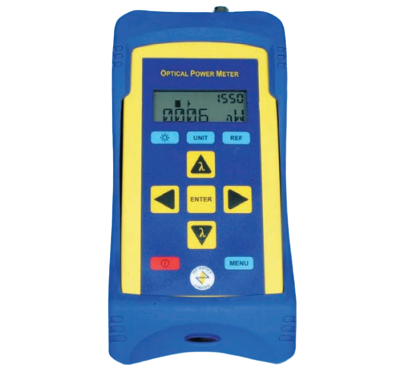

Диапазон измеряемой мощности: -75 - +10 дБм |
Диапазон длин волн: 800 -1650 нм |
Точность измерения: ±5%
|
|
|
Диапазон измеряемой мощности: -75 - +10 дБм |
Диапазон длин волн: 800 -1650 нм |
Точность измерения: ±5%
|
