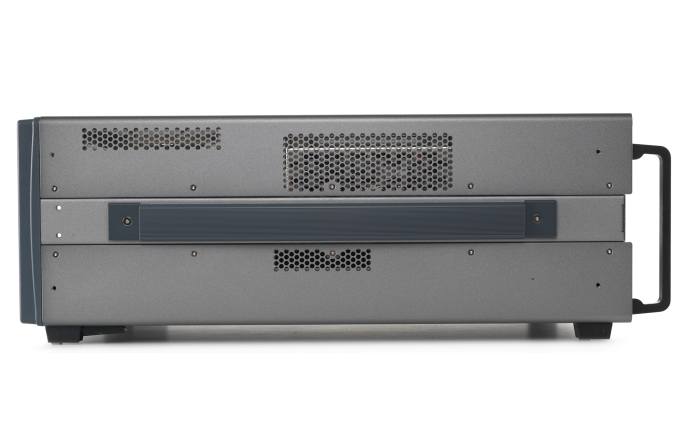

Шасси PXIe M9010A
- Размер модуля
- 3U
- Количество слотов
- 10
- Гибридные слоты
- 8
- PXIe слоты
- 1
- Временной слот
- 1
- Описание
- Описание
- Характеристики
- Рекомендации по использованию
Шасси M9010A в формате PXIe (10 слотов, Gen 3) сочетает в себе высокую производительность, гибкость и совместимость. Устройство обладает компактной конструкцией. Это делает его идеальным вариантом для использования в лабораториях.
Вы можете по своему усмотрению выбирать нужное количество и определять местоположение гибридных модулей и модулей PXIe за счет наличия 8 гибридных слотов PXIe. Высокопроизводительная система коммутации PCIe может работать на скоростях до Gen 3, позволяя получить пропускную способность системы до 24 Гбайт/с.
Конструкция M9010A предусматривает новейшую систему охлаждения для надежного и эффективного охлаждения слотов. Благодаря этому устройство создает меньшие акустические шумы по сравнению с обычными PXI. За счет своего дизайна M9010A легко обслуживать, объединять с другими шасси или подключать в систему с другими приборами, в том числе, и не PXI формата.
Особенности
- 8 гибридных слотов PXIe, 1 слот синхронизации PXIe и 1 системный слот PXIe
- Мощное охлаждение с низким уровнем шума вентилятора
- Сверхвысокопроизводительная коммутация Gen 3 PCIe с двухканальным (x8, x16) системным слотом и x8 подключается к гибридным / временным слотам
- Высокая пропускная способность (максимум 24 Гбайт/с для системы и 8 Гбайт/с для слотов).
- Последовательные входы / выходы внешнего питания для нескольких шасси и передней панели
- Рабочая температура до 55 ºC
- Потребляемая мощность 830 Вт (входное напряжение 220-240 В), плюс 42 Вт для охлаждения каждого слота
Компания АО «ЛЛС» является дистрибьютором компании Keysight Technologies на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
-
ПараметрЗначение
-
Размер модуля3U
-
Количество слотов10
-
Гибридные слоты8
-
PXIe слоты1
-
Временной слот1
-
Системный слот2-Link (x8, x16)
-
Габариты322.5 мм x 194.8 мм x 552.5 мм (с ножками), 322.5 мм x 177.8 мм x 552.5 мм (без ножек)
-
Вес14.02 кг
-
Питание100/120 В, 735 Вт или, 220/240 В, 1300 Вт, частота 50/60 Гц
-
Охлаждающий вентиляторДва вентилятора 120 кубических футов в минуту на задней панели с переключателем скорости HIGH / AUTO
-
Рассеиваемая мощность140 Вт (системный слот), 42 Вт (пользовательский/временной слот)
-
Диапазон рабочих температур0 - 50°С
-
Температура хранения-40°С - +70°С
-
Высота над уровнем морядо 3048 м
-
Рабочая вибрация5 - 500 Гц
-
Уровень звукового давления42 дБА (режим вентилятора "Auto"), 58 дБА (режим вентилятора "High")
-
Звуковая мощность50 дБА (режим вентилятора "Auto"), 66 дБА (режим вентилятора "High")
Применение:
- Тестирование электронных устройств
- Системы связи
