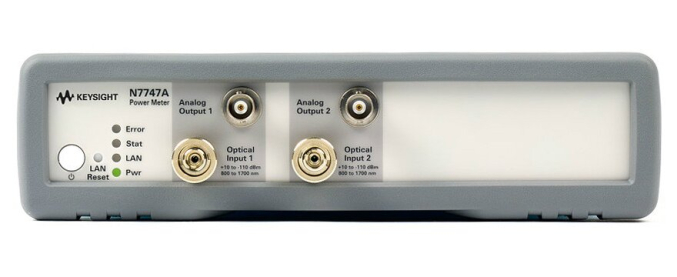

Высокочувствительный многопортовый измеритель оптической мощности N7747A
- Датчик
- InGaAs
- Диапазон длин волн
- 800 - 1700 нм
- Диапазон мощности
- –110 - +10 дБм
- Максимальная безопасная мощность
- +16 дБм
- Тип волокна
- SM и MM ≤ 100 мкм, NA ≤ 0.3
- Категория
- Настольные измерители оптической мощности
- Описание
- Описание
- Характеристики
N7747A - это компактный двухпортовый измеритель мощности, обеспечивающий высочайший уровень производительности. Он имеет высокую чувствительность (порядка –110 дБм), небольшой шум, а также высокую стабильность и низкую погрешность измерений. Это позволяет измерять слабые сигналы и определять небольшие изменения сигналов.
N7747A характеризуется большой памятью на канал и высокой скоростью передачи данных. Он способен одновременно передавать сохраненные в буфере данные и регистрировать новые. Этот измеритель позволяет непрерывно отслеживать слабые сигналы и небольшие изменения сигналов в течение длительных промежутков времени. Оптические подключения осуществляются с помощью взаимозаменяемых соединителей серии 81000xI.
Особенности
- Диапазон мощности: от –110 дБм до +10 дБм
- Рабочие длины волн: от 800 нм до 1700 нм
- Зависимость от поляризации менее ±0,005 дБ
- Линейность: ≤ ±0,015 дБ; ±0,005 дБ в диапазоне 10 дБ
- Шум: менее 0,1 пВт
- Регистрация измерений: два буфера по 1 млн. выборок на каждый канал
- Ширина полосы частот выходного аналогового сигнала: от 5 кГц до 300 Гц (в зависимости от уровня входной мощности)
АО «ЛЛС» является официальным дистрибьютором компании Keysight Technologies на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.
-
ПараметрЗначение
-
ДатчикInGaAs
-
Диапазон длин волн800 - 1700 нм
-
Диапазон мощности–110 - +10 дБм
-
Максимальная безопасная мощность+16 дБм
-
Тип волокнаSM и MM ≤ 100 мкм, NA ≤ 0.3
-
Общая ошибка измерений± 4.5%
-
Линейность< ± 0.015 дБ (при 23 °C ± 5 °C )
-
Дрифт< ± 0.05 пВт
-
Шум< 0.1 пВт
-
Время усреднения25 мкс - 10 с
-
Регистрация данных2 буфера / порт, каждый емкостью 1 млн. точек измерения
-
Разделение портов> 85 дБ
-
Частотный отклик5 кГц (+10 /-20 дБм), 4 кГц (-30/-40 дБм), 0.3 кГц (–40 /-+70 дБм)
-
Обратные потери> 50 дБ
-
ПитаниеAC 100 - 240 В ± 10%, 50/60 Гц
-
Время разогрева20 мин
-
Диапазон рабочих температур+5 °C - +40 °C
-
Размеры460 мм × 212 мм × 43 мм
-
Вес3.5 кг
