Эксклюзивный дистрибьютор LBTEK в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LBTEK, полную техническую поддержку, а также поставку образцов.

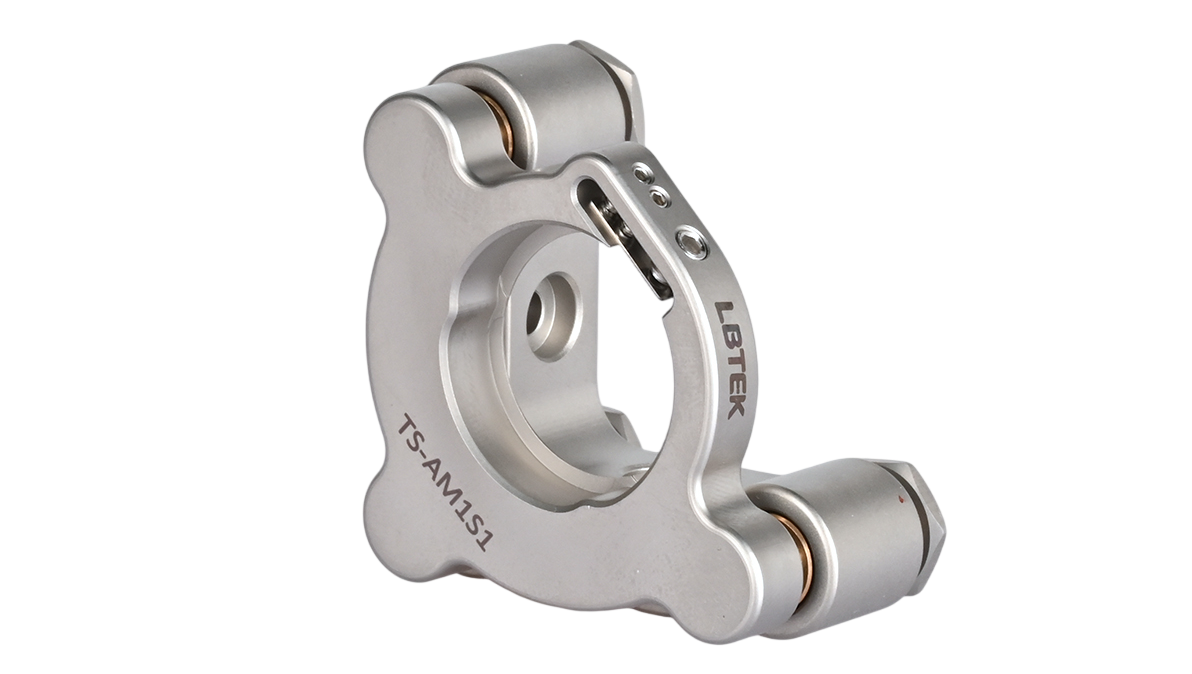

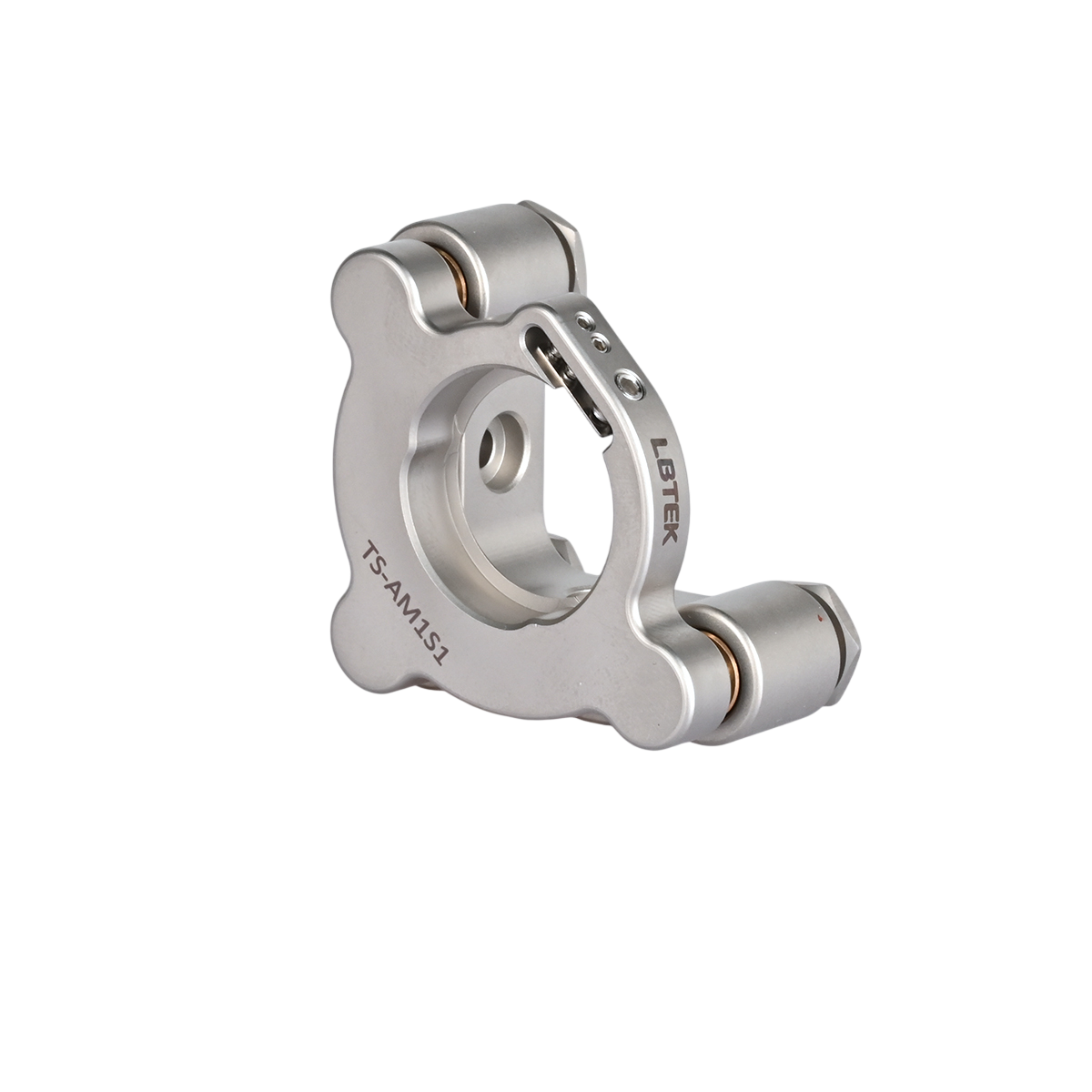

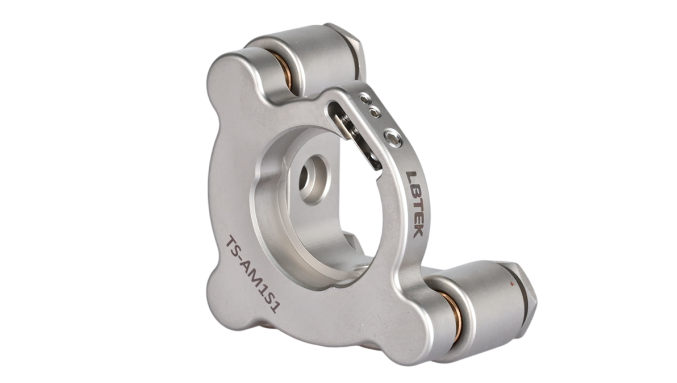

Высокостабильная зеркальная оправа LBTEK TS-AM1S1 предназначена для установки и точной угловой юстировки оптических элементов диаметром 25,4 мм (1 дюйм). Конструкция разработана для минимизации температурного дрейфа и сохранения положения оптических компонентов после температурных воздействий. Корпус оправы изготовлен из термообработанной нержавеющей стали 316L. Для фиксации оптических элементов используются гибкие пружинные прижимы, обеспечивающие надёжное крепление с минимизацией механических напряжений. Минимальная толщина устанавливаемого оптического элемента составляет 2 мм. Оправа оснащена тремя прецизионными регулировочными винтами M6×0,25 без ручек. Регулировка выполняется с помощью шестигранного ключа или специального винта с накатанной головкой. Диапазон угловой юстировки составляет ±4° в горизонтальной и вертикальной плоскостях.
По данным производителя, после температурного цикла с изменением температуры на 15 °C остаточное угловое отклонение по каждой из двух осей составляет менее 4 мкрад, а суммарное угловое отклонение – менее 5 мкрад.
Конструкция поддерживает левостороннюю и правостороннюю установку. Для монтажа предусмотрены боковые отверстия M4 с зенковкой. В комплект входят винты с ультратонкой головкой и шестигранный ключ.
Ключевые особенности
- Высокая температурная стабильность: остаточное угловое отклонение менее 4 мкрад по каждой оси после температурного цикла 15 °C.
- Суммарное угловое отклонение: менее 5 мкрад после температурного воздействия.
- Диаметр оптических элементов: 25,4 мм (1 дюйм).
- Материал корпуса: термообработанная нержавеющая сталь 316L.
- Угловая регулировка: ±4° в двух плоскостях.
- Регулировочные винты: три прецизионных винта M6×0,25 без ручек.
- Крепление оптики: гибкие пружинные прижимы и фиксирующие винты.
- Минимальная толщина оптики: 2 мм.
- Монтаж: боковые отверстия M4 с зенковкой.
- Варианты установки: левосторонняя и правосторонняя.
- Обработка поверхности: пескоструйная.
- Комплектация: крепёжные винты с ультратонкой головкой и шестигранный ключ.
|
Серия
|
TS |
|
Модель
|
TS-AM1S1 |
|
Тип изделия
|
Высокостабильная зеркальная оправа с низким температурным дрейфом |
|
Диаметр устанавливаемой оптики
|
25,4 мм (1 дюйм) |
|
Минимальная толщина оптики
|
2 мм |
|
Материал
|
Нержавеющая сталь 316L |
|
Обработка материала
|
Термообработка |
|
Обработка поверхности
|
Пескоструйная |
|
Способ фиксации оптики
|
Гибкий пружинный прижим и фиксирующий винт |
|
Количество регулировочных винтов
|
3 |
|
Тип регулировочных винтов
|
Прецизионные, без ручек |
|
Резьба регулировочных винтов
|
M6×0,25 |
|
Диапазон угловой регулировки
|
±4° по двум осям |
|
Температурное воздействие при испытаниях
|
Цикл с изменением температуры на 15 °C |
|
Остаточное угловое отклонение по каждой оси
|
Менее 4 мкрад |
|
Суммарное угловое отклонение
|
Менее 5 мкрад |
|
Монтажные отверстия
|
M4 с зенковкой |
|
Варианты установки
|
Левосторонняя и правосторонняя |
|
Комплектация
|
Винты с ультратонкой головкой, шестигранный ключ |
- Интерферометрические системы: точная установка зеркал и сохранение юстировки при температурных изменениях.
- Лазерные оптические системы: регулировка направления лазерного излучения и стабильное позиционирование отражающих элементов.
- Оптические резонаторы: юстировка зеркал в системах, чувствительных к угловым отклонениям.
- Лазерная спектроскопия: применение в оптических схемах, требующих высокой стабильности положения компонентов.
- Прецизионные измерительные установки: снижение влияния температурного дрейфа на воспроизводимость измерений.
- Научно-исследовательские лаборатории: сборка высокостабильных оптических трактов и экспериментальных установок.
- Оптические приборные модули: фиксация и юстировка зеркал в системах с ограниченным пространством для регулировки.
