Высокостабильная оптомеханика LBTEK: конструкции MT и температурная стабильность TS
Точная оптическая система должна не только настраиваться, но и сохранять настройку. Даже микроскопический наклон оправы смещает луч, меняет согласование с резонатором или волокном и постепенно ухудшает воспроизводимость измерений. В вакууме к этой задаче добавляются ограничения по газовыделению, чистоте, крепежу и теплоотводу.
Эта статья рассматривает решения LBTEK как единую оптомеханическую систему: высокостабильные компоненты MT, оправы TS с исследованным возвратом после температурного цикла и вакуумную серию VSS.
LBTEK предлагает для таких задач высокостабильную платформу MT и оправы серии TS, для которых опубликованы результаты температурных и длительных испытаний. Рассмотрим конструктивные решения и то, что подтверждают измерения.

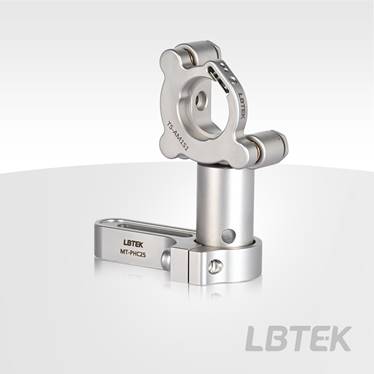

Рисунок 1 – Оправа TS-AM1S1 на стойке с зажимом MT.
Почему стабильность оправы так важна
Небольшой поворот зеркала способен вызвать заметное смещение пятна на удалённом экране: при малых углах изменение направления отражённого луча примерно вдвое больше наклона зеркала. Чем длиннее оптический тракт, тем ощутимее эффект. Для интерферометров, лазерной спектроскопии и резонаторных систем это может означать потерю воспроизводимости результатов.
Особенно сложна температурная стабильность. Детали оправы расширяются неодинаково, а температурные градиенты создают асимметрию перемещений. После охлаждения исходная геометрия может восстановиться не полностью: контактные поверхности способны микроскопически сместиться, а преднатяг – измениться. Поэтому важен не только максимальный уход при нагреве, но и остаточное отклонение после возвращения к исходной температуре.
Конструкция LBTEK: материалы, контакты и фиксация
В высокостабильных оправах положение зеркала задаётся системой регулировочных контактов и упругого преднатяга. В описаниях серий MT и VSS LBTEK указывает термообработанную сталь 316L, шаровые контакты из стали 440C и сапфировые опорные поверхности. Твёрдые контактные пары призваны уменьшать износ и изменение геометрии при настройке; термообработка помогает снизить влияние остаточных напряжений.

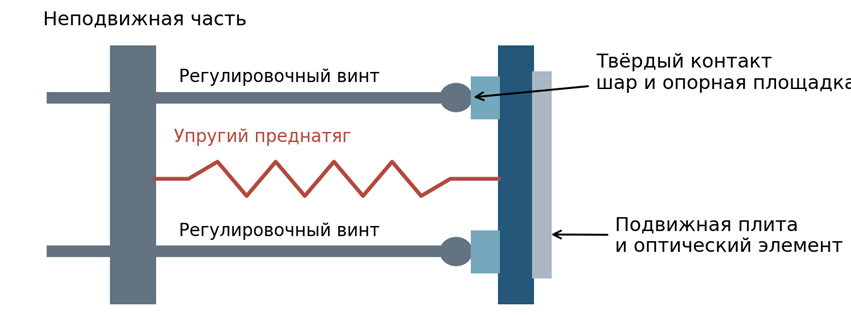

Рисунок 2 – Обобщённая схема механизма юстировки.
При этом результат определяется не только материалами. Значение имеют точность изготовления, контактная жёсткость, величина преднатяга и способ удержания зеркала. Слишком слабый прижим допускает смещение оптики, а чрезмерный может деформировать её поверхность. После фиксации регулировочных винтов положение зеркала также необходимо проверять: затягивание стопорных элементов само по себе создаёт дополнительную нагрузку.

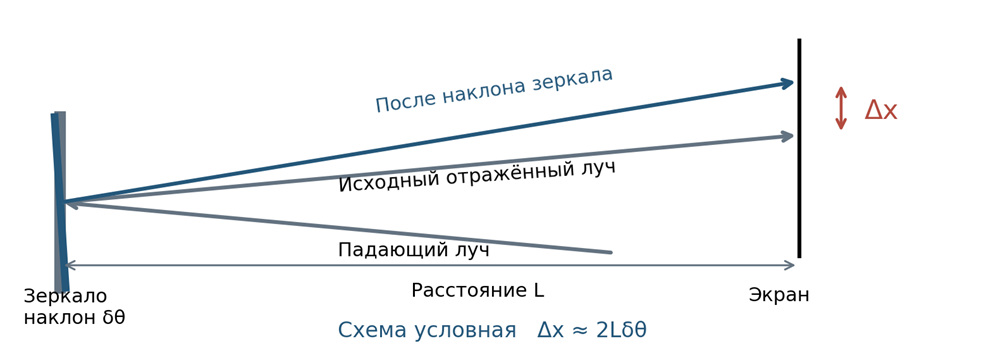

Рисунок 3 – Связь наклона зеркала и смещения отражённого луча. Углы для наглядности увеличены.
Δβ ≈ 2δθ, Δx ≈ 2Lδθ
Здесь δθ – малый наклон зеркала в рассматриваемой плоскости, Δβ - изменение направления отражённого луча, L – расстояние до экрана. Соотношение для смещения относится к простой геометрии свободного распространения; в реальной системе линзы, углы падения и взаимная ориентация осей требуют оптического расчёта. Автоколлиматор обычно уже выдаёт угол поворота зеркала: дополнительно делить его показание на два без проверки определения величины нельзя.
MT и TS: разные задачи внутри одной оптомеханической системы
MT – широкая платформа высокостабильной механики LBTEK. Она включает решения с боковым креплением, кольцевым прижимом, вклеиваемые и фиксированные оправы, варианты вертикальной регулировки и низкодеформационные исполнения. Выбор зависит от геометрии оптики, доступного пространства, способа сборки и допустимых монтажных напряжений.
TS выделяется прежде всего опубликованными испытаниями температурного возврата и длительной стабильности. Эта серия представляет интерес, когда система должна возвращаться близко к исходной юстировке после изменения температуры. Внешне похожие оправы нельзя считать взаимозаменяемыми только по посадочному диаметру: необходимо сопоставлять конструкцию и подтверждённые показатели.
Температурные испытания TS: что показали измерения
LBTEK исследовала модели TS-AM05S4 и TS-AM1S1, регистрируя с помощью автоколлиматора угловые отклонения зеркала в двух плоскостях – горизонтальной и вертикальной. В представленных циклах температура повышалась примерно от 34 до 51 °C, затем оправы охлаждались. Во время нагрева положение зеркала заметно менялось, однако после охлаждения возвращалось близко к начальному.
По заводским графикам среднее суммарное отклонение в заключительной части показанного цикла составило 1,22 мкрад для TS-AM05S4 и 0,58 мкрад для TS-AM1S1. Эти значения относятся к конкретным измерениям, а не к универсальной гарантии для всех экземпляров.

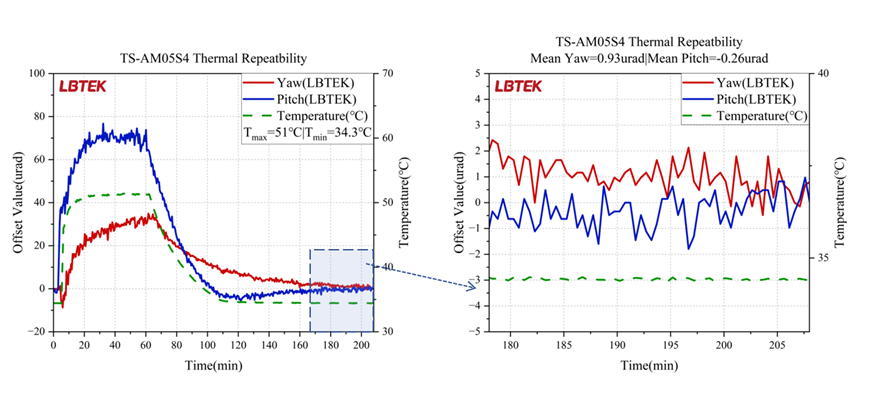

Рисунок 4 – Заводские графики температурного цикла TS-AM05S4.

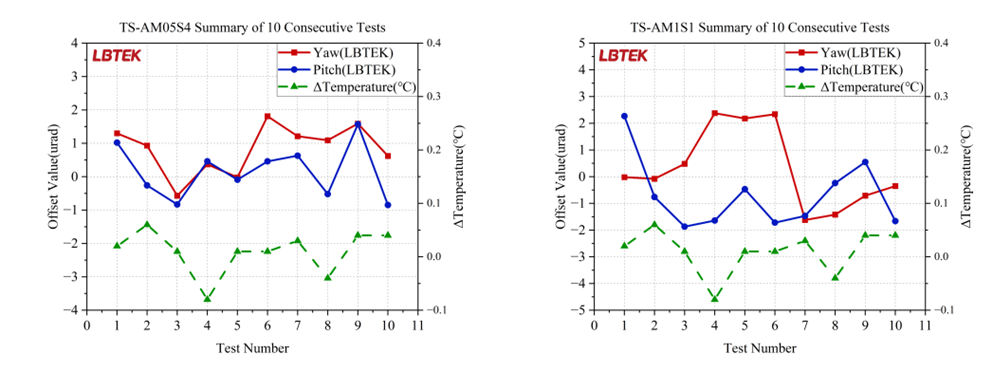

Рисунок 5 – Конечные угловые положения после десяти температурных циклов
Десять последовательных температурных циклов дополнили одиночные испытания: на представленных графиках остаточные отклонения обеих моделей остаются на уровне нескольких микрорадиан, без явного монотонного накопления. Следует учитывать, что начальная и конечная температуры каждого цикла совпадали не идеально, поэтому часть остаточного отклонения может быть связана с температурной чувствительностью.
Отдельно LBTEK исследовала длительную стабильность: после трёх температурных циклов и 12 часов покоя положение зеркал наблюдали ещё 24 часа. Графики показывают небольшое изменение суммарного отклонения при относительно стабильной температуре.
Результаты внешнего метрологического отчёта
В предоставленных материалах также приведены отдельные страницы отчёта Хунаньского института метрологических испытаний № 2026-JC081024 по двум образцам TS. В отличие от заводских графиков, здесь результаты представлены в виде критериев и измеренных значений.

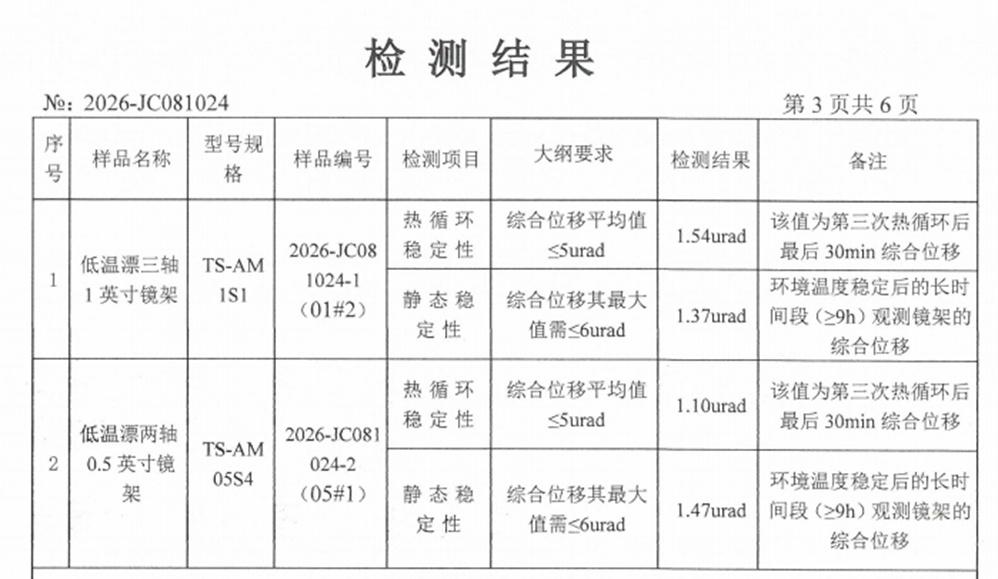

Рисунок 6 – Результаты внешнего метрологического отчёта № 2026-JC081024
| Показатель | TS-AM1S1 | TS-AM05S4 |
| Среднее Z после термоцикла | 1,54 мкрад | 1,10 мкрад |
| Максимум Z при статическом испытании | 1,37 мкрад | 1,47 мкрад |
Для температурного возврата отчёт рассматривает последние 30 минут после третьего термоцикла (критерий: среднее Z не более 5 мкрад). Для статической стабильности указан максимум Z за длительный интервал после стабилизации температуры, не менее 9 часов (критерий: не более 6 мкрад). Это разные статистические показатели, и сравнивать их напрямую некорректно.
Где использовать высокостабильные оправы
Оправы MT подходят для лабораторных оптических трактов и приборных модулей, где требуются надёжная механическая установка и точная юстировка. Серия TS особенно интересна для интерферометрии, резонаторных систем, лазерной спектроскопии и длительных измерений, если важен возврат настройки после температурного воздействия. Конкретную модель следует выбирать по апертуре, способу крепления оптики, доступу к регулировкам и допустимому дрейфу всей системы.
Вывод
Высокостабильная оптомеханика – это не просто точный регулировочный винт. Её задача – сделать поведение контактов, оптического элемента и механической базы достаточно воспроизводимым для конкретного эксперимента. Платформа MT даёт выбор конструкций, а испытания TS позволяют оценить температурный возврат на примере исследованных образцов.
В следующей статье рассмотрим вакуумную оптомеханику LBTEK серии VSS: почему внутри камеры к механической стабильности добавляются требования к газовыделению, чистоте, крепежу и температурной подготовке всей сборки.
