Новые инфракрасные объективы: тепловизионная оптика в каталоге «ЛЛС»
В разделе «Инфракрасные объективы» на сайте АО «ЛЛС» появилось шесть новых моделей тепловизионных объективов. Это оптика для дальнего инфракрасного диапазона (LWIR, 8–14 мкм), где изображение строится на собственном тепловом излучении объектов.
Чем тепловизионный объектив отличается от обычного
Принципиальное отличие заключается в материале и принципе работы. Обычные объективы выполнены из оптического стекла, которое пропускает видимый свет. Тепловизионная оптика работает в дальнем ИК-диапазоне, где стекло непрозрачно. Поэтому линзы изготавливают из материалов, прозрачных для теплового излучения: германия, халькогенидных стекол и других ИК-материалов.
Благодаря этому тепловизионная камера способна работать в полной темноте, преодолевать дым, туман и легкие препятствия там, где обычная оптика бессильна. Изображение строится по разнице температур: более горячие объекты выглядят ярче, холодные – темнее. В отличие от ближнего и коротковолнового ИК (NIR и SWIR), который иногда называют отражательным, LWIR – тепловой инфракрасный диапазон: для него не нужен внешний источник света, достаточно собственного излучения объекта.
Модели в наличии
Все шесть моделей оснащены фиксированным фокусом, корпус выполнен из алюминиевого сплава AL6061. Объективы выполнены по атермальной оптической схеме и сохраняют работоспособность в диапазоне температур от –40 до +80 °C.
|
Модель |
Изображение |
Фокусное расстояние |
Относительное отверстие |
Диапазон |
Крепление |
Масса |
|
|

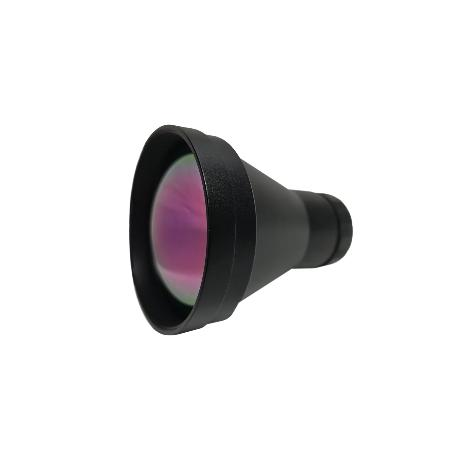

110 мм |
F/1.3 |
8–14 мкм |
M59×0,75 |
670 г |
|
|
|

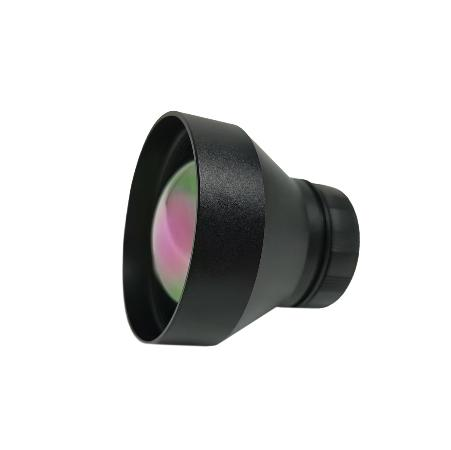

75 мм |
F/1.2 |
8–14 мкм |
M34×0,75 |
230 г |
|
|
|

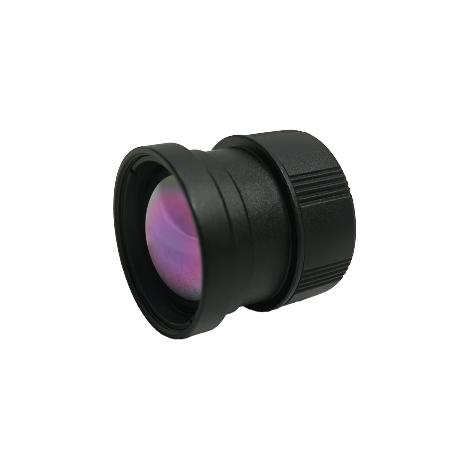

50 мм |
F/1.0 |
8–14 мкм |
M34×0,5 |
154 г |
|
|
|

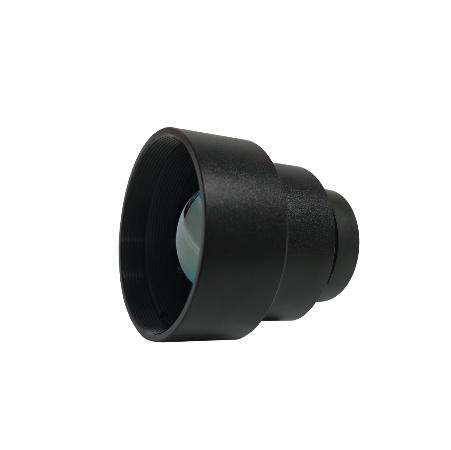

35 мм |
F/1.0 |
8–14 мкм |
M25×0,5 |
81 г |
|
|
|

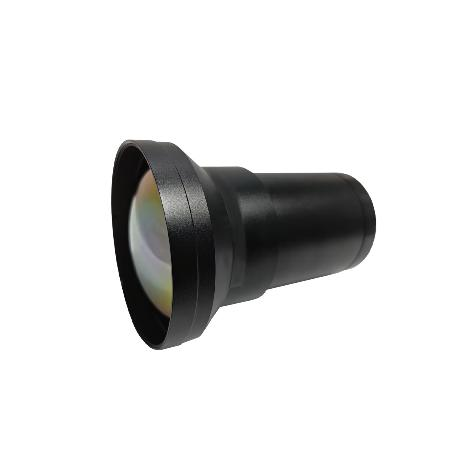

19 мм |
F/1.0 |
8–14 мкм |
M22×0,5 |
21,3 г |
|
|
|

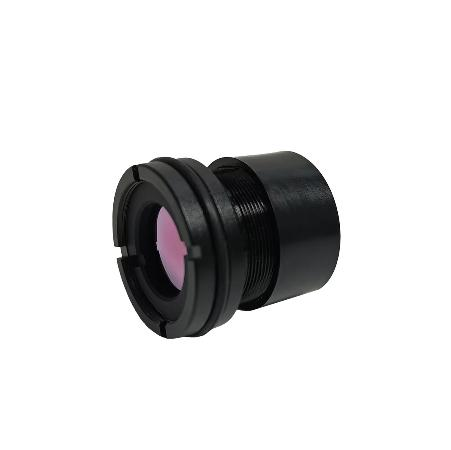

9,1 мм |
F/1.2 |
8–12 мкм |
M20×0,5 |
12 г |
Применения
Тепловизионная оптика востребована в широком спектре задач:
- Охранные и периметральные системы. Обнаружение нарушителей в полной темноте и плохих погодных условиях
- Промышленный тепловизионный контроль. Поиск перегревов, утечек тепла, дефектов изоляции
- Обнаружение утечек газа. Выявление утечек до того, как они станут опасными
- Машинное зрение в ИК-диапазоне. Автоматическое распознавание объектов по тепловому контрасту
- Системы наблюдения на средних и дальних дистанциях. Авиация, БПЛА, морские и наземные платформы
- Медицина. Неинвазивная термография для выявления аномалий: сосудистых нарушений, воспалительных процессов, ожогов
- Поисково-спасательные операции. Обнаружение людей по теплу тела в условиях плохой видимости
Позиции доступны для заказа. По дополнительным вопросам вы можете обратиться в АО «ЛЛС»:
