ART-9.1F1.2-640-12
Характеристики
Модель
—
ART-9.1F1.2-640-12
Фокусное расстояние
—
9,1 мм
Относительное отверстие
—
F/1,2
Рабочий спектральный диапазон
—
8–12 мкм
Диагональ изображения
—
9,83 мм
Среднее пропускание
—
>90%
Круговое поле зрения
—
Ø48° × Ø38° × Ø62°
Задний фокальный отрезок (BFD)
—
17,8 мм
Рабочий задний отрезок
—
9 мм
Задняя механическая длина
—
9,5 мм
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

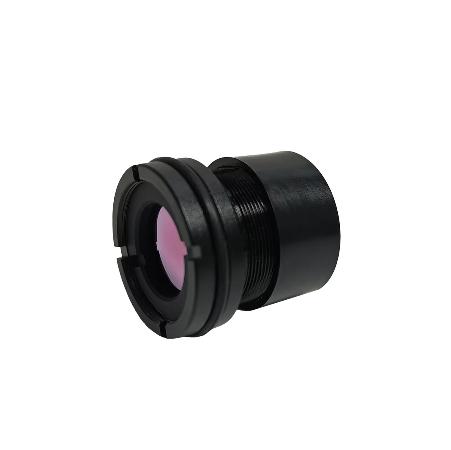

ART-9.1F1.2-640-12 – фикс-фокусный объектив с фокусным расстоянием 9,1 мм, предназначенный для работы в спектральном диапазоне 8-12 мкм. Объектив имеет круговое поле зрения Ø48° × Ø38° × Ø62°, среднее пропускание более 90% и рассчитан на использование с детекторами формата 640×512, 12 мкм. Корпус выполнен из алюминиевого сплава AL6061.
Ключевые характеристики
- Фокусное расстояние – 9,1 мм
- Светосила – F/1,2
- Спектральный диапазон – 8–12 мкм
- Среднее пропускание – >90%
- Фиксированный фокус
- Диапазон фокусировки – 0,5 м – ∞
- Формат детектора – 640×512, 12 мкм
- Крепление – M20×0,5-6g
- Габариты – Ø22 × 17,1 мм
- Масса – 12 г
- Рабочая температура – −40…+80 °C
- Температура хранения – −40…+80 °C
- Материал корпуса – AL6061
- Доступно внешнее покрытие корпуса
Документы
ART_9.1F1.2_640_12
97,9 кб
|
Модель
|
ART-9.1F1.2-640-12 |
|
Фокусное расстояние
|
9,1 мм |
|
Относительное отверстие
|
F/1,2 |
|
Рабочий спектральный диапазон
|
8–12 мкм |
|
Диагональ изображения
|
9,83 мм |
|
Среднее пропускание
|
>90% |
|
Круговое поле зрения
|
Ø48° × Ø38° × Ø62° |
|
Задний фокальный отрезок (BFD)
|
17,8 мм |
|
Рабочий задний отрезок
|
9 мм |
|
Задняя механическая длина
|
9,5 мм |
|
Габариты
|
Ø22 × 17,1 мм |
|
Тип фокусировки
|
Фиксированный фокус |
|
Диапазон фокусировки
|
0,5 м – ∞ |
|
Тип крепления
|
M20×0,5-6g |
|
Детектор
|
640×512, 12 мкм |
|
Масса
|
12 г |
|
Рабочая температура
|
−40…+80 °C |
|
Температура хранения
|
−40…+80 °C |
|
Материал корпуса
|
AL6061 |
|
Внешнее покрытие
|
Доступно |
- Тепловизионные камеры диапазона LWIR 8–12 мкм
- Тепловизионные модули на матрицах 640×512 / 12 мкм
- Системы теплового наблюдения и мониторинга
- Промышленная тепловизионная диагностика
- Системы машинного зрения в ИК-диапазоне
- Компактные тепловизионные приборы, где требуются малые габариты и масса
- Системы с широким полем зрения и фиксированной фокусировкой
