Система интерферометрического контроля для волокон с функцией измерения 3D топологии поверхности
Подробности
Описание—Система интерферометрического контроля для волокон диаметром от 400 до 2000 мкм. Включает оптический блок VFI-2000; держатель для волокон 400 мкм; Образцы волокна VFI-FTK400; Программное обеспечение для ПК; USB-кабель; источник питания. Компьютер не входи
- Система интерферометрического контроля для волокон диаметром 125 мкм. Включает оптический блок VFI-200; держатель для волокон 125 мкм; Программное обеспечение для ПК; USB-кабель; источник питания. Компьютер не входит.
- Система интерферометрического контроля для волокон диаметром от 125 до 1200 мкм. Включает оптический блок VFI-1200; держатель волокна для волокон 400 мкм; Образцы волокна VFI-FTK400; Программное обеспечение для ПК; USB-кабель; источник питания. Компьютер
- Система интерферометрического контроля для волокон диаметром от 400 до 2000 мкм. Включает оптический блок VFI-2000; держатель для волокон 400 мкм; Образцы волокна VFI-FTK400; Программное обеспечение для ПК; USB-кабель; источник питания. Компьютер не входи
В корзину
Быстрый заказ
Характеристики
Поле зрения
—
200/1200/2000 мкм с x1,5, x2, x3 и x6 цифровым увеличением
Датчик изображений
—
1/1,8-дюймовый CMOS-массив, 12-битный, 6.4 Мп
Разрешение
—
3088 x 2076, 2,4 мкм квадратных пикселей
Длина волны LED
—
525 нм
Максимальный измеряемый угол скола (без использования углового держателя волокна) *
—
2D режим - 8o; 3D режим: 4o
Время измерений
—
2D режим - реж. реального времени; 3D режим: 7 секунд
Разрешение
—
0.01 мкм
Подключение к ПК
—
USB 3.0 (USB Type C - USB A:
Операционная система ПК
—
Windows 7/8/10 64bit
Требования к ПК
—
4 ГБ ОЗУ; Порт USB 3.0; 64bit
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Официальный дистрибьютор Arden Photonics в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Arden Photonics, полную техническую поддержку, а также поставку образцов.

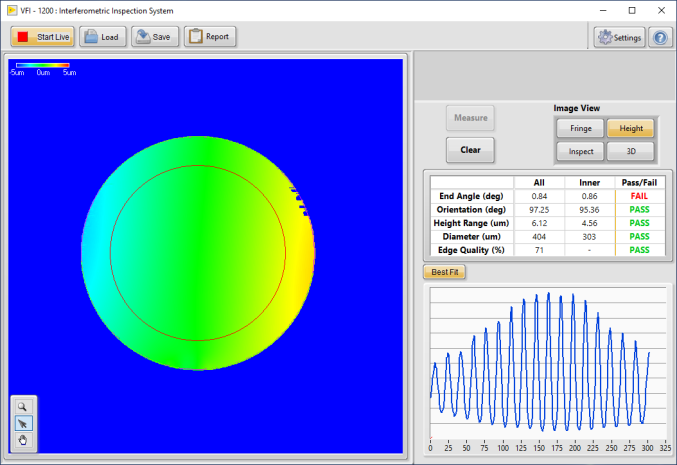

VFI - интерферометрическая система контроля волокон с функцией измерения 3D топологии поверхности.
Ключевые особенности:
- 3 разных поля зрения
- Автоматическое или ручное измерение конечного угла
- 2D или 3D режим измерения

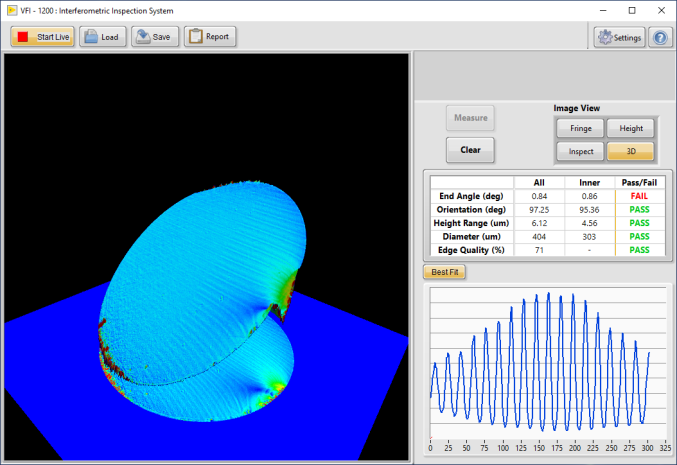

- Трехмерная карта высот торца
- 2D измерение - в реальном времени; 3D-измерение менее чем за 7 секунд
- Данные сохраняются в формате csv.
- Вывод данных в виде отчетов Excel или HTML
АО «ЛЛС» является официальным дистрибьютором компании Arden Photonics на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
Документы
AP_Datasheet_VFI_A4_Iss35-May21_ (1)
601,7 кб
VFI-user-manual
2,1 мб
Поле зрения
|
200/1200/2000 мкм с x1,5, x2, x3 и x6 цифровым увеличением |
Датчик изображений
|
1/1,8-дюймовый CMOS-массив, 12-битный, 6.4 Мп |
Разрешение
|
3088 x 2076, 2,4 мкм квадратных пикселей |
Длина волны LED
|
525 нм |
Максимальный измеряемый угол скола (без использования углового держателя волокна) *
|
2D режим - 8o; 3D режим: 4o |
Время измерений
|
2D режим - реж. реального времени; 3D режим: 7 секунд |
Разрешение
|
0.01 мкм |
Подключение к ПК
|
USB 3.0 (USB Type C - USB A: |
Операционная система ПК
|
Windows 7/8/10 64bit |
Требования к ПК
|
4 ГБ ОЗУ; Порт USB 3.0; 64bit |
Габариты
|
240x240x90 мм |
Вес
|
3 кг |
Диапазон рабочих температур
|
+10 ~ +30°C |
Применение:
- Изготовление прецизионных скалывателей
- Производство лазеров
- Производство медицинского оборудования
- Научные исследования
- Специализированное производство волокна
- Тестирование угловых сколов
- Производство торцевых эндкапов
