Компания Arden Photonics выпустила обновление интерферометрической системы тестирования торцов волокон и коннекторов!

Компания Arden Photonics выпустила обновление интерферометрической системы тестирования торцов волокон и коннекторов!

07.06.2021
263
Поделитеcь новостью:

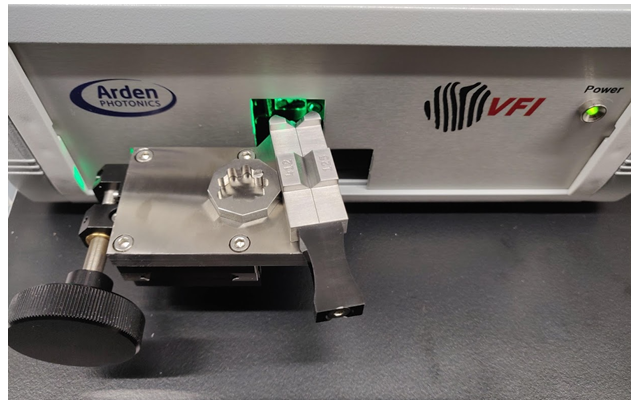

Arden Photonics представил обновленную версию интерферометра VFI.

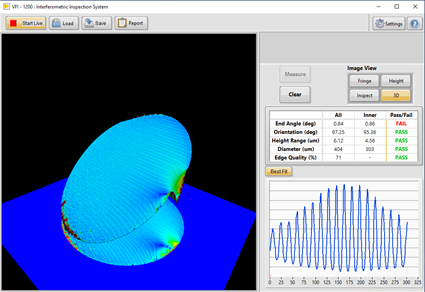

Теперь пользователям доступна функция измерения 3D топологии поверхности!


Основными особенностями модели являются:
  • Автоматическое и ручное измерение угла
  • Режим измерений 2D и 3D
  • 3D топология торца
  • Pass/Fail режимы подсветки
  • Высокое разрешение <0.01 мкм
  • Высочайшее качество изображения
  • Измерения 2D в реальном времени
  • Измерение 3D ~ 7 сек
  • Отображение ориентации наклона скола
  • Измерение поврежденного края торца
  • Измерение диаметра волокна
  • Измерение радиуса кривизны (только для режима 2D)
  • Формирование отчетов Excel/HTML
  • Сохранение изображений
  • Автоматическая подстройка экспозиции ~ 2 сек

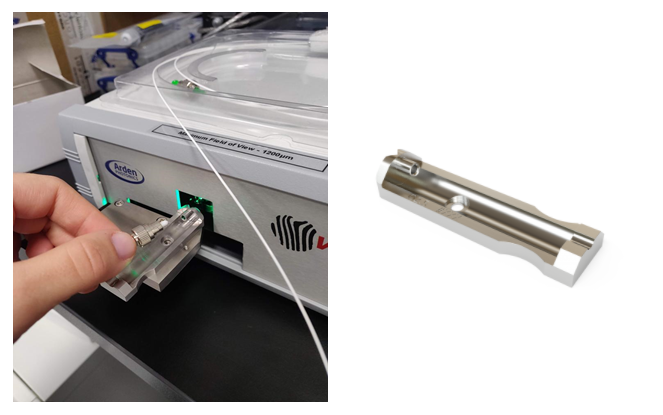

С устройством по-прежнему можно проводить измерения торцов коннекторов благодаря специальным держателям для ферул 1.25 мм, 2.5 мм и 3.2 мм (SMA).

По волокнам, сколотым под углом:

существует максимальный угол скола, который можно просматривать в 3D, когда волокно удерживается «лицом к лицу (бОльшие углы доступны для обзора при использовании поворотного кольца "annulus ")

Размер волокна

3D

2D

125 мкм

4°

8°

400 мкм

2°

4°

800 мкм

1°

2°



Интерферометр выпускается в 3-х версиях с полем обзора 200, 1200 и 2000 мкм!
Подробнее ознакомиться с оборудованием можно в лаборатории "ЛЛС"!
