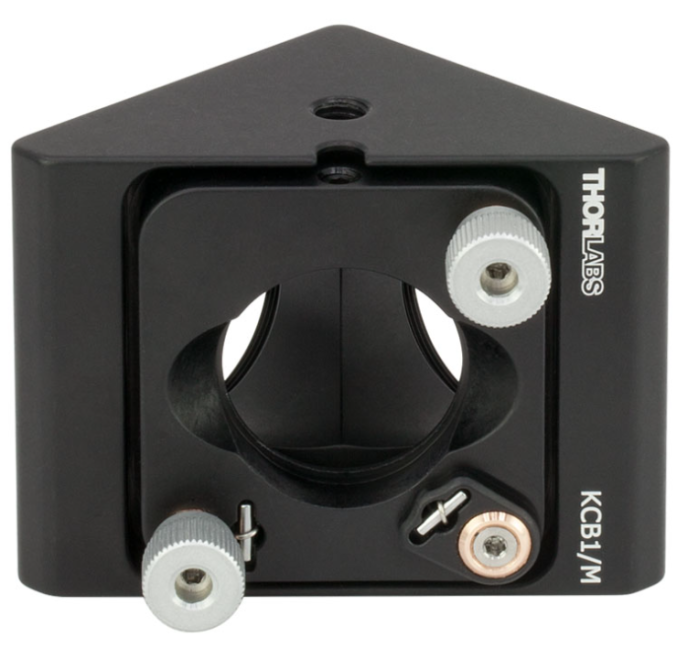

    Угловой кинематический держатель зеркал для Cage систем 30 мм

    Угловой кинематический держатель зеркал для Cage систем 30 мм

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    • Заказать товар
    • Описание

    Кинематическое крепление - куб KCB1 (/ M) обеспечивает наклон оптики, удерживаемой на монтажной пластине, среднее горизонтальное положение которой находится под углом 45 °. Входные и выходные порты оснащены отверстием с резьбой SM1 (1,035 "-40). KCB1 (/ M) имеет восемь резьбовых отверстий 4-40, расположенных по центру, чтобы соответствовать стандарту Cage системы 30 мм. ERSCB ER Адаптеры необходимы для эффективного соединения, регулировки и фиксации двух прямоугольных держателей вместе в Cage системе. Кинематическая пластина для регулировки наклона на этих кубах приводится в действие регулировочными винтами 100 TPI (резьбы на дюйм), которые позволяют плавное перемещение с высоким разрешением 0,01 дюйма (0,254 мм) за оборот. Два из этих регуляторов включают съемные ручки, а третий необходимо настроить с помощью шестигранного ключа 5/64 дюйма (2 мм) или отвертки.

    Установочный винт с нейлоновым наконечником используется для фиксации оптики Ø1 "(25,4 мм) с помощью шестигранного ключа 5/64" (2 мм) или отвертки через отверстие с задней загрузкой и двойное просверленное отверстие. Конструкция с задней загрузкой не ограничивает максимальную толщину установленной оптики, и установленная оптика остается доступной даже после того, как крепление оснащено стержнями или трубками объектива. Минимальная толщина оптики, которую можно закрепить с помощью этих креплений, составляет 0,12 дюйма (3 мм), а оптику тоньше 0,12 дюйма (3 мм) необходимо комбинировать с оптической прокладкой.

    Ключевые особенности:

    • Восемь отверстий с резьбой 4-40 для стыковки с Cage системами 30 мм
    • Устанавливает оптику Ø1 "(25,4 мм) под углом 45 ° к оптической оси
    • Обеспечивает кинематическую регулировку наклона ± 4º
    • Совместимость с линзами с резьбой SM1 (1,035 "-40)
    • Возможность установки на стержень:
      • KCB1: один кран 8-32 и один кран 1/4 "-20" (для столбов Ø1 / 2 "и Ø1")
      • KCB1 / M: один метчик M4 и один метчик M6 (для столбов Ø1 / 2 "и Ø1")

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину KCB1/M
    Угловой кинематический держатель зеркал с отверстиями для стержней с резьбой, для каркасных систем: 30 мм, 2 порта с резьбой: SM1, крепления: M4 и M6 По запросу
