S-22

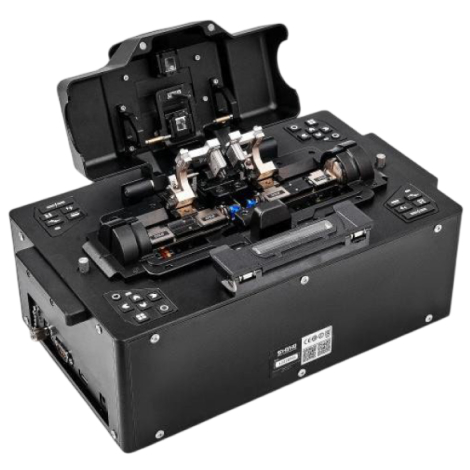

Первый независимый научно-исследовательский полностью автоматический аппарат для сварки многосердцевинных волокон
Подробности
Характеристики
Применимое волокно
—
Телекоммуникационные волокна: SM/MM/DS/NZDS/EDF; PM волокна: Panda; Многосердцевинное волокно: 2, 4, 6, 7, 8 сердцевин
Диаметр волокна по кварцевой оболочке
—
125–250 мкм
Диаметр покрытия волокна
—
250–900 мкм
Длина зачистки волокна
—
9–10 мм (стандартное значение)
Методы выравнивания
—
PAS и End View
Типичные потери на сварке
—
SMF: 0.02 дБ; Многосердцевинное волокно: 0,15 дБ
Типичное время сварки
—
SMF/MMF: 20 сек; PM: < 60 сек; Многосердцевинное волокно: < 2 мин
Обратные потери
—
SM/MM: > 60 дБ
Режим работы сварки
—
Ручной/Автоматический
Режим работы нагревательной печи
—
Ручной/Автоматический
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Эксклюзивный дистрибьютор SHINHO OPTICS LIMITED (SHINHO) в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции SHINHO OPTICS LIMITED (SHINHO), полную техническую поддержку, а также поставку образцов.
Авторизованный сервисный центр SHINHO OPTICS LIMITED (SHINHO) в РФ и странах Таможенного Союза
Каталог продукции SHINHO OPTICS LIMITED (SHINHO)
Отзывы о поставке оборудования SHINHO OPTICS LIMITED (SHINHO)
Ключевые особенности:
- возможность сварки различных типов волокон;
- калибровка дуги в реальном времени, регулировка положения дуги;

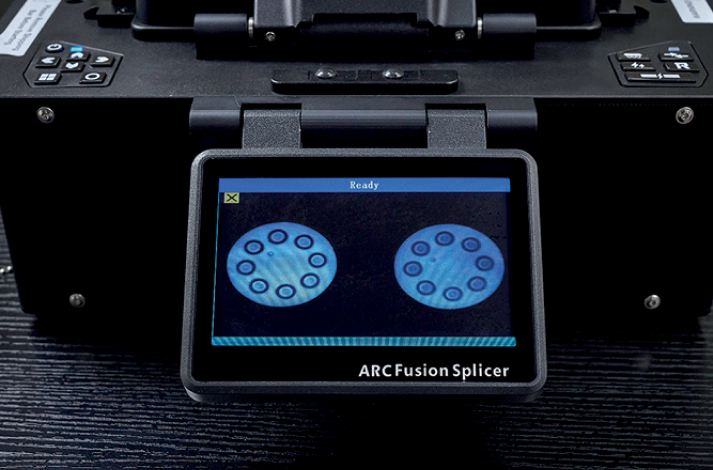

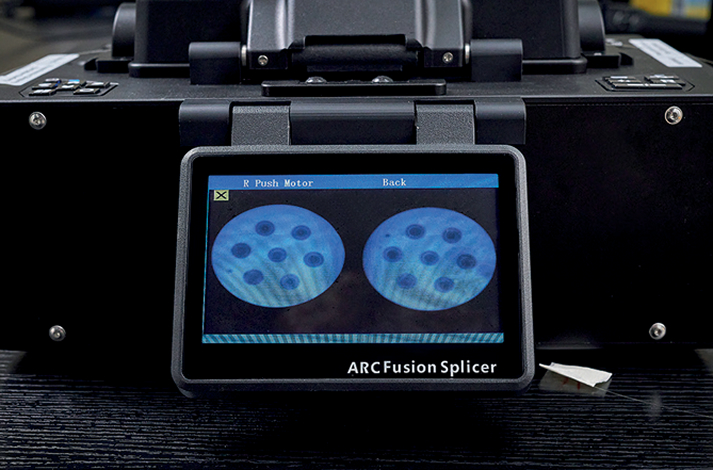

- технология выравнивания: по профилю/с торца ОВ;
- подходит для 125-250 мкм многосердцевинных волокон;
- обновление ПО, загрузка и сохранение данных;

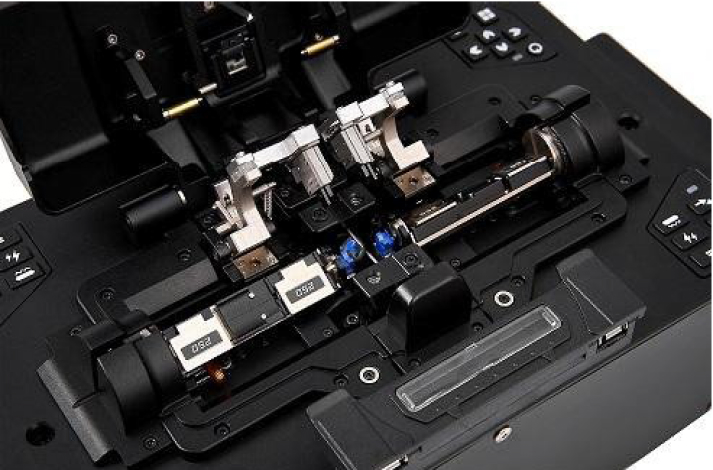

- прецизионная интегрированная двигательная установка и новая конструкция фокусировки.
Документы
|
Применимое волокно
|
Телекоммуникационные волокна: SM/MM/DS/NZDS/EDF; PM волокна: Panda; Многосердцевинное волокно: 2, 4, 6, 7, 8 сердцевин |
|
Диаметр волокна по кварцевой оболочке
|
125–250 мкм |
|
Диаметр покрытия волокна
|
250–900 мкм |
|
Длина зачистки волокна
|
9–10 мм (стандартное значение) |
|
Методы выравнивания
|
PAS и End View |
|
Типичные потери на сварке
|
SMF: 0.02 дБ; Многосердцевинное волокно: 0,15 дБ |
|
Типичное время сварки
|
SMF/MMF: 20 сек; PM: < 60 сек; Многосердцевинное волокно: < 2 мин |
|
Обратные потери
|
SM/MM: > 60 дБ |
|
Режим работы сварки
|
Ручной/Автоматический |
|
Режим работы нагревательной печи
|
Ручной/Автоматический |
|
Время работы нагревательной печи
|
Типичное 30 сек |
|
Количество программ для сварки
|
40 программ |
|
Натяжение
|
> 10 Н (+ 0% ~ + 20%) |
|
Углы сварки PM волокна
|
45°, 90°, произвольный угол 1–45° |
|
Время жизни электродов
|
> 2000 сварок |
|
Хранилище данных
|
8000 записей данных • 100 картинок дисплея |
|
Дисплей
|
Двойная высокочувствительная камера, 5-дюймовый ЖК-монитор 800 × 480 |
|
Подключения
|
Порт Micro-USB 2.0 для обновления ПО, экспорта записей |
|
Рабочие условия
|
– 10 °C ~ +50 °C |
|
Условия хранения
|
– 20 °C ~ +60 °C |
|
Питание
|
Адаптер питания, вход: AC 100 ~ 240 V (50/60 Hz), выход: DC 11 ~ 13.5 V, 5 A |
