OCS-N/PM-C-N-650*520*542-01
Характеристики
ПН оборудования
—
OCS-N-C-N-650*520*542-01; OCS-PM-C-N-650*520*542-01
Тип системы
—
Работает с SM компонентами; Работает с SM и РМ компонентами
Автоматическое время стыковки
—
10 – 120 сек
Оптическая мощность
—
3~ -50 дБм
Регулировочный стенд
—
5 осей
X/Y оси
—
Ход 15 мм
Разрешение
—
0,5 мкм
θX/θY оси
—
Ход 20°
Разрешение
—
0,0012°
θ ось
—
Ход 360°
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

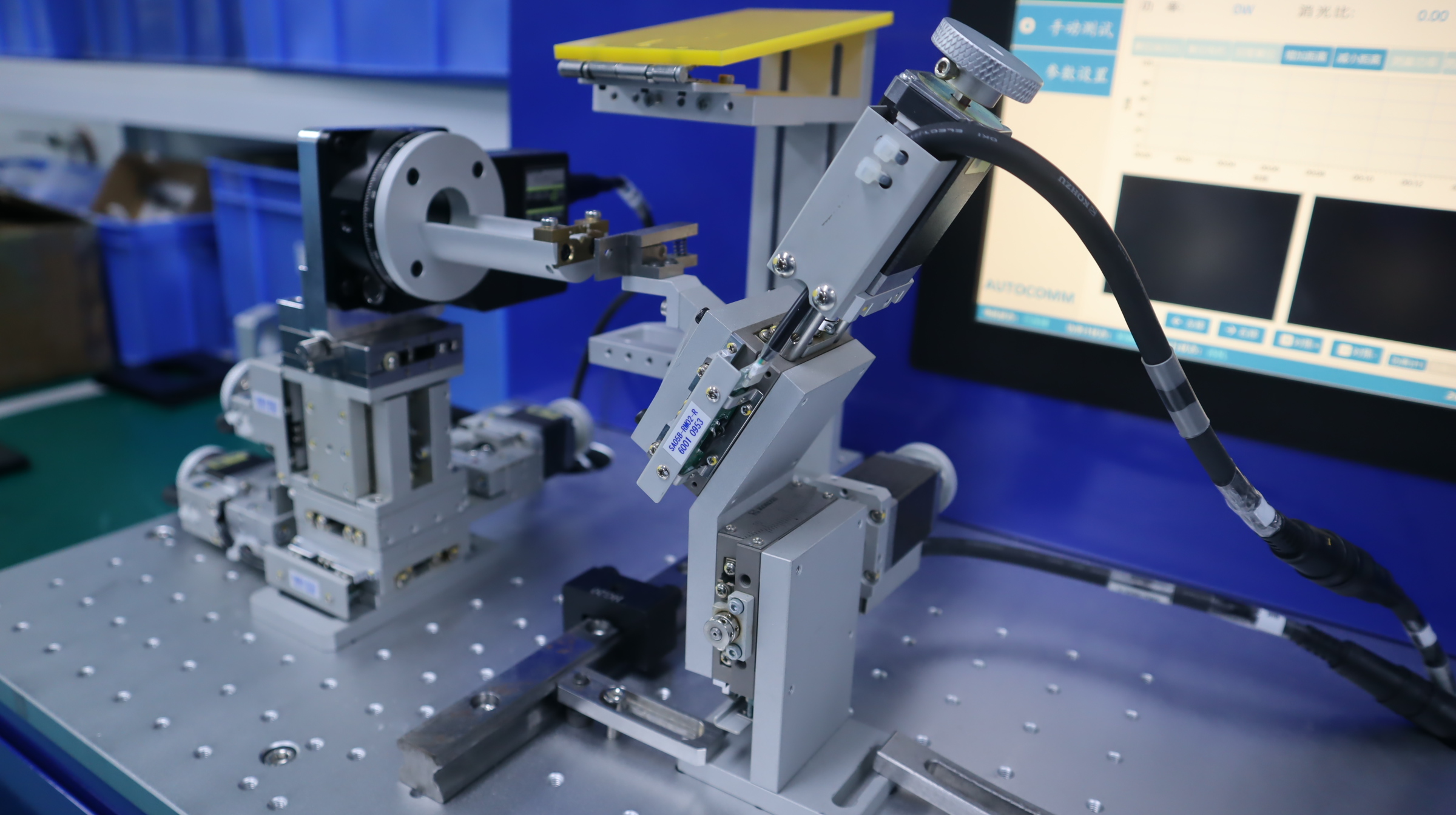

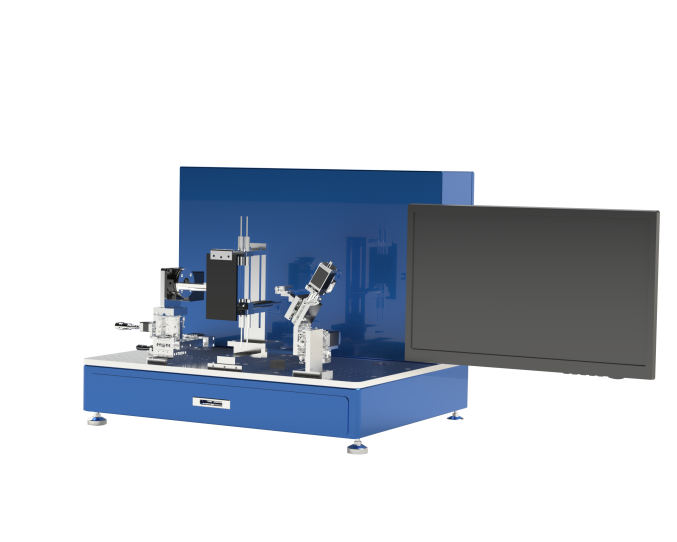

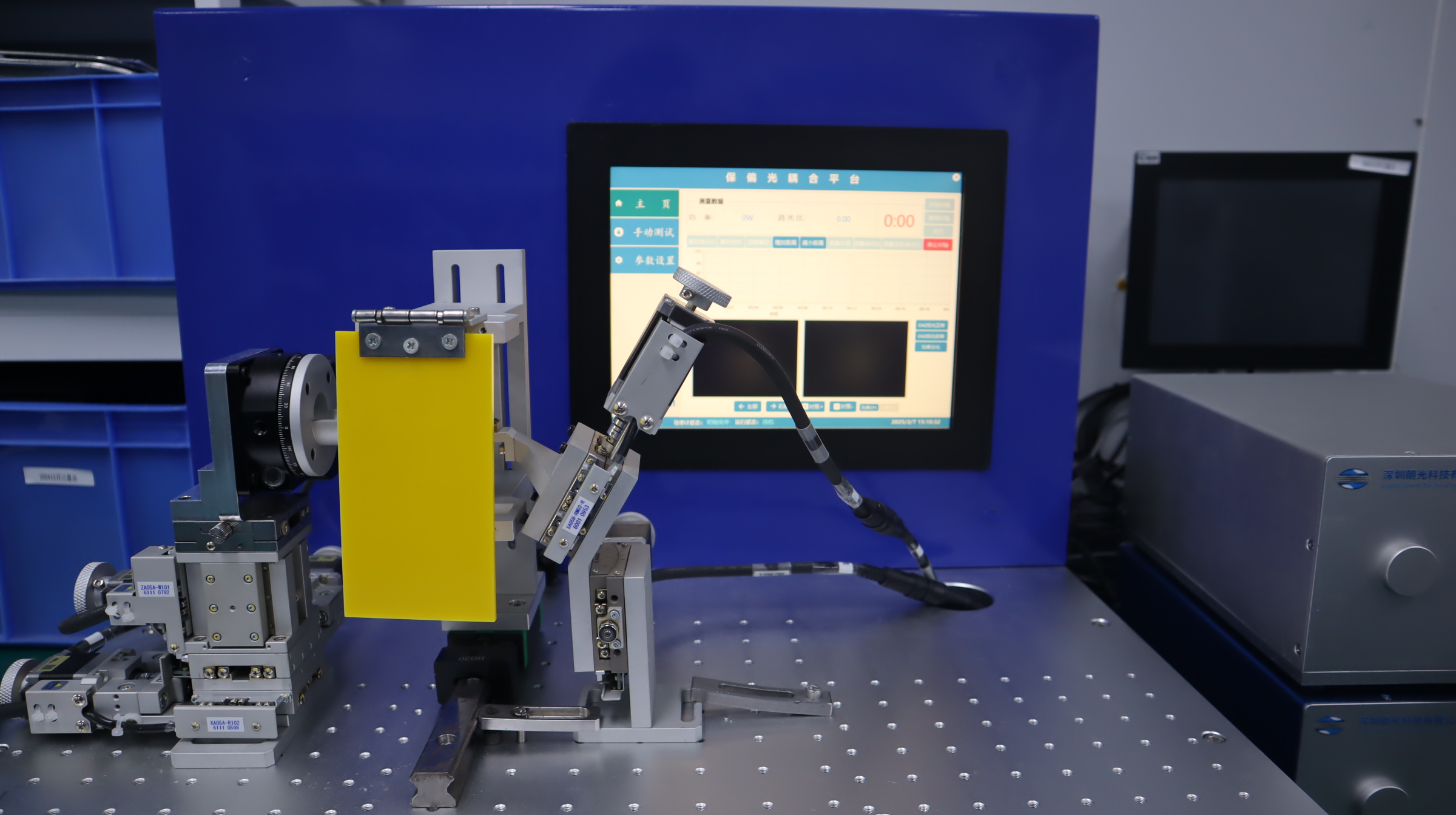

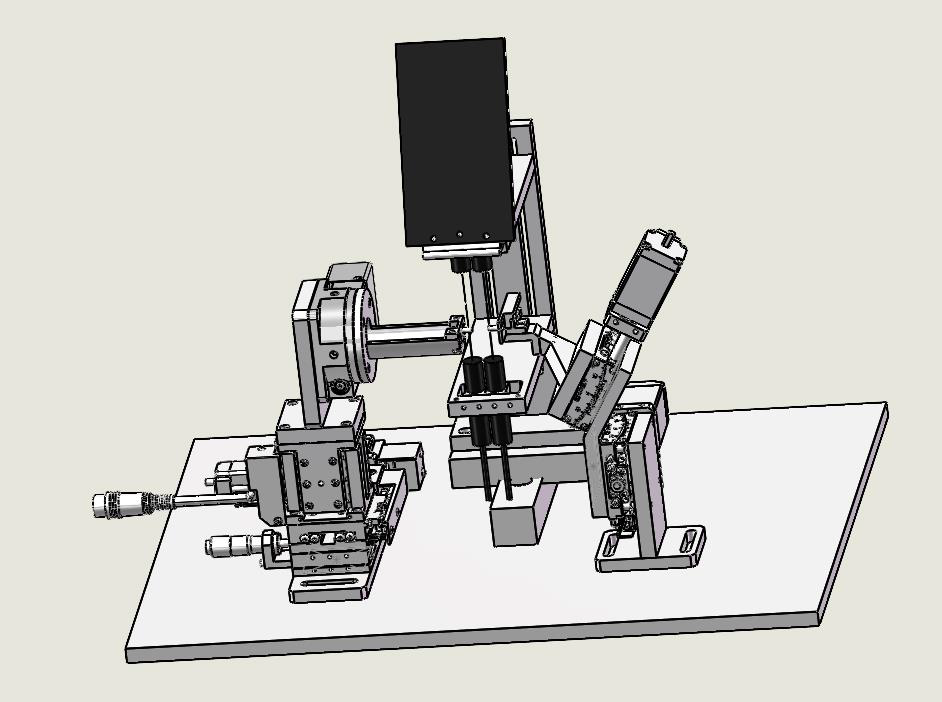

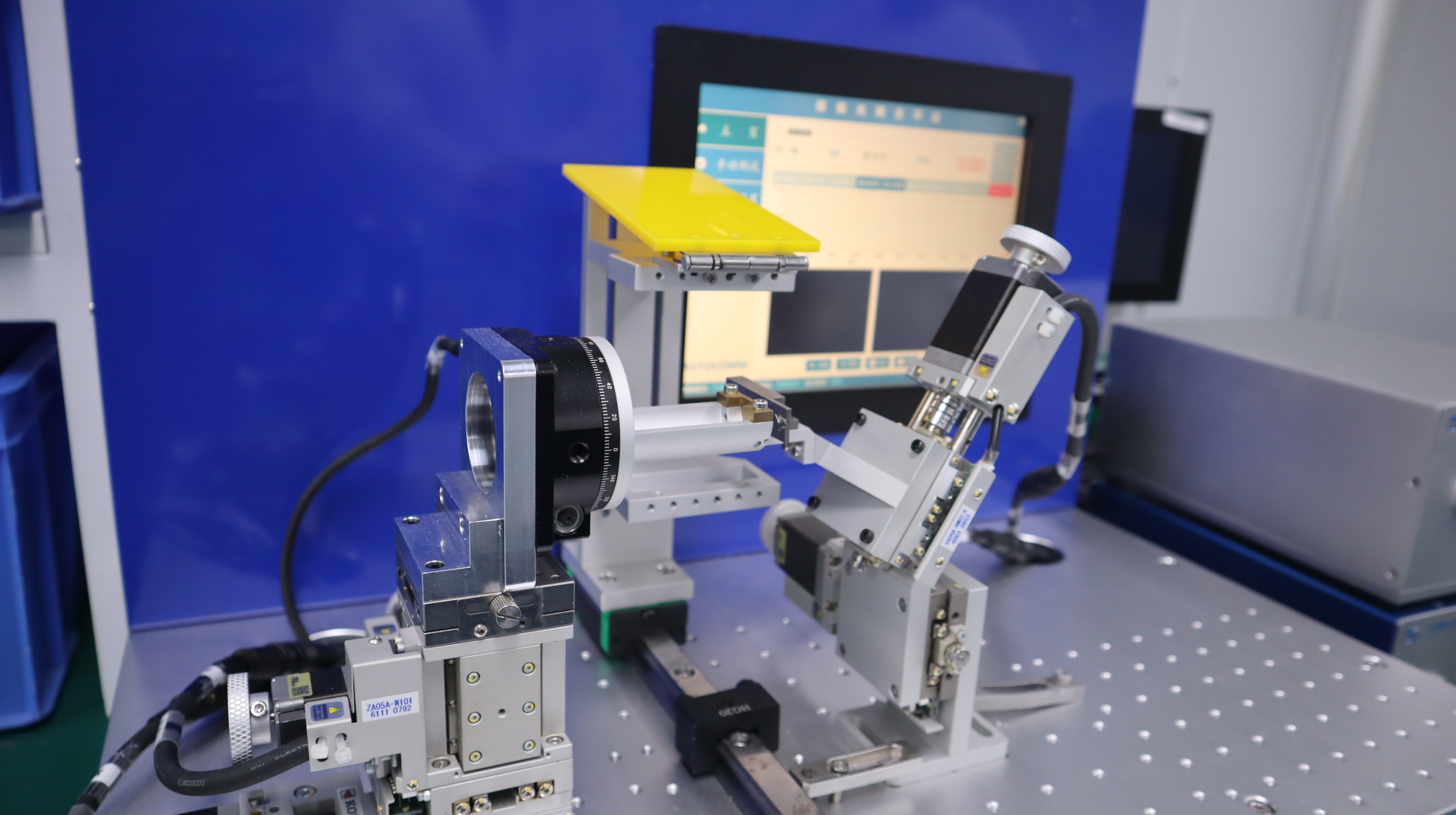

Система представляет собой автоматическую платформу для стыковки коллиматорных сборок, систему автоматического соединения и выравнивания осей волокон, с сохранением поляризации.
Принцип работы
Для стыковки волоконных компонентов с сохранением поляризации необходимо использовать коллиматорные сборки на основе PM волокна, фарадеевские ячейки и кварцевые трубки для фиксации.
Особенности:
Принцип работы
Для стыковки волоконных компонентов с сохранением поляризации необходимо использовать коллиматорные сборки на основе PM волокна, фарадеевские ячейки и кварцевые трубки для фиксации.
- Устанавливаются коллиматорные сборки в специальные держатели: с одной стороны волокно подключается к источнику излучения, а с другой - к приемнику, для отслеживания сигнала и экстинкции.
- С помощью ПО происходит выравнивание коллиматоров относительно максимумов излучения и необходимого состояния поляризации.
- Установка фарадеевской ячейки и кварцевой трубки (Рисунок 1).

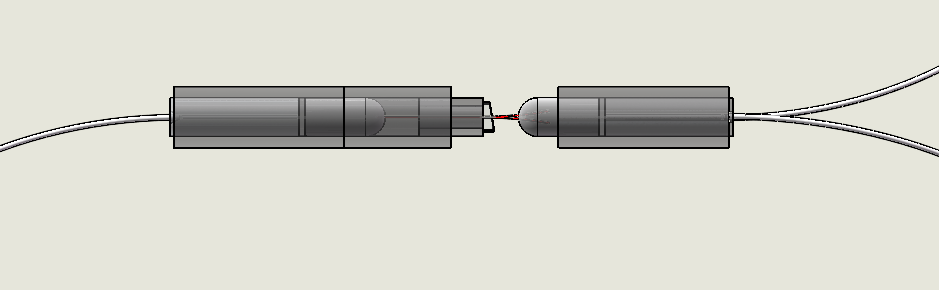

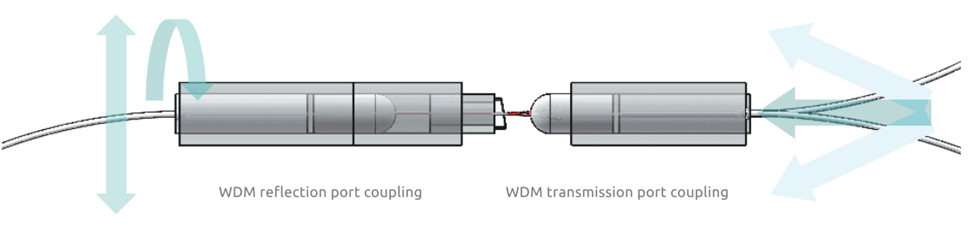

Рисунок 1 - Обобщенная схема выравнивания коллиматорных сборок
Особенности:
- Платформа имеет высокую скорость стыковки двух коллиматорных сборок, а время поиска излучения составляет ≤ 10 с
- Встроенный и оптимизированный в программный пакет измеритель поляризационной экстинкции
- Наличие функции изменения осевого смещения и корректировки параметров изготовления компонентов, для оптимизации выравнивания осей
- Одно или двухканальное автоматическое переключение, более гибкая настройка
- Импортированный электрический трансляционный столик с разрешением 0.5 мкм и повторяемостью 0.5 мкм
- Легко сохраняемые параметры изготовления с возможностью сохранения в Excel.
|
ПН оборудования
|
OCS-N-C-N-650*520*542-01; OCS-PM-C-N-650*520*542-01 |
|
Тип системы
|
Работает с SM компонентами; Работает с SM и РМ компонентами |
|
Автоматическое время стыковки
|
10 – 120 сек |
|
Оптическая мощность
|
3~ -50 дБм |
|
Регулировочный стенд
|
5 осей |
|
X/Y оси
|
Ход 15 мм |
|
Разрешение
|
0,5 мкм |
|
θX/θY оси
|
Ход 20° |
|
Разрешение
|
0,0012° |
|
θ ось
|
Ход 360° |
|
Разрешение
|
0,005° |
|
Рабочая длина волны
|
800-1620 нм |
|
Повторяемость
|
<0,5 % |
|
Поддерживаемая операционная система
|
Windows 10 |
|
Интерфейс компьютера
|
PCI 16P |
|
Питание
|
АС 220 В |
|
Рабочая температура
|
-10 ~ + 48 °С |
|
Габариты
|
650*520*542 мм |
|
Масса
|
~40 кг |
- SM-SM коллиматорная связь, т.е. для разветвителей малой мощности на одномодовом волокне
- PM изоляторы
- PM 1×2, 2×2 компоненты
