Стыковка коллиматоров как метод изготовления волоконных компонентов

Волоконно-оптические технологии проникли во многие сферы: телекоммуникации, лазерная медицина, датчики, метрология, квантовая связь и многое другое, о чем мы не перестаем говорить. В основе этих систем лежат оптические компоненты, передающие свет с минимальными потерями и высоким качеством.

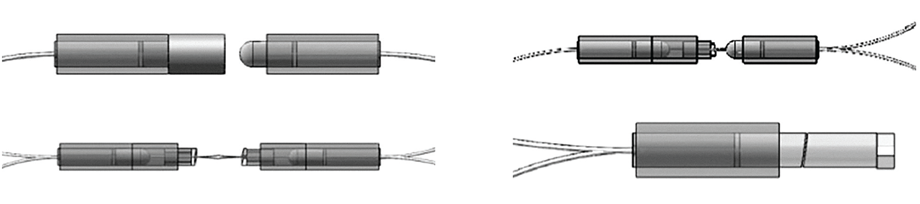

Рисунок 1 – Общий вид стыковки волоконных коллиматоров

Одной из фундаментальных задач в производстве таких компонентов является эффективное и стабильное соединение волоконных элементов, особенно когда требуется минимизация потерь, отражений и нарушение характеристик поляризации. Мы уже рассказывали об изготовлении волоконных компонентов методом сплавления, однако существует и другой метод, о котором мы поговорим здесь подробнее: метод стыковки волоконных коллиматоров.

Зачем нужны коллиматоры?

Волоконные коллиматоры представляют собой прецизионные оптические компоненты, предназначенные для преобразования сильно расходящегося света, выходящего из оптического волокна, в квазипараллельный (коллимированный) пучок (рис. 2). Это преобразование обеспечивает эффективное управление светом на границе между волоконными и свободно пространственными оптическими системами и является ключевым для качественного оптического соединения.

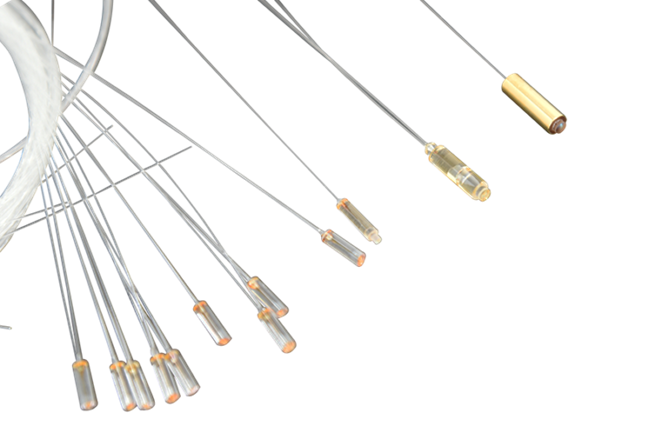

Рисунок 2 – Общий вид коллиматоров

где λ — длина волны, а D — диаметр пучка.

Из этих соотношений следует, что увеличение диаметра пучка приводит к уменьшению его расходимости и, как следствие, к значительному увеличению рабочего расстояния, в пределах которого пучок может эффективно использоваться.

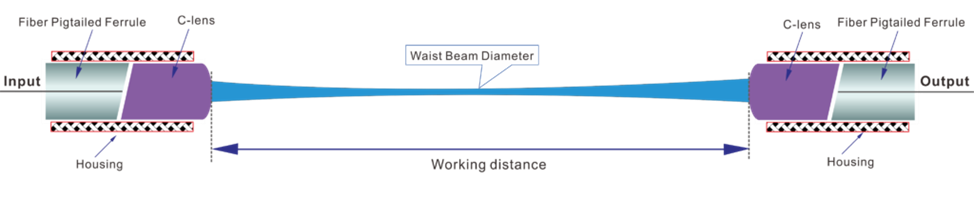

Рисунок 3 – Взаимодействие коллиматорной пары

Практические волоконные коллиматоры оптимизируются таким образом, чтобы поддерживать пучок, ограниченный дифракцией, в заданном рабочем диапазоне, где одновременно важны как размер пучка, так и стабильность его параметров на требуемом расстоянии. В многомодовых приложениях на итоговые характеристики дополнительно влияет пространственное распределение поля конкретных мод, что может приводить к отклонениям от идеального гауссова поведения.

Благодаря коллиматорным сборкам на оптическом волокне на сегодняшний день возможно изготовление некоторых волоконных компонентов, таких как:

• изоляторы,
• циркуляторы,
• аттенюаторы,
• фильтры,
• разветвителей,
• некоторые виды датчиков.

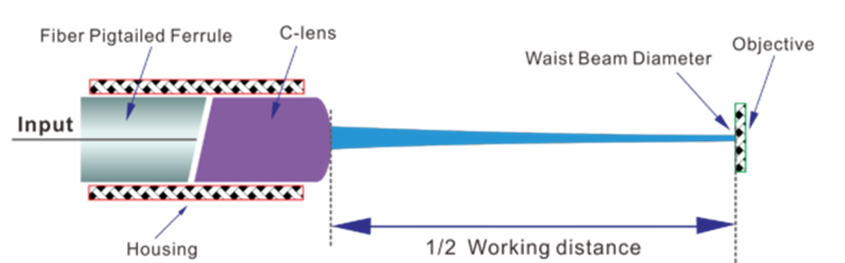

Рисунок 4 – Структура коллиматора

Пара волоконных коллиматоров, обеспечивает распространение правильной поляризации, что особенно важно при изготовлении компонентов с сохранением поляризации.

Как происходит стыковка коллиматорной пары?

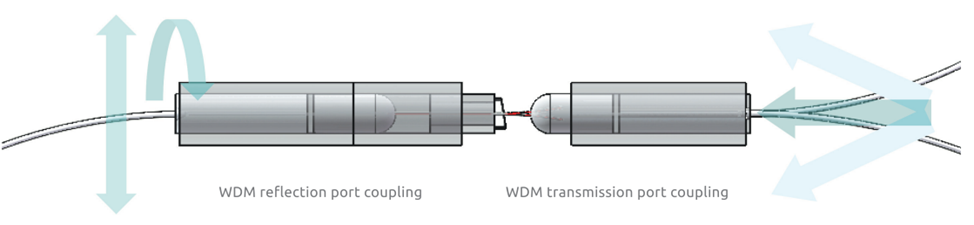

Стыковка коллиматорной пары – это точная юстировка двух коллиматоров по одному оптическому пучку с фиксацией в положении максимальной передачи мощности и минимальными потерями.

Стыковка коллиматорной пары требует точного совмещения оптических осей двух коллиматоров для обеспечения максимальной передачи оптической мощности и минимальных вносимых потерь. В зависимости от требований к точности, стабильности и серийности производства применяются различные системы стыковки.

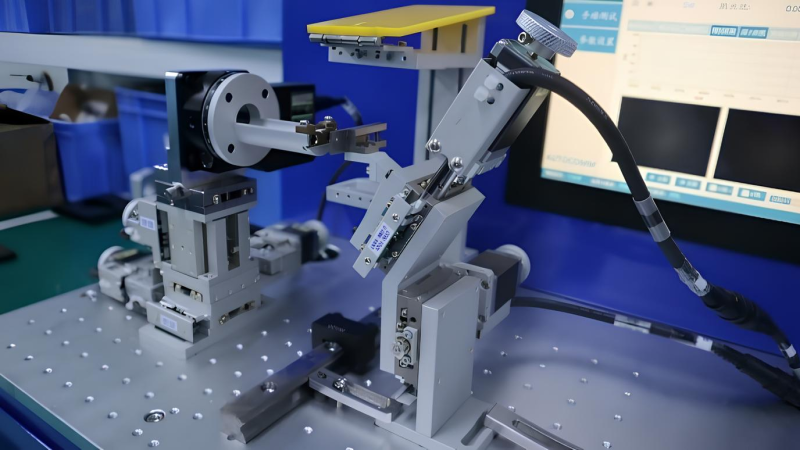

LightComm разработали автоматизированную платформу для стыковки коллиматорных сборок, обеспечивающую автоматическое соединение и высокоточное выравнивание осей оптических волокон и коллиматоров, в частности для компонентов с сохранением поляризации. Установка для изготовления волоконных компонентов методом стыковки использует новое поколение высокоточных приводов и специально разработанное программное обеспечение, которые работают как единая интеллектуальная система. В станцию встроен автоматический измеритель коэффициента затухания, позволяющий в реальном времени оценивать качество оптического соединения.

Платформа способна быстро и точно находить оптический сигнал, выполнять пространственное выравнивание, а также ориентировать волокна типа Панда с учётом их поляризационных осей. Помимо этого, система автоматически определяет положение осей волокон и проводит измерения оптических потерь, что критично при производстве высококачественных волоконно-оптических компонентов. Работа с установкой не требует сложной подготовки: интерфейс интуитивно понятен, цикл обучения короткий, а степень участия оператора сведена к минимуму. Это существенно снижает влияние человеческого фактора и повышает воспроизводимость результатов.

Платформа отличается высокой гибкостью и может быть адаптирована под конкретные задачи пользователя. Благодаря развитым функциям автоматизации оператору достаточно задать рабочие параметры, после чего система самостоятельно управляет всем процессом. Такой подход значительно увеличивает производительность и стабильность выпускаемой продукции.

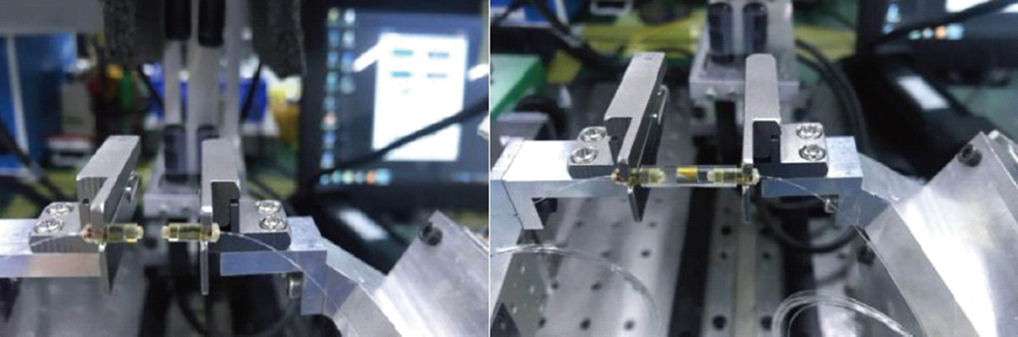

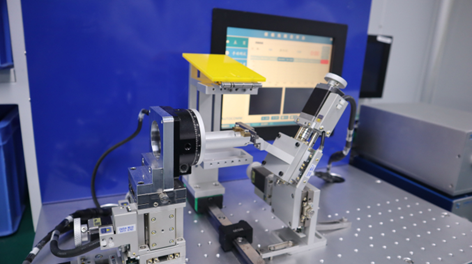

Рисунок 5 – Станция стыковки

Дополнительно программно-аппаратный комплекс обеспечивает мониторинг и запись данных в режиме реального времени, что позволяет отслеживать ключевые параметры процесса и эффективно поддерживать задачи управления производством и контроля качества.

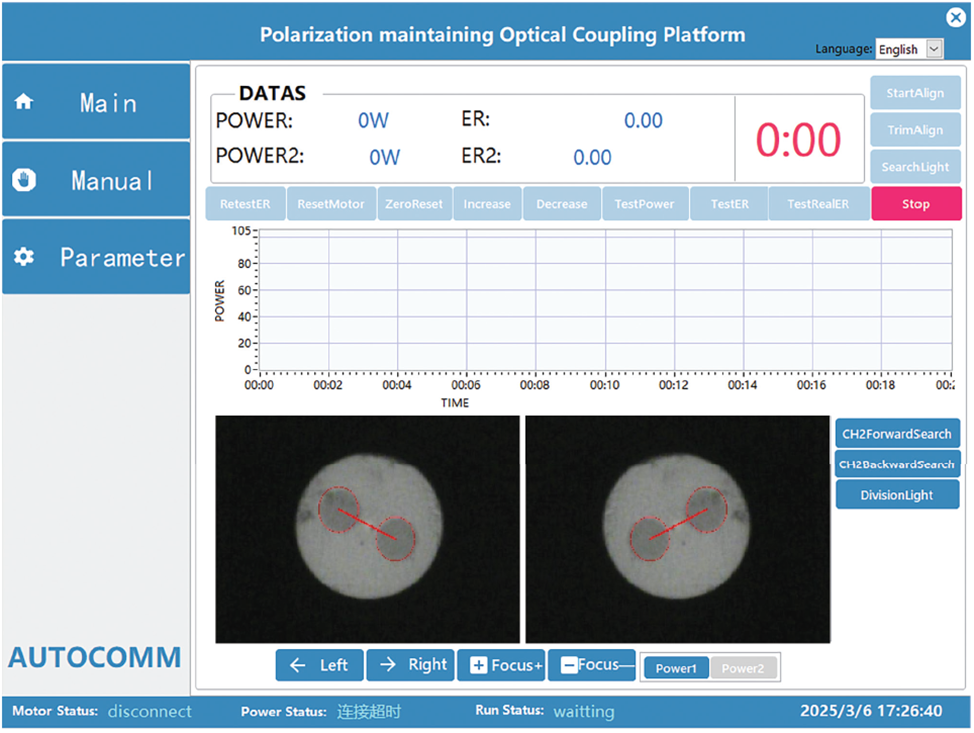

Рисунок 6 – Общий вид программного обеспечения

Выбор системы стыковки коллиматорной пары определяется балансом между требованиями к оптическим потерям, стабильности, объёму производства и стоимости. От простых пассивных механических решений до полностью автоматизированных юстировочных станций – все эти подходы направлены на достижение одной цели: стабильного и эффективного оптического сопряжения между двумя волоконными каналами через свободное пространство.

Команда «ЛЛС» обеспечивает полную информационную и техническую поддержку по всему спектру оборудования в области волоконной оптики и фотоники.
АО «ЛЛС» является эксклюзивным дистрибьютором, представляет весь спектр продукции LightComm на территории РФ и стран СНГ и предлагает наиболее выгодные условия поставки продукции и полную техническую поддержку. Получить дополнительную информацию вы можете, обратившись в нашу компанию.

Автор статьи: Кашина Раъно, ведущий инженер-исследователь
