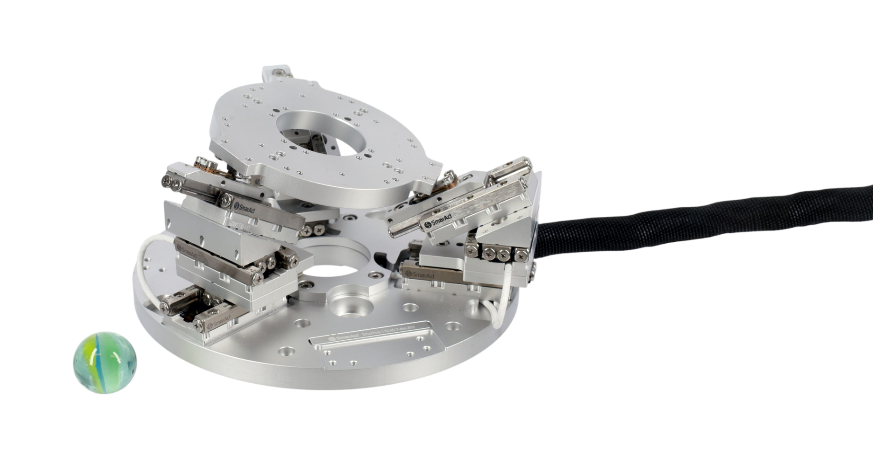

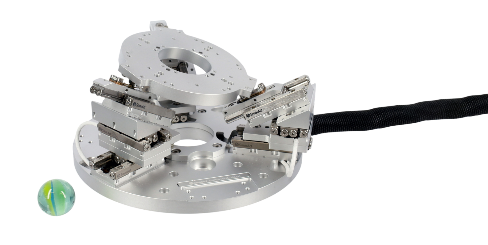

    Система позиционирования SMARPOD 110.45

    Система позиционирования SMARPOD 110.45

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Механические характеристики

    • Диапазон перемещения
    • 20 мм (X); 20 мм (Y); 10 мм (Z)
    • Диапазон вращения
    • 21° (Θx); 24° (Θy); 38° (Θz)
    • Максимальная нормальная нагрузка
    • 5 Н
    • Максимальная вертикальная нагрузка
    • 2.5 Н
    • Описание
    • Характеристики
    • Документация

    SMARPOD - система позиционирования, сходная с  гексаподами. SMARPOD гарантируют высокое разрешение перемещения и отличную повторяемость. По сравнению с другими 6D системами SMARPOD обладает более высокой жесткостью конструкции.Программное обеспечение позволяет легко интегрировать устройства в Вашу собственную систему управления, обеспечивая очень короткое время установки.

    SMARPOD, как и все другие продукты SmarAct, можно легко адаптировать под конкретные требования, будь это просто модификация только основания или верхней плиты или создание совершенно другой по конфигурации системы.

    SMARPOD среднего размера 110.45 способен позиционировать полезные нагрузки до 5 Н с 6 степенями свободы.

    SMARPOD 110.45 - это система позиционирования среднего размера, похожая на гексапод. Благодаря большому диапазону перемещения данная система универсалена. Опционально, платформа может быть оснащена монтажными стойками для инструментов, компонентов или датчиков, преобразовывающими систему позиционирования в базовое устройство для микросборки и любого другого применения, связанного с точным выравниванием.

    Как и другие SmarAct SMARPOD, модель 110.45 также доступна в версиях с высоким и сверхвысоким вакуумом или из полностью немагнитных материалов.

    Особенности

    • Определяемая пользователем точка поворота и выравнивание по оси
    • Отверстие в верхней платформе для получения доступа снизу системы или для "оптического" доступа к установленным объектам
    • Высокое разрешение (1 нм/1 мкрад)

    Опции по заказу

    • Модель для вакуума HV (10-6 мбар); UHV / UHVT (10-11 мбар)
    • Модель из немагнитных материалов (-NM)

    Компания АО «ЛЛС»  поставляет продукцию SmarAct на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку, а также поставку образцов.

    Характеристики
    • Параметр
      Значение
    • Механические характеристики
    • Диапазон перемещения
      20 мм (X); 20 мм (Y); 10 мм (Z)
    • Диапазон вращения
      21° (Θx); 24° (Θy); 38° (Θz)
    • Максимальная нормальная нагрузка
      5 Н
    • Максимальная вертикальная нагрузка
      2.5 Н
    • Размеры
      Ø110 мм
    • Высота платформы (над уровнем земли)
      45 мм
    • Вес
      400 г
    • Обратная связь
    • Тип датчика
      S, SC
    • Наименьший инкремент движения
      1 нм
    • Наименьший инкремент вращения
      1 мкрад
    • Повторяемость
      < ± 200 нм (на всем диапазоне перемещения), < ± 15 (1 мм линейного перемещения), < ± 10 мкрад (вращение)
