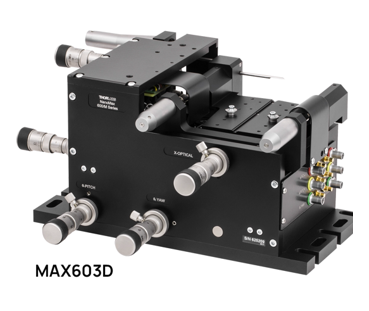

MAX603D – шестиосевой нанопозиционер с дифференциальными микрометрами для ручной настройки и встроенными пьезоактуаторами с замкнутым контуром управления. Обеспечивает грубую и точную настройку по всем шести осям: перемещение до 4 мм (грубо) и 300 мкм (точно) по X, Y, Z, а также вращение до 6° (грубо) и 18 угловых минут (точно) по θx, θy, θz. Пьезоактуаторы с замкнутым контуром (30 мкм хода) компенсируют гистерезис, крип и температурный дрейф. Встроенный датчик деформации обеспечивает обратную связь для точного позиционирования. Идеальное решение для оптической стыковки волокон, позиционирования волноводов и других задач прецизионной фотоники.
Ключевые особенности
- Шесть степеней свободы (X, Y, Z, θx, θy, θz)
- Дифференциальные микрометры DRV3 для грубой и точной ручной настройки
- Встроенные пьезоактуаторы с замкнутым контуром (ход 30 мкм)
- Теоретическое разрешение пьезо: 1,0 нм (линейное) и 0,018 мкрад (угловое)
- Компенсация гистерезиса, крипа и температурного дрейфа
- Модульная конструкция — возможность замены приводов
- Шкалы грубой настройки: 10 мкм (разрешение 5 мкм)
- Шкалы точной настройки: 1 мкм (разрешение 0,5 мкм)
- В комплекте: шесть PAA100 и шесть PAA622
|
Модель
|
MAX603D |
|
Оси перемещения
|
X, Y, Z, θx, θy, θz |
|
Ход (грубый), X, Y, Z
|
4 мм |
|
Ход (точный), X, Y, Z
|
300 мкм |
|
Ход (грубый), θx, θy, θz
|
6° (105 мрад) |
|
Ход (точный), θx, θy, θz
|
18 угл. мин (5,2 мрад) |
|
Шаг грубой настройки
|
500 мкм/об |
|
Шаг точной настройки
|
50 мкм/об |
|
Разрешение по шкале (грубо)
|
10 мкм |
|
Разрешение по шкале (точно)
|
1 мкм |
|
Пьезо: диапазон напряжений
|
0–75 В |
|
Пьезо: ход, X, Y, Z
|
30 мкм |
|
Пьезо: ход, θx, θy, θz
|
1,8 угл. мин (0,52 мрад) |
|
Пьезо: разрешение (линейное)
|
1,0 нм |
|
Пьезо: разрешение (угловое)
|
0,018 мкрад |
|
Комплектация кабелями
|
PAA100 (6 шт.), PAA622 (6 шт.) |
- Волоконно-оптическая стыковка
- Позиционирование оптических волноводов
- Совмещение фотонных интегральных схем
- Лабораторные исследования в области фотоники
