Современные системы прецизионного позиционирования: типы приводов и критерии выбора
Развитие технологий позиционирования
Данная статья открывает цикл материалов, посвящённых системам прецизионного позиционирования. В публикациях серии будут последовательно рассмотрены технологии, конструктивные особенности и области применения позиционирующих систем, представляющих интерес для предприятий лазерной отрасли и оптического приборостроения. В первой статье приведена классификация систем позиционирования по типу привода: ручные позиционеры, моторизованные системы с шаговыми двигателями, сервоприводы и прямоприводные решения. Также затронуты вопросы классификации по типу направляющих, числу степеней свободы и целевому назначению. Изложенные материалы призваны помочь инженерам и техническим специалистам в выборе оптимальных решений для задач лазерной обработки, оптической юстировки и измерительных систем.
Современные системы позиционирования являются важным компонентом в высокотехнологичных отраслях, от научных исследований до промышленного производства. Рынок этих систем постоянно развивается, предлагая широкий спектр решений: от ручных лабораторных столиков до многоосевых гексаподов и промышленных линейных модулей. Это развитие обусловлено необходимостью повышения точности, скорости и надежности в различных приложениях.
Основные направления развития в данной области включают повышение точности и повторяемости позиционирования, с достижением субмикронного и нанометрового разрешения. Также наблюдается увеличение скорости и ускорения, что приводит к сокращению времени установления и улучшению динамических характеристик систем. Расширение функциональности проявляется в интеграции с измерительным оборудованием, применении алгоритмов активной юстировки и увеличении количества управляемых осей. Адаптация к экстремальным условиям эксплуатации, таким как вакуум, криогенные температуры и сильные магнитные поля, формируют отдельное направление развития. Системная интеграция, объединяющая механические узлы, приводы, датчики и контроллеры в комплексные системы, часто поставляемые в виде готовых решений, является одним из доминирующих трендов современных систем позиционирования.
В лабораторных условиях сохраняется потребность в ручных линейных столиках, вращательных платформах и гониометрах. Эти устройства обеспечивают простоту интеграции, не требуют внешнего электропитания и позволяют оператору напрямую регулировать положение компонентов. Их применение целесообразно в задачах, где изменение координат осуществляется периодически, а автоматическое сканирование не является основной функцией.
| Изображение | Применение |
|---|---|
|

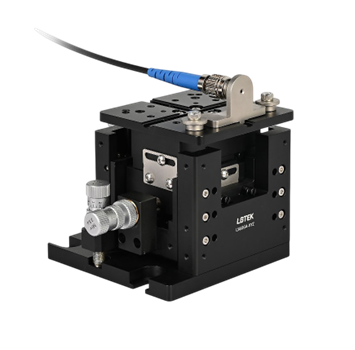

Позиционирование волоконных компонентов |
|

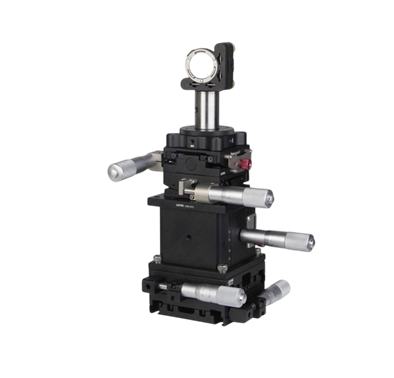

Позиционирование оптических компонентов |
|

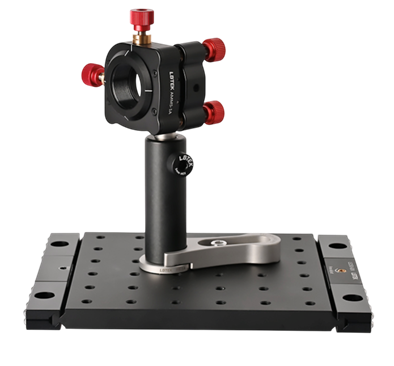

Низкопрофильные системы |
Моторизованные системы, напротив, широко применяются в автоматизированных измерительных, производственных и исследовательских установках. Они обеспечивают программную установку координат, высокую повторяемость перемещений, синхронизацию с измерительными приборами, выполнение сканирования и реализацию сложных траекторий. В состав таких систем могут входить линейные и вращательные оси, пьезоэлектрические позиционеры, датчики положения, силовые драйверы, многоосевые контроллеры и специализированное программное обеспечение.
| Изображение | Применение |
|---|---|
|
Квантовые вычисления |
|
Автоматизированная сборка волоконно-оптических массивов |
|
Совмещение волокон с компонентами интегральной фотоники |
Классификация по типу привода
Выбор типа привода является одним из ключевых решений при проектировании системы позиционирования, поскольку он напрямую определяет ее эксплуатационные характеристики и спектр возможных применений.
Ручные системы позиционирования
Ручные позиционеры составляют базовый сегмент рынка лабораторной оптомеханики. Их использование оправдано в установках, где оператор осуществляет ручное изменение координаты компонента, автоматическое сканирование отсутствует, а достигнутое положение должно сохраняться в течение продолжительного времени. Основными преимуществами данного класса оборудования являются простота конструкции, низкая стоимость и независимость от электропитания.

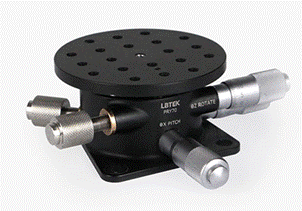

К данной категории относятся линейные столики с микрометрическими головками, столики с дифференциальными микрометрами, платформы с регулировочными винтами, вращательные столики, гониометры, наклонные платформы, интегрированные XYZ-системы и многоосевые волоконные позиционеры.
Микрометрические головки широко применяются в ручных линейных столиках благодаря сочетанию относительно большого диапазона перемещения, контролируемого шага регулировки и простой механической интеграции. В конструкции столика микрометрическая головка, как правило, воздействует на подвижную платформу через контактную поверхность, а возвратное усилие обеспечивается пружиной. В зависимости от класса оборудования используются направляющие типа «ласточкин хвост», шариковые направляющие или перекрестно-роликовые направляющие. Компания LBTEK предлагает ручные линейные столики общего назначения, а также интегрированные многоосевые системы для оптической юстировки и позиционирования волокон.

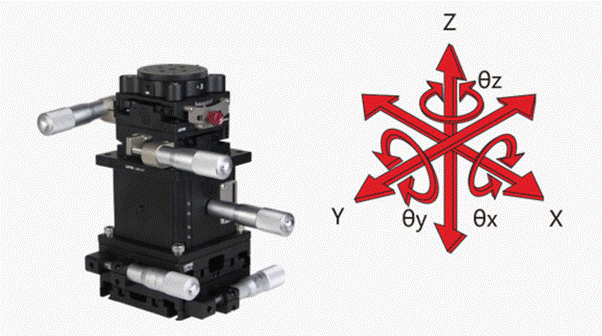

Пример ручного многоосевого поозиционера
Дифференциальные микрометры используются в системах, где чувствительности стандартной микрометрической головки недостаточно. Их конструкция обеспечивает грубую установку координаты и последующую тонкую регулировку с уменьшенным шагом. Данный тип привода преимущественно применяется в позиционерах для оптических волокон, лазерных диодов и микрооптических элементов, положение которых требует коррекции с микрометровой чувствительностью.

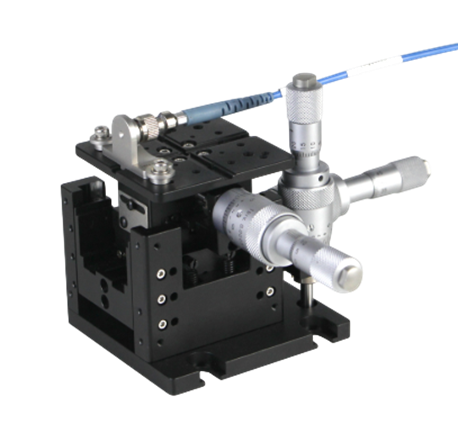

В линейке LBTEK представлен трехосевой столик LS60G-XYZ с дифференциальными микрометрами, обеспечивающий ход 13 мм по каждой оси, грубую регулировку с разрешением 10 мкм и тонкую регулировку с минимальным делением 0,5 мкм. Это решение предназначено для задач, где оператор вручную оптимизирует положение по измеряемому сигналу, например, по оптической мощности на выходе волокна. Дифференциальный привод занимает промежуточное положение между стандартным ручным столиком и моторизованной системой, обеспечивая более высокую точность регулировки без применения электродвигателя, энкодера и контроллера. Однако при этом сохраняются ограничения, характерные для ручного позиционирования, такие как зависимость результата от квалификации оператора, отсутствие программного сканирования и невозможность автоматического восстановления ранее заданной координаты.
|
|
Среди производителей ручных позиционеров следует отметить крупнейших мировых производителей в этой области - Thorlabs, Newport, Standa, Luminos а также азиатских конкурентов LBTEK, Kohzu Precision, OMTOOLS. Основные различия между их продукцией связаны с типом направляющих (например, «ласточкин хвост» для общих лабораторных задач или перекрестно-роликовые для повышенных требований к жесткости и точности траектории), размером платформы, допустимой нагрузкой, диапазоном перемещения, ошибкой прямолинейности, угловыми отклонениями, качеством микрометрической головки и монтажным стандартом.
| Производитель | Пример продукции |
|---|---|
| Kohzu Precision |

|
| Newport |
|
| Thorlabs |
|
| Luminos |
|
Моторизованные системы позиционирования
Моторизованные позиционеры являются неотъемлемой частью систем, требующих автоматической установки координат, высокой повторяемостью, дистанционного управления, выполнения сканирования, синхронизации с измерениями или интеграции в производственное оборудование. В данном сегменте применяются шаговые двигатели, бесщеточные сервомоторы, прямые линейные и вращательные приводы.

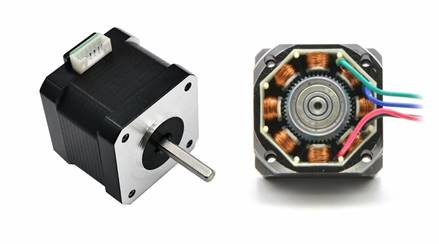

Шаговые двигатели
Шаговые двигатели широко применяются в лабораторных моторизованных столиках. Их популярность обусловлена относительно простой системой управления, высоким моментом на малой скорости, устойчивым удержанием положения. Разрешение команды определяется шагом двигателя, передаточным отношением механической передачи и режимом микрошагового управления. Фактическое минимальное перемещение также зависит от трения, люфта, жесткости, нагрузки и качества направляющей.
Компании Thorlabs и LBTEK активно используют шаговые двигатели в своих моторизованных линейных и вращательных позиционерах, а также предлагают отдельные настольные и модульные контроллеры. Их системы поддерживают микрошаговое управление, настройку скорости и ускорения, поиск исходного положения и программное управление через стандартные интерфейсы. Преимущества шагового двигателя включают относительно невысокую стоимость, высокий удерживающий момент, простое формирование дискретных перемещений и удобство интеграции в лабораторные системы. Ограничения связаны со снижением момента при увеличении скорости, возможностью пропуска шагов в разомкнутой системе (без обратной связи), нагревом при удержании положения. Шаговые позиционеры находят применение в спектроскопии, микроскопии, автоматизированной перемещении оптических элементов, перемещении образцов, управлении фильтрами и поляризаторами, а также в медленном сканировании и лабораторных измерительных комплексах.
| Thorlabs | LBTEK |
|---|---|
Линейный позиционер LNR502(/M), Thorlabs
|
Линейный позиционер EM-LSS65-13C1, LBTEK
|

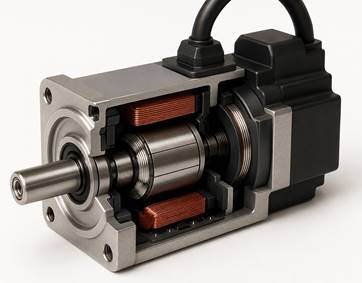

Сервоприводы постоянного тока
Сервопривод функционирует в замкнутом контуре обратной связи, где контроллер непрерывно сравнивает заданное положение с сигналом энкодера и корректирует управляющее воздействие на двигатель. В зависимости от конструкции используются коллекторные двигатели постоянного тока, бесщеточные двигатели и прямые линейные или вращательные приводы. Сервосистемы предназначены для задач с повышенными требованиями к скорости, плавности движения, времени установления и устойчивости к изменению нагрузки. Они применяются в автоматизированных измерительных системах, лазерной обработке, машинном зрении, инспекции полупроводниковых пластин, сборочных установках и производственном оборудовании.
Основными преимуществами сервопривода являются контроль фактического положения, высокая скорость, плавное перемещение и уменьшенный риск незарегистрированной потери координаты. Основные ограничения связаны с более высокой стоимостью и зависимостью характеристик от качества энкодера, жесткости механики и параметров передачи. Thorlabs и LBTEK предлагают моторизованные столики с DC-сервомоторами, а Newport выпускает линейные и вращательные позиционеры с различными типами двигателей. В системах Aerotech и Physik Instrumente (PI) сервоприводы преимущественно применяются в более высокопроизводительных установках, включая координатные столы, гексаподы.

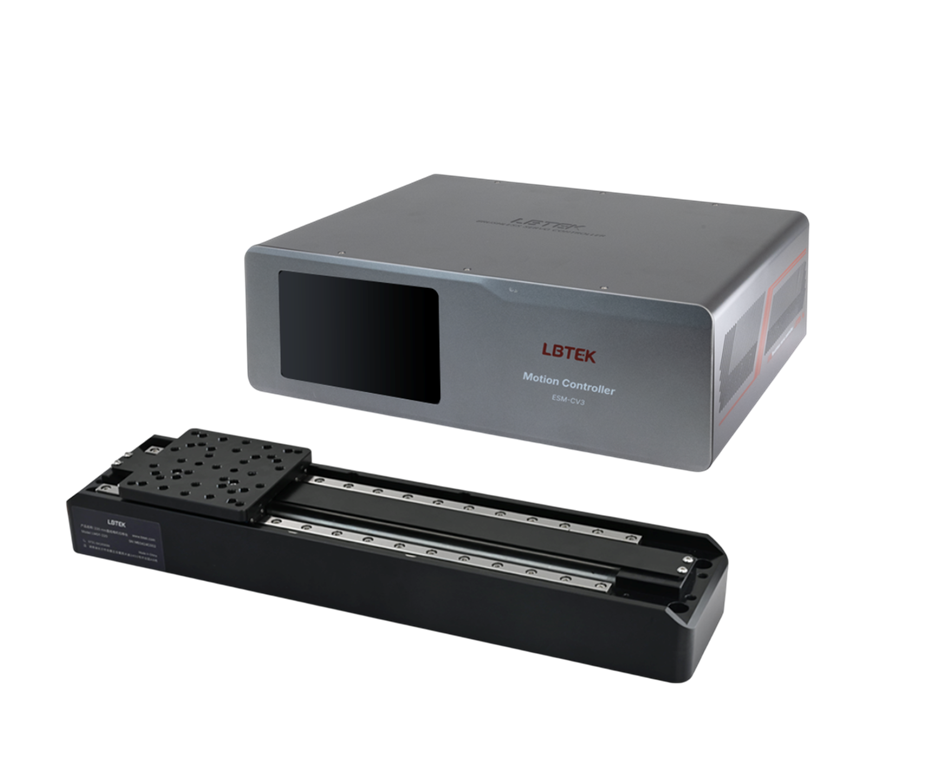

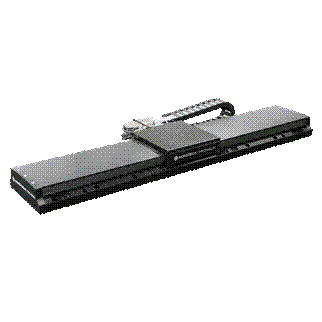

| LBTEK LMDT-100 и контроллер ESM-CV1 | Aerotech PRO165LM-100 | PI M-414.1PD |
|---|---|---|
|
|
|

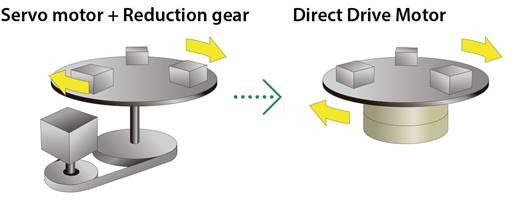

Прямые приводы (Direct Drive)
В прямоприводных системах отсутствует механическая передача между двигателем и подвижной платформой, что позволяет двигателю создавать усилие непосредственно на рабочем органе. Исключение винтовой, ременной или зубчатой передачи устраняет механический люфт, уменьшает количество изнашиваемых компонентов и значительно повышает динамические характеристики. Прямые линейные и вращательные приводы являются одним из основных направлений развития для компаний Aerotech, PI и производителей оборудования для полупроводниковой промышленности. Такие системы применяются в задачах, где требуются высокая скорость, значительное ускорение, короткое время установки положения и интенсивный рабочий цикл.
Позиционер с прямым приводом требует высокоточного энкодера и производительного контроллера. Поскольку механическое самоторможение отсутствует, необходимо учитывать поведение оси при отключении питания. Дополнительным фактором является тепловыделение двигателя, расположенного непосредственно в области позиционера. В высокоточных системах используются меры тепловой стабилизации, жидкостное охлаждение и конструктивное отделение тепловых источников от измерительной части.

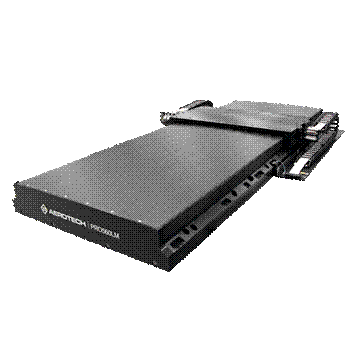

| Aerotech PRO560LM-0300 | PI V-827.0300A1 |
|---|---|
|
|
Заключение
В статье рассмотрена классификация систем прецизионного позиционирования по типу привода. Выделены четыре основные группы:
- Ручные позиционеры – для периодической ручной юстировки оптических компонентов и волоконных элементов.
- Шаговые двигатели – для лабораторных моторизованных систем с программным управлением координатами.
- Сервоприводы – для задач с повышенными требованиями к скорости, плавности и обратной связи по положению.
- Прямые приводы – для высокопроизводительных применений с экстремальными скоростями и ускорениями.
