FM6-53-L / FM6-53-R
Характеристики
X (грубо)
—
±6,5 мм
X (точно)
—
0,3 мм
Y (грубо)
—
±6,5 мм
Y (точно)
—
0,3 мм
Z
—
±6,5 мм
θx
—
±3°
θy
—
±3°
θz
—
±3°
X (грубо, мин. цена деления)
—
10 мкм
X (точно, мин. цена деления)
—
0,5 мкм
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

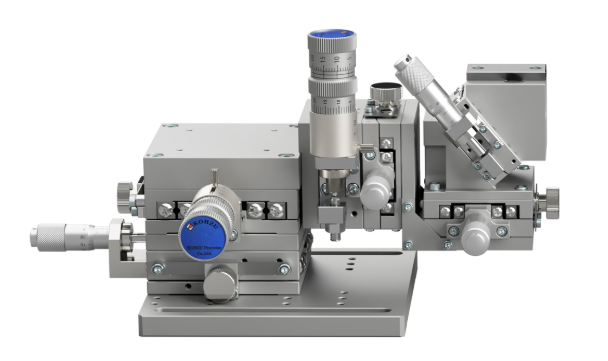

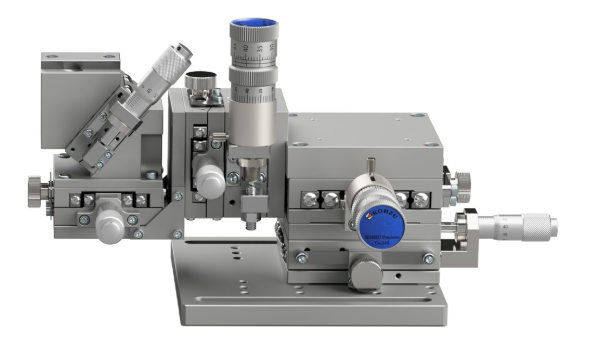

Компактная шестиосевая ручная юстировочная станция, разработанная специально для высокоточного позиционирования оптических волокон. По осям X и Y установлены прецизионные позиционеры Kohzu с субмикронным разрешением, обеспечивающие точную настройку, остальные оси оснащены стандартными микрометрами. Конструкция обладает повышенной жёсткостью по сравнению с предыдущими моделями, что позволяет устанавливать не только волоконные держатели, но и специализированные микроскопы для оптической юстировки, сокращая время выравнивания волокна.
Ключевые особенности
- Шесть степеней свободы (X, Y, Z, θx, θy, θz)
- Прецизионные позиционеры Kohzu по осям X и Y
- Субмикронное разрешение по осям X и Y (0,5 мкм)
- Повышенная жёсткость конструкции
- Возможность установки микроскопа для оптической юстировки
- Два исполнения: левое (L) и правое (R)
Документы
|
X (грубо)
|
±6,5 мм |
|
X (точно)
|
0,3 мм |
|
Y (грубо)
|
±6,5 мм |
|
Y (точно)
|
0,3 мм |
|
Z
|
±6,5 мм |
|
θx
|
±3° |
|
θy
|
±3° |
|
θz
|
±3° |
|
X (грубо, мин. цена деления)
|
10 мкм |
|
X (точно, мин. цена деления)
|
0,5 мкм |
|
Y (грубо, мин. цена деления)
|
10 мкм |
|
Y (точно, мин. цена деления)
|
0,5 мкм |
|
Z (мин. цена деления)
|
10 мкм |
|
θx (мин. цена деления)
|
≈0,0087° |
|
θy (мин. цена деления)
|
≈0,0059° |
|
θz (мин. цена деления)
|
≈0,0073° |
|
Исполнение
|
Левое (FM6-53-L) / Правое (FM6-53-R) |
- Юстировка оптических волокон
- Стыковка волоконно-оптических компонентов
- Сборка и тестирование фотонных интегральных схем
- Лабораторные исследования в области фотоники
