LS60G-XYZ
Характеристики
Модель
—
LS60G-XYZ
Количество осей
—
3 (X, Y, Z)
Ход по каждой оси
—
13 мм
Разрешение грубой настройки
—
10 мкм
Разрешение точной настройки
—
0,5 мкм
Ход за один оборот (грубо)
—
0,5 мм
Ход за один оборот (точно)
—
0,025 мм
Размер платформы
—
60 × 60 мм
Высота столика
—
69,5 ± 6,5 мм
Прямолинейность перемещения
—
±10 мкм
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Дистрибьютор LBTEK в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции LBTEK, полную техническую поддержку, а также поставку образцов.

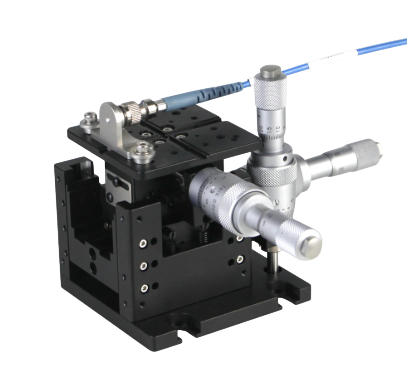

LS60G-XYZ – прецизионный трёхосевой позиционер для волоконно-оптических систем. Обеспечивает плавное и точное перемещение по осям X, Y и Z с грубой и точной настройкой. Оснащён дифференциальными микрометрами Mitutoyo, что позволяет выполнять тонкие юстировки с разрешением до 0,5 мкм. Платформа имеет стандартные посадочные отверстия и пазы для установки на оптические столы. Подходит для задач волоконной стыковки, юстировки оптических компонентов и лабораторных исследований.
Ключевые особенности
- Дифференциальные микрометры Mitutoyo (грубая и точная настройка)
- Перекрёстные роликовые направляющие для высокой жёсткости и точности
- Высокая нагрузочная способность (до 3 кг)
- Компактные габариты (60 × 60 мм)
- Наличие резьбовых отверстий M2, M3, M4 для расширения оснастки
- Возможность фиксации положения двумя способами (шестигранник или накатные винты)
- Установка на оптические столы (отверстия M6 и пазы)
Документы
|
Модель
|
LS60G-XYZ |
|
Количество осей
|
3 (X, Y, Z) |
|
Ход по каждой оси
|
13 мм |
|
Разрешение грубой настройки
|
10 мкм |
|
Разрешение точной настройки
|
0,5 мкм |
|
Ход за один оборот (грубо)
|
0,5 мм |
|
Ход за один оборот (точно)
|
0,025 мм |
|
Размер платформы
|
60 × 60 мм |
|
Высота столика
|
69,5 ± 6,5 мм |
|
Прямолинейность перемещения
|
±10 мкм |
|
Максимальная нагрузка
|
3 кг |
|
Направляющие
|
Перекрёстные роликовые |
|
Крепёжные отверстия
|
M2, M3, M4, M6 |
|
Посадочный паз
|
3 мм |
- Волоконно-оптическая стыковка и юстировка
- Сборка и тестирование оптических компонентов
- Лабораторные исследования в области фотоники
