PRO560LM-0300
Характеристики
Модель
—
PRO560LM-0300
Производитель
—
Aerotech
Ход
—
300 мм
Стандартная точность позиционирования
—
±10 мкм
Калиброванная точность позиционирования
—
±1 мкм
Разрешение (мин. инкрементальное перемещение)
—
5 нм (с энкодером E1)
Двунаправленная повторяемость
—
±0,4 мкм
Прямолинейность по горизонтали
—
±3 мкм
Прямолинейность по вертикали
—
±3 мкм
Угловая погрешность (θY)
—
49 мкрад
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

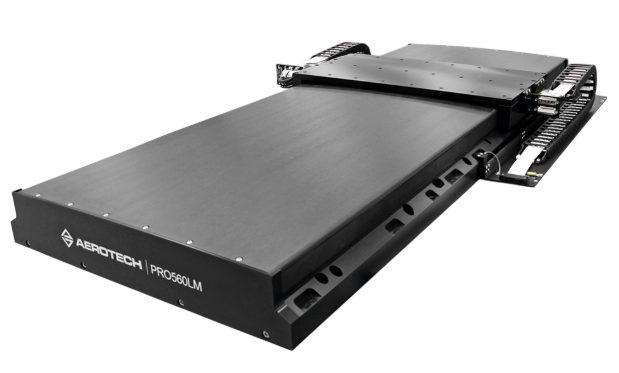

PRO560LM-0300 – прецизионный линейный столик с прямым приводом от бескатушечного линейного серводвигателя. Отсутствие механических передач обеспечивает сверхплавное движение и высокую точность позиционирования. Оснащён линейным энкодером высокого разрешения (минимальное инкрементальное перемещение до 5 нм). Конструкция на механических подшипниках качения с рециркуляцией шариков выдерживает высокие нагрузки (до 150 кг). Применяется в лазерной обработке материалов, прецизионной метрологии, производстве электроники, полупроводников, волоконно-оптических системах и других высокотехнологичных отраслях.
Ключевые особенности
- Прямой привод от бескатушечного линейного серводвигателя
- Отсутствие люфта
- Разрешение до 5 нм
- Калиброванная точность позиционирования ±1 мкм
- Двунаправленная повторяемость ±0,4 мкм
- Высокая нагрузочная способность (150 кг)
- Максимальная скорость 2 м/с, ускорение до 3 g
- Защита от загрязнений (твёрдый кожух и боковые уплотнения)
- Опция ThermoComp® для компенсации температурных искажений
- Возможность воздушного охлаждения для увеличения силы
Документы
|
Модель
|
PRO560LM-0300 |
|
Производитель
|
Aerotech |
|
Ход
|
300 мм |
|
Стандартная точность позиционирования
|
±10 мкм |
|
Калиброванная точность позиционирования
|
±1 мкм |
|
Разрешение (мин. инкрементальное перемещение)
|
5 нм (с энкодером E1) |
|
Двунаправленная повторяемость
|
±0,4 мкм |
|
Прямолинейность по горизонтали
|
±3 мкм |
|
Прямолинейность по вертикали
|
±3 мкм |
|
Угловая погрешность (θY)
|
49 мкрад |
|
Угловая погрешность (θX)
|
39 мкрад |
|
Угловая погрешность (θZ)
|
49 мкрад |
|
Максимальная скорость
|
2 м/с |
|
Максимальное ускорение
|
3 g |
|
Максимальное непрерывное усилие (стандарт)
|
532,4 Н |
|
Максимальное непрерывное усилие (с воздушным охлаждением)
|
792,6 Н |
|
Максимальная горизонтальная нагрузка
|
150 кг |
|
Максимальная боковая нагрузка
|
150 кг |
|
Масса подвижной части
|
25,0 кг |
|
Масса столика
|
90,4 кг |
|
Материал
|
Анодированный алюминий |
- Лазерная обработка материалов
- Прецизионная метрология, контроль и микроскопия
- Производство и контроль электроники и печатных плат
- Обработка дисплеев
- Эксперименты с синхротронным и лазерным излучением
- Производство медицинских изделий
- Полупроводниковое производство
- Волоконно-оптические системы и кремниевая фотоника
- Аддитивное производство и прецизионная сборка
