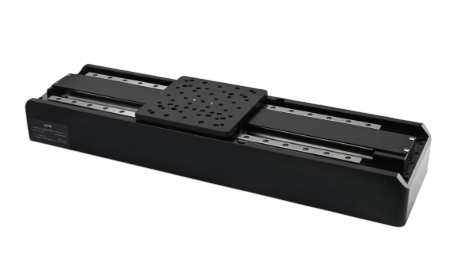

LMDT-100 – высокоточный моторизованный линейный столик с бесщеточным линейным двигателем постоянного тока. Отсутствие промежуточных механических передач исключает износ узлов трансмиссии и гарантирует стабильность точности позиционирования в течение длительного срока службы. Оснащён оптической системой обратной связи с замкнутым контуром, обеспечивающей высокую повторяемость и точность перемещения. При скорости до 400 мм/с и ускорении до 5000 мм/с² столик подходит для высокопроизводительных применений: автоматического совмещения, контроля поверхности, маппинга и тестирования. Для работы требуется контроллер серии ESM-CVx.
Ключевые особенности
- Бесщеточный линейный двигатель постоянного тока
- Разрешение 50 нм
- Двунаправленная повторяемость ±0,25 мкм
- Точность калибровки оси ±2 мкм
- Максимальная скорость 400 мм/с
- Ускорение до 5000 мм/с²
- Оптическая система обратной связи с замкнутым контуром
- Поддержка вторичной разработки (C/C++, LabVIEW, C#, Python и др.)
|
Модель
|
LMDT-100 |
|
Тип двигателя
|
Бесщеточный линейный двигатель постоянного тока |
|
Ход
|
100 мм |
|
Разрешение
|
50 нм |
|
Двунаправленная повторяемость позиционирования
|
±0,25 мкм |
|
Точность калибровки оси
|
±2 мкм |
|
Максимальная скорость перемещения
|
400 мм/с |
|
Максимальное ускорение
|
5000 мм/с² |
|
Минимальное повторяемое инкрементальное перемещение
|
0,2 мкм |
|
Угловая погрешность по оси θY
|
±0,01° |
|
Угловая погрешность по оси θZ
|
±0,01° |
|
Плоскотность
|
±5 мкм |
|
Прямолинейность перемещения
|
±5 мкм |
|
Максимальная горизонтальная нагрузка
|
3 кг |
|
Масса
|
2,7 кг |
|
Совместимые контроллеры
|
ESM-CVx |
- Автоматическое совмещение и калибровка
- Контроль поверхности и маппинг
- Высокоточное тестирование
- Промышленные измерения и позиционирование
