LNR502(/M)
Характеристики
Модель
—
LNR502(/M)
Ход
—
50 мм
Двунаправленная повторяемость
—
±3,9 мкм
Однонаправленная повторяемость
—
±1,6 мкм
Люфт
—
< 6 мкм
Минимальное достижимое инкрементальное перемещение
—
0,05 мкм
Минимальное повторяемое инкрементальное перемещение
—
1 мкм
Точность возврата в исходное положение
—
±1,0 мкм
Максимальная скорость перемещения
—
50 мм/с
Максимальное ускорение
—
50 мм/с²
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
Прямой поставщик Thorlabs в РФ и странах Таможенного Союза АО «ЛЛС» предлагает наиболее выгодные условия поставки продукции Thorlabs в 2026 году, полную техническую поддержку, а также поставку образцов.

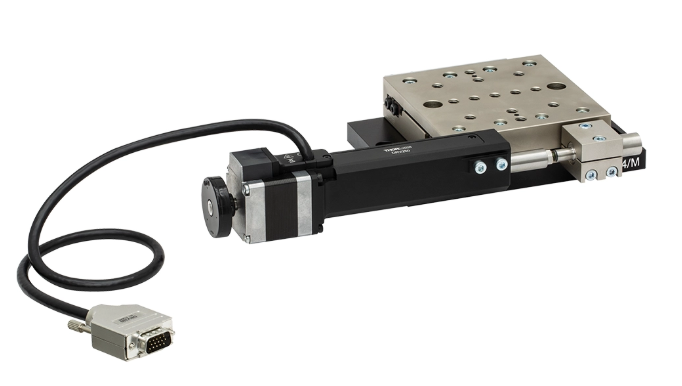

LNR502(/M) – прецизионный моторизированный линейный позиционер с ходом 50 мм. Оснащён шаговым двигателем и прецизионной шарико-винтовой передачей. Позиционер обеспечивает высокую повторяемость и минимальное инкрементальное перемещение до 0,05 мкм. Конструкция на перекрёстных роликовых направляющих гарантирует плавность хода и отсутствие люфта. Подходит для автоматизации оптических измерений, позиционирования компонентов и лабораторных исследований.
Ключевые особенности
- Ход 50 мм
- Шаговый двигатель с шарико-винтовой передачей
- Перекрёстные роликовые направляющие
- Минимальное инкрементальное перемещение 0,05 мкм
- Двунаправленная повторяемость ±3,9 мкм
- Высокая нагрузочная способность (до 48 кг горизонтально)
- Компактные габариты
- Совместимость с контроллерами Thorlabs (K-Cube, T-Cube, APT)
Документы
|
Модель
|
LNR502(/M) |
|
Ход
|
50 мм |
|
Двунаправленная повторяемость
|
±3,9 мкм |
|
Однонаправленная повторяемость
|
±1,6 мкм |
|
Люфт
|
< 6 мкм |
|
Минимальное достижимое инкрементальное перемещение
|
0,05 мкм |
|
Минимальное повторяемое инкрементальное перемещение
|
1 мкм |
|
Точность возврата в исходное положение
|
±1,0 мкм |
|
Максимальная скорость перемещения
|
50 мм/с |
|
Максимальное ускорение
|
50 мм/с² |
|
Рекомендуемая вертикальная нагрузка
|
≤ 10 кг |
|
Максимальная вертикальная нагрузка
|
10 кг |
|
Рекомендуемая горизонтальная нагрузка
|
≤ 25 кг |
|
Максимальная горизонтальная нагрузка
|
48 кг |
|
Угловая погрешность по оси θY
|
0,03° (524 мкрад) |
|
Угловая погрешность по оси θZ
|
0,015° (262 мкрад) |
|
Двунаправленная точность позиционирования
|
35 мкм |
|
Габариты (Ш × Г × В)
|
266,7 × 136,8 × 51,0 мм |
|
Масса
|
2,8 кг |
- Автоматизация оптических измерений
- Позиционирование оптических компонентов
- Лабораторные исследования
- Сборочные операции в оптике и фотонике
