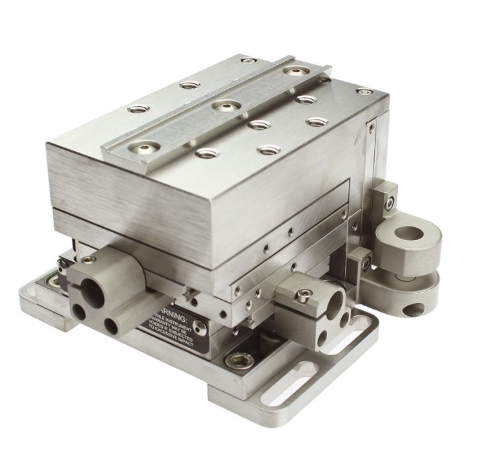

562F-XYZ-LH
Характеристики
Модель
—
562F-XYZ-LH
Производитель
—
Newport
Тип столика
—
Леворукий (Left-Handed)
Оси перемещения
—
X, Y, Z
Ход по X, Y, Z
—
13 мм
Тип резьбы
—
8-32 и 1/4-20
Нагрузочная способность
—
156 Н
Угловое отклонение
—
< 100 мкрад
Высота оптической оси
—
98,4 мм
Материал
—
Нержавеющая сталь
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка
562F-XYZ-LH – прецизионный трёхосевой линейный столик из нержавеющей стали для высокоточного позиционирования оптических волокон. Конструкция на перекрёстных роликовых направляющих с термически согласованными закалёнными стальными элементами обеспечивает исключительную прямолинейность хода и устойчивость к вибрациям, превосходящую пружинные флексуры. Каждый столик проходит проверку на шестиосевом интерферометре. Модель с левосторонним расположением позволяет эргономично размещать актуаторы. Столик поставляется без актуаторов – доступен широкий выбор ручных и моторизованных вариантов.
Ключевые особенности
- Конструкция из нержавеющей стали для долговременной стабильности
- Перекрёстные роликовые направляющие с предварительным натягом (устойчивость к вибрациям)
- Угловое отклонение < 100 мкрад
- Ход 13 мм по каждой оси
- Механизм фиксации, не влияющий на позиционирование
- Быстрая замена актуаторов на любой оси
- Dovetail-крепление для аксессуаров
- Совместимость с платформами наклона и поворота (до 6 степеней свободы)
- Высокая устойчивость к температурным изменениям
Документы
562F-XYZ-S_Чертеж
149,4 кб
- Волоконно-оптическое производство
- Научные исследования в области фотоники
- Высокоточная юстировка волокон
- Тестирование оптических компонентов
- Стыковка волокон и оптических приборов
