V-827.0300A1
Характеристики
Модель
—
V-827.0300A1
Производитель
—
Physik Instrumente (PI)
Ход
—
300 мм
Тип привода
—
Трёхфазный безжелезный линейный двигатель
Тип направляющих
—
Рециркуляционные шариковые подшипники
Максимальная скорость (без нагрузки)
—
2000 мм/с
Максимальное ускорение (без нагрузки)
—
10 м/с²
Номинальное усилие
—
210 Н
Пиковое усилие
—
720 Н
Прямолинейность (по Y)
—
±2 мкм
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

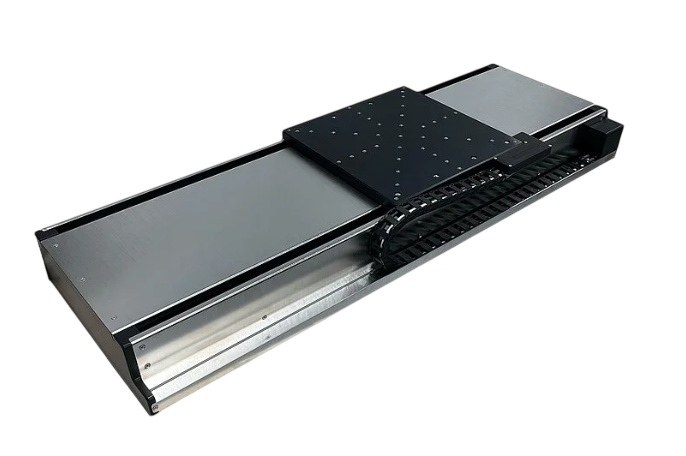

V-827.0300A1 – прецизионный линейный позиционер с прямым приводом от трёхфазного безжелезного линейного двигателя. Отсутствие механических передач и трения обеспечивает высокую динамику (ускорение до 10 м/с², скорость до 2000 мм/с) и длительный срок службы в круглосуточном режиме. Направляющие на рециркуляционных шариковых подшипниках гарантируют высокую нагрузочную способность (до 150 кг), прямолинейность и плоскостность перемещения. Оснащён инкрементальным линейным энкодером с разрешением 1 нм. Применяется в лазерной обработке, автоматизированной сборке, контрольных операциях и других высокопроизводительных промышленных задачах.
Ключевые особенности
- Прямой привод от трёхфазного безжелезного линейного двигателя
- Отсутствие люфта, механического трения и износа передач
- Разрешение энкодера 1 нм
- Калиброванная точность позиционирования ±0,25 мкм
- Двунаправленная повторяемость 0,3 мкм
- Высокая динамика: скорость до 2000 мм/с, ускорение до 10 м/с²
- Нагрузочная способность до 150 кг
- Боковые уплотнения для защиты от загрязнений
Документы
|
Модель
|
V-827.0300A1 |
|
Производитель
|
Physik Instrumente (PI) |
|
Ход
|
300 мм |
|
Тип привода
|
Трёхфазный безжелезный линейный двигатель |
|
Тип направляющих
|
Рециркуляционные шариковые подшипники |
|
Максимальная скорость (без нагрузки)
|
2000 мм/с |
|
Максимальное ускорение (без нагрузки)
|
10 м/с² |
|
Номинальное усилие
|
210 Н |
|
Пиковое усилие
|
720 Н |
|
Прямолинейность (по Y)
|
±2 мкм |
|
Плоскотность (по Z)
|
±2 мкм |
|
Pitch (θY)
|
±50 мкрад |
|
Yaw (θZ)
|
±30 мкрад |
|
Минимальное инкрементальное перемещение
|
0,025 мкм |
|
Калиброванная точность позиционирования
|
±0,25 мкм |
|
Двунаправленная повторяемость
|
0,3 мкм |
|
Датчик обратной связи
|
Инкрементальный линейный энкодер |
|
Сигнал энкодера
|
Sin/Cos, 1 Vpp |
|
Разрешение энкодера
|
1 нм |
|
Номинальное напряжение
|
96 В |
|
Номинальный ток (RMS)
|
7,6 А |
|
Пиковый ток (RMS)
|
26,2 А |
|
Постоянная силы
|
27,5 Н/А |
|
Максимальная горизонтальная нагрузка
|
150 кг |
|
Перемещаемая масса (без нагрузки)
|
5,0 кг |
|
Общая масса
|
18 кг |
|
Материал
|
Алюминий с твёрдым анодированием |
|
Размер платформы
|
270 × 270 мм |
|
Высота
|
100 мм |
|
Диапазон рабочих температур
|
5 … 50 °C |
- Лазерная обработка и абляция материалов
- Лазерная микрообработка и структурирование
- Резка стекла лазером
- Автоматизированная прецизионная сборка
- Автоматический оптический контроль (AOI)
- Рентгеновская инспекция и томография
- Резка пластин
- Измерительная техника
