M-414.1PD
Характеристики
Модель
—
M-414.1PD
Производитель
—
Physik Instrumente (PI)
Ход
—
100 мм
Тип привода
—
Двигатель постоянного тока с ActiveDrive
Передаточный механизм
—
Шарико-винтовая передача (шаг 2 мм)
Максимальная скорость
—
100 мм/с
Усилие привода
—
100 Н
Угловые погрешности (Pitch/Yaw)
—
±100 мкрад
Минимальное инкрементальное перемещение
—
0,5 мкм
Однонаправленная повторяемость
—
±0,25 мкм
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

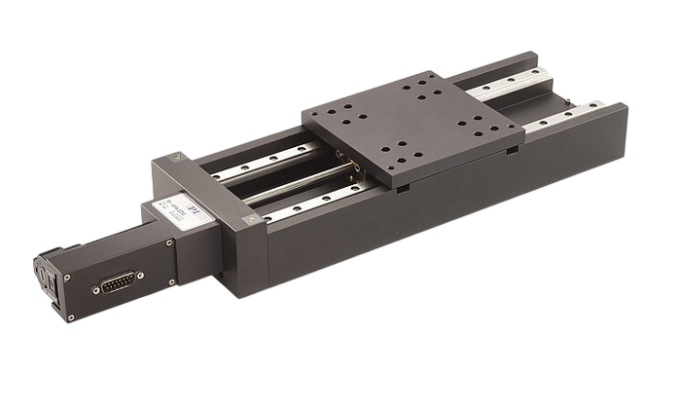

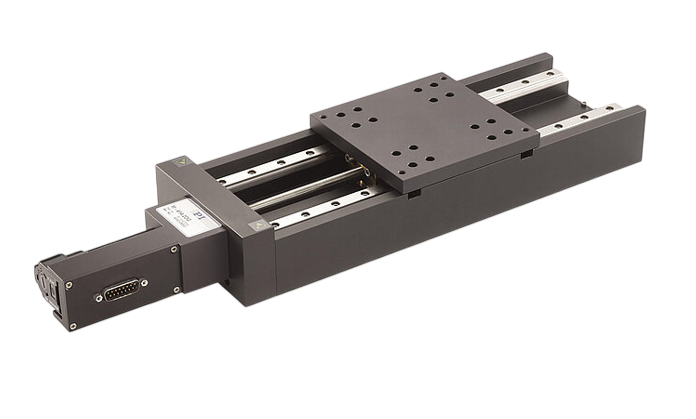

M-414.1PD – прецизионный линейный позиционер с шарико-винтовой передачей и двигателем постоянного тока. Обеспечивает высокую скорость перемещения (до 100 мм/с) и нагрузочную способность (до 500 Н по оси Z). Оснащён инкрементальным роторным энкодером с разрешением 4000 имп./об. Конструкция из анодированного алюминия с рециркуляционными шариковыми направляющими гарантирует долговечность и стабильность. Подходит для промышленных задач, требующих высоких нагрузок и циклов перемещения.
Ключевые особенности
- Шарико-винтовая передача и двигатель постоянного тока
- Высокая скорость до 100 мм/с
- Усилие привода 100 Н
- Инкрементальный роторный энкодер (4000 имп./об.)
- Высокая нагрузочная способность (500 Н по Z)
- Модульная конструкция (гибкая интеграция)
- Диапазон рабочих температур –20…+65 °C
Документы
|
Модель
|
M-414.1PD |
|
Производитель
|
Physik Instrumente (PI) |
|
Ход
|
100 мм |
|
Тип привода
|
Двигатель постоянного тока с ActiveDrive |
|
Передаточный механизм
|
Шарико-винтовая передача (шаг 2 мм) |
|
Максимальная скорость
|
100 мм/с |
|
Усилие привода
|
100 Н |
|
Угловые погрешности (Pitch/Yaw)
|
±100 мкрад |
|
Минимальное инкрементальное перемещение
|
0,5 мкм |
|
Однонаправленная повторяемость
|
±0,25 мкм |
|
Двунаправленная повторяемость
|
4 мкм |
|
Люфт
|
2 мкм |
|
Датчик обратной связи
|
Инкрементальный роторный энкодер |
|
Разрешение энкодера
|
4000 имп./об. |
|
Номинальное напряжение
|
24 В |
|
Жёсткость по оси X
|
8 Н/мкм |
|
Допустимое усилие по Y
|
200 Н |
|
Допустимое усилие по Z
|
500 Н |
|
Допустимый момент по θX
|
40 Н·м |
|
Допустимый момент по θY, θZ
|
20 Н·м |
|
Перемещаемая масса
|
480 г |
|
Общая масса
|
4400 г |
|
Материал
|
Анодированный алюминий |
|
Диапазон рабочих температур
|
–20 … +65 °C |
|
Рекомендуемые контроллеры
|
C-863, C-884, G-901, G-910, ACS |
- Промышленные системы позиционирования
- Автоматизация производственных процессов
- Лабораторные исследования
- Сборочные операции
