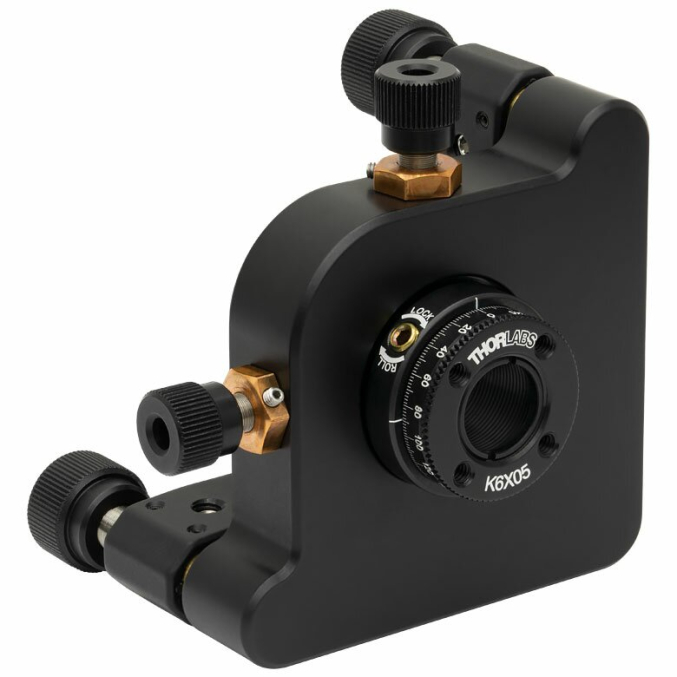

Шестиосевой кинематический держатель для оптики

Шестиосевой кинематический держатель для оптики
Характеристики
Размер оптики  Ø1/2", Ø1", Ø2"
Максимальная толщина оптики  0.57" (14.4 мм), 0.53" (13.4 мм)
Регулировка тангажа / рыскания  ±4°
X/Y регулировка  ±1.5 мм, ±2 мм
Z регулировка  ±3.2 мм
Градуировка шкалы каждые 2°/1°
Резьба SM05, SM1, SM2
Все характеристики
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Эти 6-осевые кинематические оптические крепления разработаны как универсальные высокоточные позиционеры. Оптическая система может перемещаться или вращаться вокруг 6 осей, и каждая ось имеет стопорный винт для устойчивости. Все три крепления используют регулировочные винты 1/4 "-80 для регулировки тангажа, рыскания и оси Z и регулировочные винты 3/16" -100 для регулировки осей x и y. На вращающемся корпусе оптики выгравирована градуированная шкала.

На вращающемся диске крепления K6XS имеется 4-40 отверстий для крепления монтажного приспособления для призмы K6A1 (продается отдельно). В ходе тестирования K6XS показал дрейф менее 15 мкрад за 48 часов в типичных условиях окружающей среды с колебанием температуры на 2 ° C. Оси X и Y на K6XS вызывают менее ± 50 мкм перекрестных помех при преобразовании во всем диапазоне, в то время как оси X и Y K6X05 и K6X2 вызывают перекрестные помехи менее ± 35 мкм.

Ключевые особенности:

  • Шесть регулировочных осей с замками
  • Независимая регулировка поворота по осям X, Y и 360 °
  • Доступны крепления для оптики Ø1 / 2 ", Ø1" или Ø2 "
  • # 8 (M4) Зенковки для монтажа на стойке

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
