EM6362D
Оптический анализатор спектра EM6362D обеспечивает измерения в диапазоне 600–1700 нм с точностью длины волны ±0.02 нм и мощностью ±0.4 дБ.
Подробности
Характеристики
Диапазон длин волн
—
600 нм - 1700 нм
Диапазон сканирования
—
0.2 нм - 1100 нм (весь диапазон)
Настройка спектрального разрешения
—
0.02, 0.05, 0.1, 0.2, 0.5, 1.0, 2.0 нм
Точность длины волны
—
Точность длины волны
—
±0.02 нм (1520 нм - 1620 нм); ±0.04 нм (1450 нм - 1520 нм); ±0.10 нм (весь диапазон)
Линейность шкалы длины волны
—
±0.01 нм (1520 нм - 1580 нм)
Повторяемость длины волны
—
±0.005 нм (в течение 2 минут)
Разрешение по длине волны
—
0.001 нм
Количество точек выборки
—
101 - 50001 (ручной), 501 - 10001 (автоматический)
Точность измерения мощности и динамический диапазон
—
Все характеристики
Пусконаладка и обучение персонала
Доступен лизинг, кредит, рассрочка
Подберем оборудование под ваши задачи
Гарантийное и постгарантийное обслуживание без привлечения производителя
Бесплатная доставка

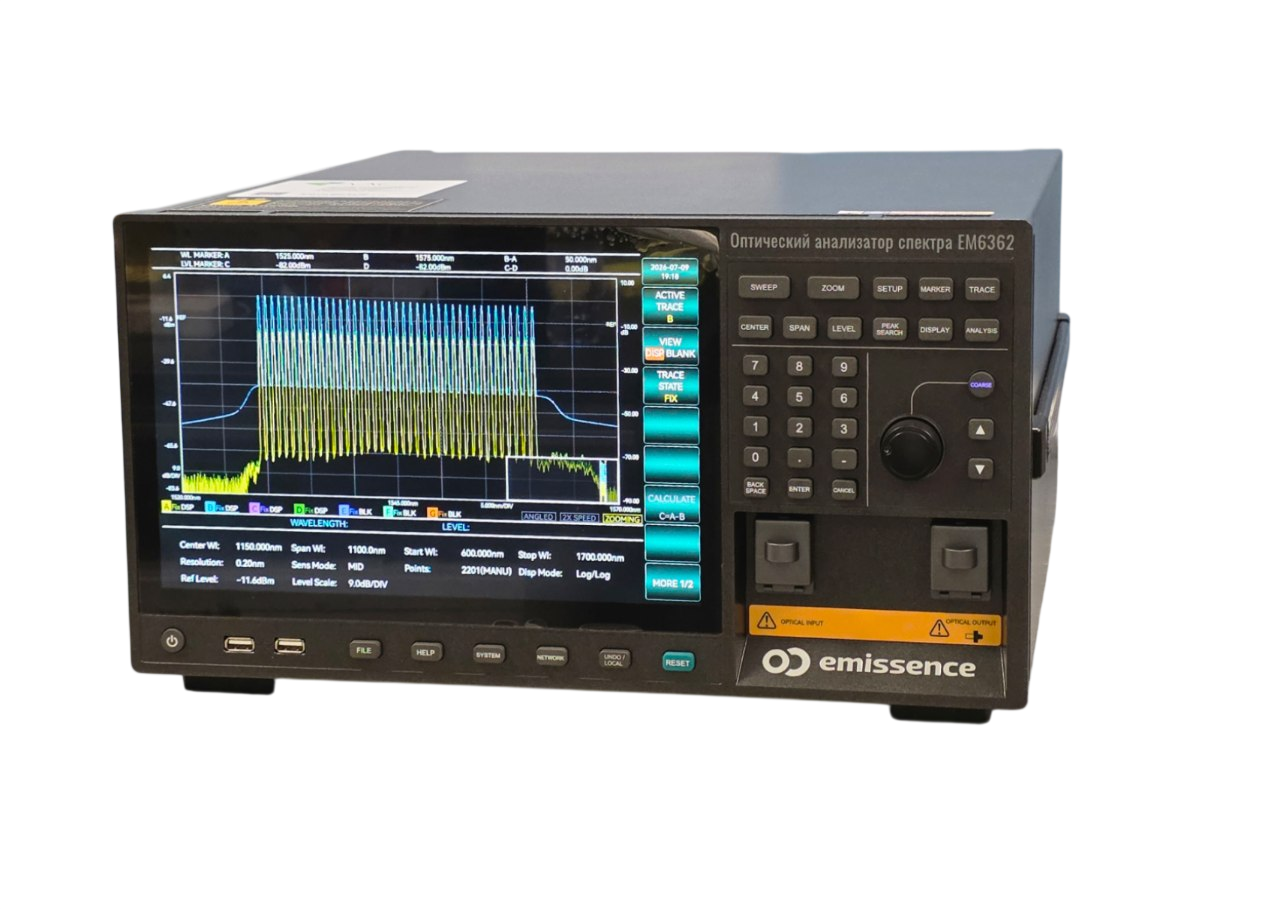

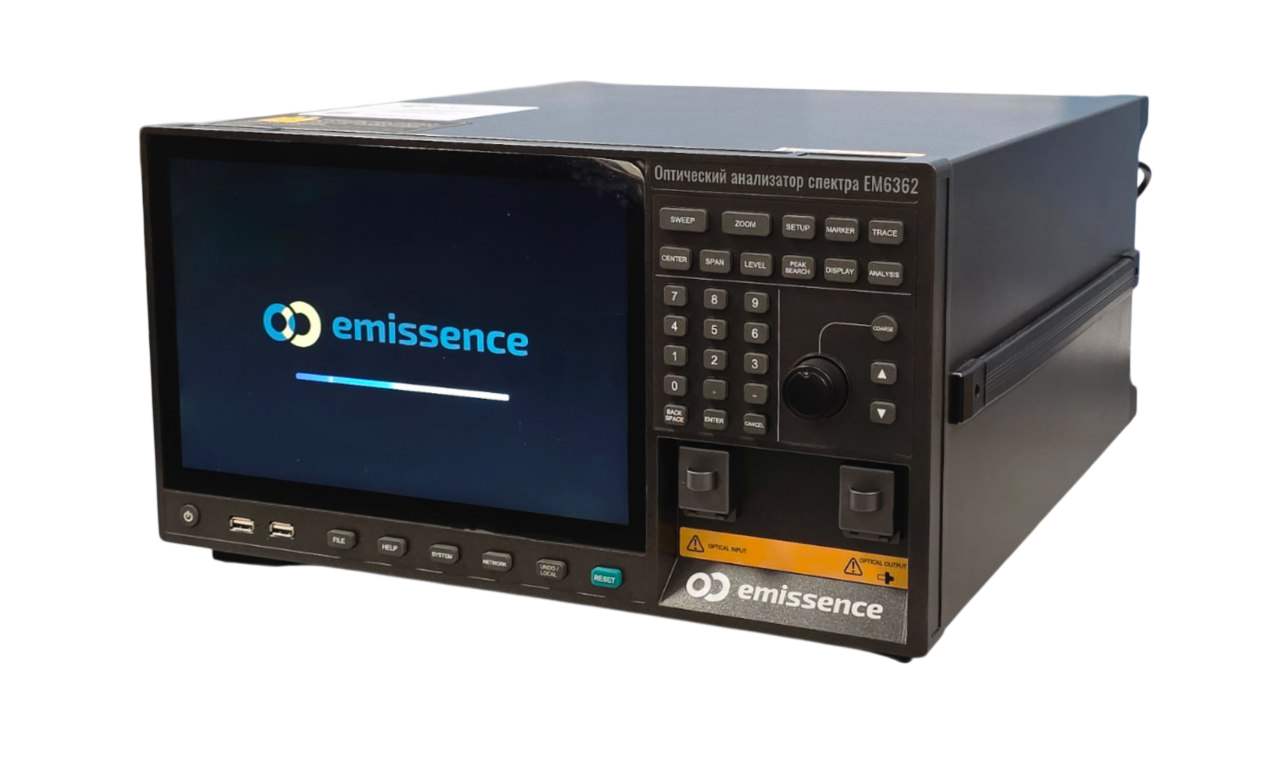

Оптический анализатор спектра EM6362D – это прибор на основе дифракционной решетки, предназначенный для точного измерения спектральных характеристик в диапазоне длин волн от 600 до 1700 нм. Благодаря минимальному спектральному разрешению 20 пм и широкому динамическому диапазону до 78 дБ, EM6362D идеально подходит для самых требовательных задач, включая анализ систем плотного мультиплексирования с разделением по длине волны (DWDM), тестирование волоконных лазеров (DFB, FP), оптических усилителей (EDFA) и пассивных компонентов. Интуитивно понятный 12.1-дюймовый сенсорный экран, развитые функции анализа и возможность удаленного управления делают EM6362D незаменимым инструментом как в научно-исследовательских лабораториях, так и на производственных линиях.
Ключевые особенности
- Минимальное разрешение 0.02 нм (20 пм) позволяет разделять очень близко расположенные спектральные линии, что важно для анализа сигналов DWDM и лазеров с одной продольной модой.
- Динамический диапазон >70 дБ (тип. 78 дБ) позволяет измерять сигналы с высоким уровнем шума и оценивать коэффициент подавления боковых мод (SMSR) с высокой точностью.
- Точность измерения длины волны до ±0.02 нм в телекоммуникационном С-диапазоне и точность мощности ±0.4 дБ обеспечивают надежность и воспроизводимость результатов.
- Минимальный уровень измеряемой мощности составляет -90 дБм, что позволяет анализировать слабые сигналы и измерять высокие потери.
- Большой 12.1-дюймовый цветной сенсорный TFT-дисплей с управлением на русском/китайском/английском языке, аппаратные кнопки и поддержка мыши обеспечивают быстрый и комфортный доступ ко всем функциям.
- Встроенные приложения для анализа источников излучения (DFB, FP, LED), систем WDM, оптических усилителей и фильтров автоматизируют процесс измерений и обработки данных.
Высокопроизводительный оптический анализатор спектра EM6362D в настоящее время проходит процедуру включения в Государственный реестр средств измерений (ГРСИ) Российской Федерации. Это подтверждает соответствие высоким метрологическим стандартам и позволит использовать прибор для официальных поверок и калибровок.
Информация для заказа
Основной блок:
EM6362D – Оптический анализатор спектра (600 нм - 1700 нм).Стандартная комплектация:
- Основной прибор.
- Трехжильный кабель питания.
- Сертификат соответствия/качества.
- Руководство пользователя.
Опции:
- EM6362D-H02 – Встроенный источник SLED, 1550 нм, мощность ≥ -10 дБм.
- EM6362D-H03 – Встроенный источник SLED + поглотительная ячейка C₂H₂ для повышенной точности калибровки, 1550 нм, мощность ≥ -10 дБм.
- EM6362D-H05 – Англоязычная версия программного обеспечения и документации.
Документы
|
Диапазон длин волн
|
600 нм - 1700 нм |
|
Диапазон сканирования
|
0.2 нм - 1100 нм (весь диапазон) |
|
Настройка спектрального разрешения
|
0.02, 0.05, 0.1, 0.2, 0.5, 1.0, 2.0 нм |
|
Точность длины волны
|
|
|
Точность длины волны
|
±0.02 нм (1520 нм - 1620 нм); ±0.04 нм (1450 нм - 1520 нм); ±0.10 нм (весь диапазон) |
|
Линейность шкалы длины волны
|
±0.01 нм (1520 нм - 1580 нм) |
|
Повторяемость длины волны
|
±0.005 нм (в течение 2 минут) |
|
Разрешение по длине волны
|
0.001 нм |
|
Количество точек выборки
|
101 - 50001 (ручной), 501 - 10001 (автоматический) |
|
Точность измерения мощности и динамический диапазон
|
|
|
Чувствительность
|
-90 дБм (1300 нм - 1620 нм, HIGH3); -85 дБм (1000 нм - 1300 нм, HIGH3); -60 дБм (600 нм - 1000 нм, HIGH3) |
|
Максимальная входная мощность
|
+20 дБм (на канал) |
|
Максимальная безопасная входная мощность
|
+25 дБм (суммарная) |
|
Точность измерения мощности
|
±0.4 дБ (1310/1550 нм, -20 дБм, чувствительность MID) |
|
Линейность измерения мощности
|
±0.05 дБ (-50 дБм - +10 дБм) |
|
Неравномерность мощности (по спектру)
|
±0.1 дБ (1520 нм - 1580 нм); ±0.2 дБ (1450 нм - 1520 нм, 1580 нм - 1620 нм) |
|
Зависимость от поляризации
|
±0.05 дБ (1550 нм); ±0.08 дБ (1310 нм) |
|
Динамический диапазон
|
Разрешение 0.02 нм: >60 дБ (пик ±0.2 нм, тип. 65 дБ); >46 дБ (пик ±0.1 нм, тип. 50 дБ). Разрешение 0.05 нм: >76 дБ (пик ±1.0 нм, тип. 78 дБ); >65 дБ (пик ±0.4 нм, тип. 70 дБ). Разрешение 0.1 нм: >65 дБ (пик ±0.4 нм, тип. 68 дБ); >50 дБ (пик ±0.2 нм, тип. 55 дБ) |
|
Коэффициент подавления паразитного излучения
|
>80 дБ |
|
Оптические возвратные потери
|
>35 дБ (с коннектором APC) |
|
Поддерживаемые типы волокон
|
SM (9.5/125 мкм), GI (50/125 мкм, 62.5/125 мкм), волокно с большим диаметром сердцевины (макс. 200 мкм) |
|
Функциональные возможности и интерфейсы
|
|
|
Отображение
|
12.1-дюймовый цветной сенсорный TFT-дисплей |
|
Функции трасс
|
Запись, Фиксация, Удержание Макс./Мин., Усреднение (2-1000 раз), Вычисление (A-B). До 7 трасс (A-G). |
|
Функции маркеров
|
Свободный маркер, А (верт.), B (верт.), C (гор.), D (гор.). Маркерные функции: пик/провал, поиск влево/вправо. |
|
Режимы анализа
|
Анализ пиков, n-дБ потерь, огибающая, RMS, интегральная оптическая мощность, спектральный провал, поляризационная модовая дисперсия (PMD). |
|
Язык интерфейса
|
Русский, Китайский, Английский |
|
Интерфейсы управления
|
Ethernet (LAN) 1000BaseT, GPIB (опционально), USB (передняя/задняя панель) |
|
Удаленное управление
|
Команды SCPI |
|
Хранение данных
|
Внутренняя память 64 ГБ, USB-накопители |
|
Печать
|
Печать изображения экрана через USB-принтер или сохранение в файл (.bmp, .jpg). |
|
Опции
|
Встроенный калибровочный источник; DFB/FP источник (опционально, 1550 нм); SLED источник (опционально). |
|
Общие параметры и условия эксплуатации
|
|
|
Требования к питанию
|
220 В ±10%, 50-60 Гц, макс. потребляемая мощность 100 Вт |
|
Рабочая температура
|
+10 °C до +40 °C |
|
Температура хранения
|
+10 °C до +40 °C |
|
Относительная влажность
|
20-80% (без конденсации) при +29 °C |
|
Высота над уровнем моря
|
0 - 3000 м |
|
Габаритные размеры
|
426 мм × 221 мм × 459 мм (Ш × В × Г) |
|
Масса
|
около 19 кг |
- Характеризация новых типов лазеров, тестирование оптических интегральных схем, изучение свойств оптических материалов.
- Тестирование и калибровка лазерных диодов (DFB-LD, FP-LD, VCSEL), лазерных модулей и оптических приемопередатчиков.
- Телекоммуникации.
- Волоконно-оптические датчики и лидары.
- Измерение спектральных потерь и характеристик пропускания волоконных брэгговских решеток (ВБР), изоляторов и аттенюаторов.
