Оптический анализатор спектра EM6362D: обзор прибора от АО «ЛЛС»

Emissence – официальная торговая марка АО «ЛЛС», под которой компания представляет на рынке системы фотоники, контрольно-измерительное и лазерное оборудование. Мы объединили 10-летний опыт инженерных разработок и системной интеграции с возможностями современного производства.

Представляем новый продукт – оптический анализатор спектра EM6362D. Это прибор на основе дифракционной решетки, предназначенный для точного измерения спектральных характеристик в диапазоне длин волн от 600 до 1700 нм. Благодаря минимальному спектральному разрешению 20 пм и широкому динамическому диапазону до 78 дБ, EM6362D подходит для самых требовательных задач, включая анализ систем плотного мультиплексирования с разделением по длине волны (DWDM), тестирование волоконных лазеров (DFB, FP), оптических усилителей (EDFA) и пассивных компонентов.

Интуитивно понятный 12,1-дюймовый сенсорный экран, развитые функции анализа и возможность удаленного управления делают EM6362D незаменимым инструментом как в научно-исследовательских лабораториях, так и на производственных линиях.

Ключевые особенности

• Минимальное разрешение 0,02 нм (20 пм) позволяет разделять очень близко расположенные спектральные линии, что важно для анализа систем DWDM и лазеров с одной продольной модой
• Динамический диапазон >70 дБ подходит для измерения сигналов с высоким уровнем шума и оценки коэффициента подавления боковых мод (SMSR) с высокой точностью
• Точность измерения длины волны до ±0,02 нм в телекоммуникационном C-диапазоне и точность мощности ±0,4 дБ
• Минимальный уровень измеряемой мощности –90 дБм позволяет анализировать слабые сигналы и измерять высокие потери
• Большой 12,1-дюймовый цветной сенсорный TFT-дисплей с управлением на русском, китайском и английском языках, аппаратные кнопки и поддержка мыши
• Встроенные приложения для анализа источников излучения (DFB, FP, LED), систем WDM, оптических усилителей и фильтров автоматизируют процесс измерений

Методы измерения

EM6362D предлагает широкий набор встроенных приложений для быстрого и эффективного тестирования различных устройств.

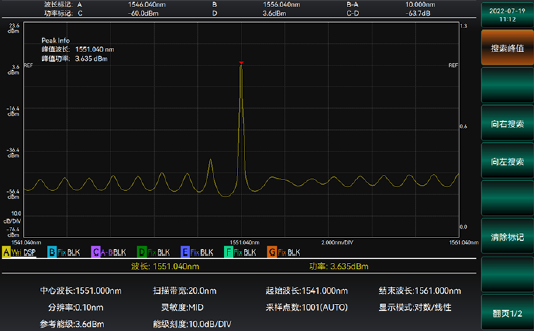

Анализ пиков

Функция автоматического поиска пиков и провалов на спектральной кривой. Позволяет последовательно анализировать все пики спектра, что особенно полезно для многомодовых лазеров. Режимы поиска влево/вправо и автоматический поиск после сканирования упрощают работу с многомодовыми спектрами.

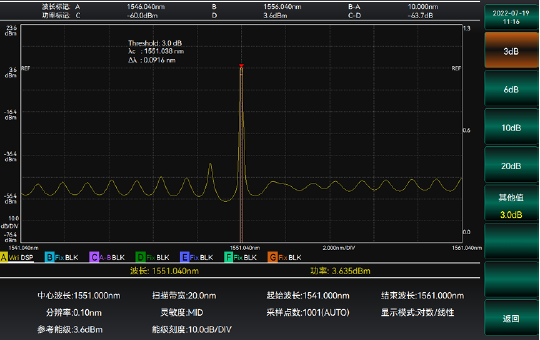

Пороговый анализ

Определяет ширину спектра на заданном уровне (3 дБ, 6 дБ, 10 дБ, 20 дБ или произвольном) ниже пиковой мощности. Результат включает центральную длину волны и ширину спектра. Это классический метод для определения ширины линии лазера.

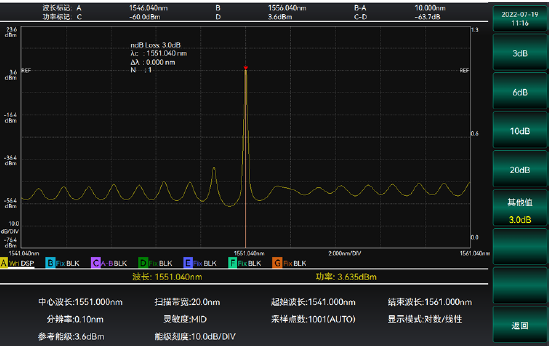

Анализ потерь n дБ

Применяется для многомодовых спектров и позволяет определить центральную длину волны, ширину спектра и количество мод на заданном уровне. Для одномодового спектра результат совпадает с пороговым анализом.

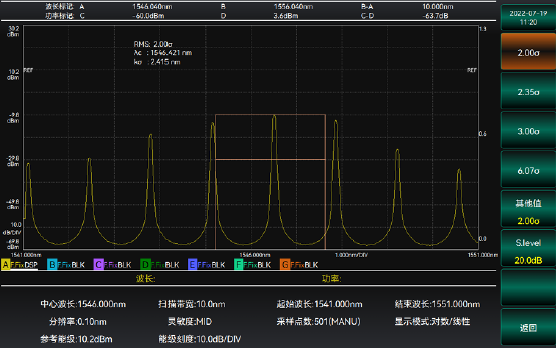

RMS-анализ

Предназначен для многомодовых спектров. Рассчитываются центральная длина волны и среднеквадратичное отклонение (σ) с учетом коэффициента K. Позволяет оценить ширину спектра с учетом распределения мощности по модам.

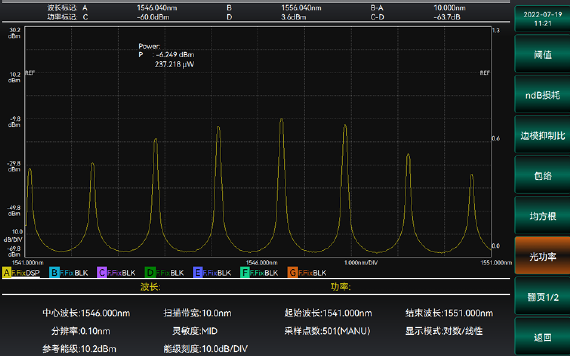

Анализ оптической мощности

Функция рассчитывает интегральную оптическую мощность спектра или мощность в заданном диапазоне длин волн между маркерами А и В. Необходима для оценки общей мощности источника.

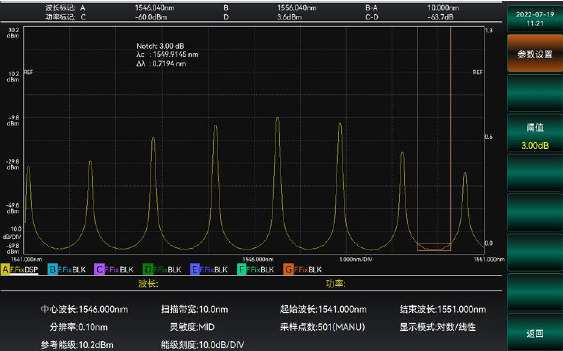

Анализ спектрального провала

Применяется для анализа спектральных провалов или пиков. Позволяет определить центральную длину волны и ширину провала на заданном уровне. Используется при тестировании фильтров и других компонентов с выраженными провалами в спектре.

Тестирование различных устройств и компонентов

Области применения

• Характеризация новых типов лазеров, тестирование оптических интегральных схем, изучение свойств оптических материалов
• Тестирование и калибровка лазерных диодов (DFB-LD, FP-LD, VCSEL), лазерных модулей и оптических приемопередатчиков
• Телекоммуникации: анализ WDM-систем, тестирование EDFA, контроль качества оптических линий связи
• Волоконно-оптические датчики и лидары
• Измерение спектральных потерь и характеристик пропускания волоконных брэгговских решеток (ВБР), изоляторов и аттенюаторов

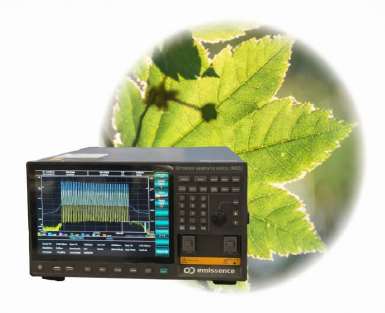

Экологичность и энергоэффективность

EM6362D сочетает высокую производительность с продуманной инженерией. При массе около 19 кг и габаритах 426 × 221 × 459 мм прибор оптимален для установки как на лабораторном столе, так и в стандартную 19-дюймовую стойку (опциональный крепежный комплект).

Потребляемая мощность не превышает 100 Вт, что снижает эксплуатационные расходы и тепловыделение. Продуманная система охлаждения обеспечивает стабильную работу даже при длительных измерительных сессиях, сохраняя низкий уровень шума – идеальное решение для комфортной работы в лаборатории.

Внесение в Госреестр СИ

АО «ЛЛС» предлагает полную техническую поддержку, поставку образцов и наиболее выгодные условия поставки продукции Emissence. По вопросам заказа и консультаций обращайтесь в компанию.

Ростовцев Никита

Ведущий инженер по контрольно-измерительному оборудованию
