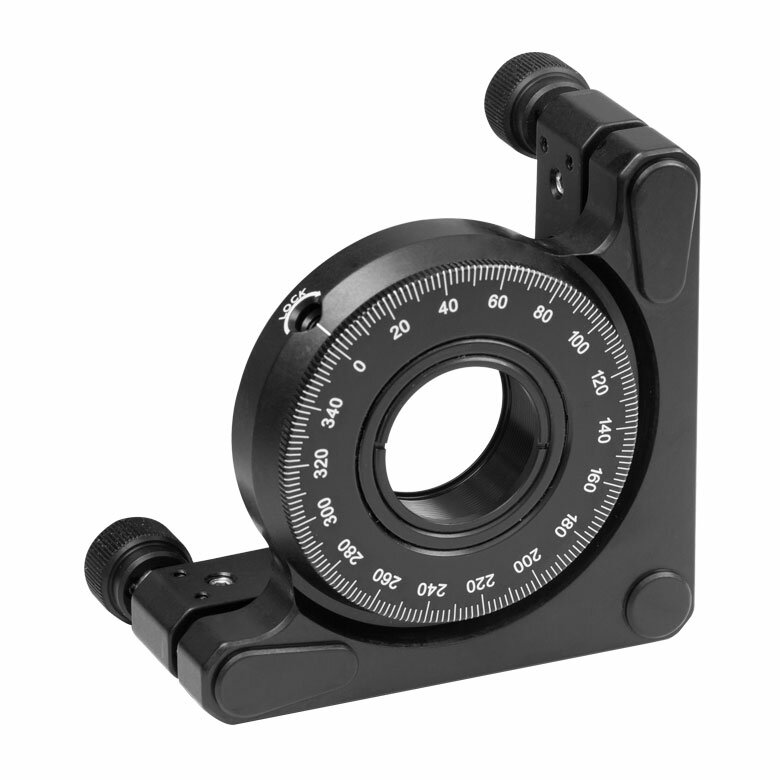

Кинематический вращающийся держатель для оптических элементов Ø25.4 мм

Кинематический вращающийся держатель для оптических элементов Ø25.4 мм

Кинематический вращающийся держатель для оптических элементов Ø25.4 мм
Характеристики
Диаметр оптики 25,4 мм
Толщина оптики 11,9 мм
Регулировка 360 °
Регулировка наклона ± 4 °
Линейное перемещение по оси Z 6,4 мм
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

KS1RS предназначен для оптики Ø1 "(25,4 мм), когда необходимо контролировать положение наклона, а также вращение оптики. Он также может перемещаться по оси z, что достигается путем поворота всех трех регуляторов наклона в одинаковом направлении. Это крепление идеально подходит для поляризационной оптики, такой как линейные поляризаторы или волновые пластины. Кроме того, наши круглые цилиндрические линзы Ø1 "также могут быть установлены в KS1RS, когда это необходимо отрегулировать угол линии, производимой в фокальной плоскости. KS1RS имеет отверстие с резьбой SM1, позволяющее устанавливать оптику Ø1 дюйма толщиной до 0,47 дюйма (11,9 мм) с использованием прилагаемого стопорного кольца SM1RR. Кроме того, линзы SM1 могут быть навинчены на байонет для установки более толстой оптики.

Кинематические поворотные держатели Thorlabs сочетают в себе особенности прецизионных кинематических оправ для зеркал и ручных вращающихся оправ, обеспечивая непрерывную регулировку вращения на 360 °, кинематическую регулировку наклона ± 4 ° и линейное перемещение по оси Z 0,25 дюйма (6,4 мм).

Вращение крепления можно заблокировать с помощью стопорного винта. Стопорный винт приводится в действие шестигранным ключом на 5/64 дюйма (2 мм). Кинематическая регулировка обеспечивается тремя регуляторами 1/4 "-80 с латунными втулками для плавной регулировки. Каждый регулятор может быть заблокирован стопорным винтом с использованием шестигранного ключа на 5/64 дюйма (2 мм).

Ключевые особенности:

  • Три фиксируемых регулятора 1/4 "-80 из нержавеющей стали со съемными ручками и латунными втулками для плавной регулировки
  • Шесть монтажных отверстий # 8 (M4) с цековками позволяют использовать левую или правую ориентацию
  • Вращающееся кольцо с резьбой SM1 (1,035 "-40) и стопорным винтом

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
