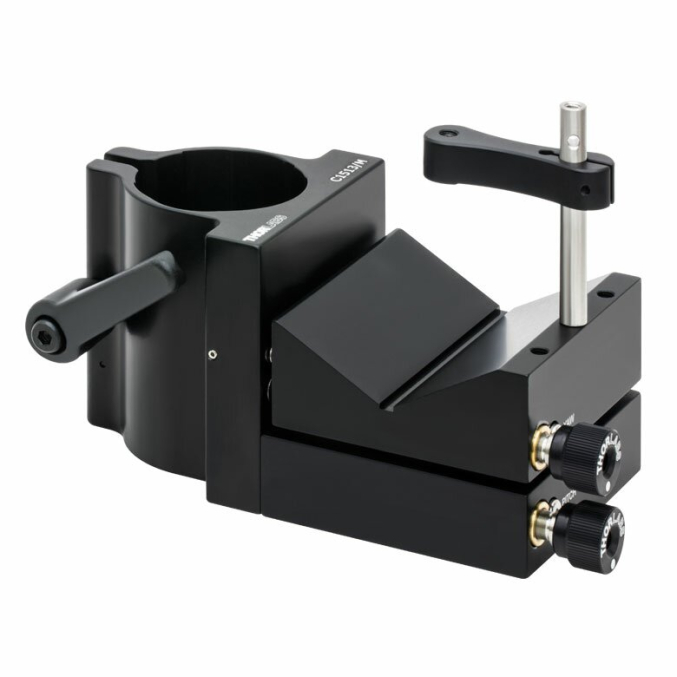

Кинематический прижим с V-образной канавкой Ø38.1 мм

Кинематический прижим с V-образной канавкой Ø38.1 мм
Характеристики
Диаметр оптики от 6,7 мм до 51,9 мм
Регулировка наклона ± 2,2 °
Регулировка рыскания ± 2,7 °
Разрешение  6 мрад / об
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Кинематическое крепление C1513 (/ M) с V-образной канавкой позволяет размещать цилиндрические объекты диаметром от 0,28 до 2,04 дюйма (от 6,7 до 51,9 мм), такие как гелиевые лазеры, зум-объективы с большим увеличением и модули лазерных диодов. Две кинематические ручки обеспечивают точный контроль наклона с шагом ± 2,2 ° и рысканием ± 2,7 °, а также регулировку на оборот 6 мрад / об.

Этот зажим имеет быстросъемную ручку для фиксации зажима на стойке. Ручка длиной 2,03 дюйма (51,4 мм) имеет кончик с резьбой от 1/4 дюйма до 20 (M6), которая входит в зацепление с деталью простым поворотом ручки. Внутренний храповой механизм позволяет регулировать вращательное положение ручки, не нажимая на монтажный кончик.

Это крепление включает один зажимной рычаг PM4 (/ M), который можно закрепить в любом из трех положений вдоль края зажима. Дополнительные зажимные рычаги продаются ниже.

Ключевые особенности:

  • Кинематические ручки обеспечивают управление углом наклона ± 2,2 ° и рысканью ± 2,7 °
  • Подходи для цилиндрических объектов диаметром от 0,28 дюйма до 2,04 дюйма (от 6,7 мм до 51,9 мм)
  • Быстросъемная ручка для легкой установки в комплекте
  • Один зажимной рычаг PM4 (/ M) в комплекте
