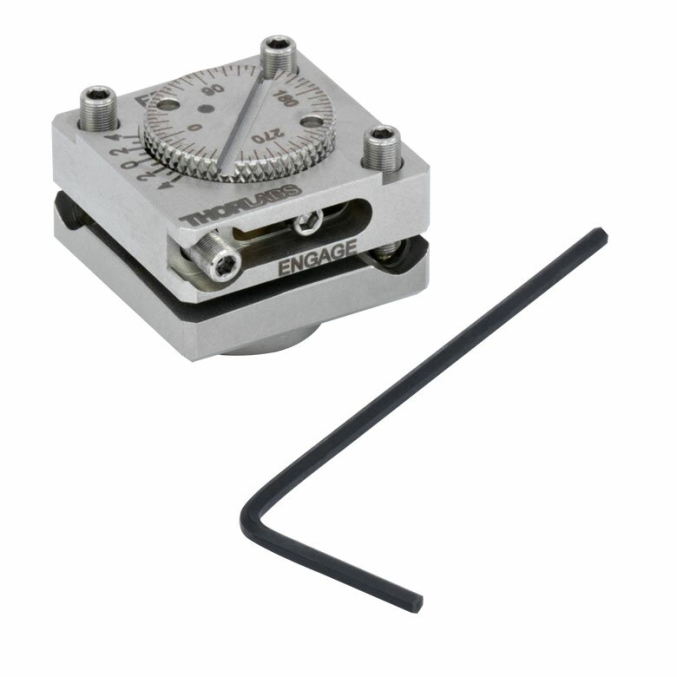

Кинематический держатель с возможностью вращения для мелкой оптики

Кинематический держатель с возможностью вращения для мелкой оптики

Кинематический держатель с возможностью вращения для мелкой оптики
Характеристики
Толщина оптики 1 мм или кубической оптики 5 мм
Регулировка наклона   ± 3 °
Непрерывное вращение 360 °
Диапазон точной регулировки ± 12 °
Материал нержавеющая сталь
Все характеристики
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Эти кинематические поворотные держатели предназначены для установки либо 5-миллиметровой оптики кубической формы, например поляризационных или неполяризационных светоделителей (FBTB), либо пластин толщиной 1 мм и шириной до 12,7 мм (0,5 дюйма), например светоделителей или зеркал. (FBTA) на Ø1/2" опоры. Обе версии требуют эпоксидной смолы для крепления оптических компонентов. Круглая поворотная пластина может вращаться на 360 °, на ней нанесена шкала через каждые 5 °. Кроме того, шкала Вернье обеспечивает разрешение 1 ° для точного вращения.

Выгравированная точка присутствует на оптическом держателе FBTA (/ M) между отметками 0 ° и 90 °. Оптику светоделителя следует устанавливать так, чтобы покрытие светоделителя было обращено к этой точке. Это позволяет выровнять падающий луч так, чтобы он разделялся в центре крепления.

Эти крепления позволяют регулировать угол наклона и поворота для точного выравнивания луча и управления поворотом. Три вертикальных винта регулируют наклон крепления, обеспечивая регулировку до ± 3 °. Кроме того, эти винты могут также обеспечивать некоторую вертикальную регулировку, когда все три винта повернуты на одинаковую величину. Следует проявлять осторожность, чтобы избежать чрезмерного растяжения пружин. Когда винт над гравировкой «Engage» затягивается, винт точной регулировки поворота дает регулировку до ± 12 ° с 1,7 ° на оборот. Для всех регулировочных винтов используется шестигранный ключ на 0,05 дюйма (1,3 мм), который входит в комплект.

F10SC1-5 стопорные хомуты, приобретаемые отдельно, можно использовать для фиксации регулятора в желаемом положении. Просто вставьте прилагаемый шестигранный ключ через гаечный ключ и, удерживая регулировочный винт неподвижно, используйте гаечный ключ, чтобы затянуть стопорную гайку. Жесткий упор можно создать в любом положении с помощью двух стопорных хомутов. В качестве альтернативы, одну муфту можно приклеить эпоксидной смолой к регулятору, используя нашу эпоксидную смолу G14250, чтобы создать постоянный жесткий упор.

Ключевые особенности:

  • Используется для оптики толщиной 1 мм или кубической оптики 5 мм
  • Регулировка наклона  ± 3 ° с помощью трех прецизионных регуляторов M2,5 x 0,2
  • Непрерывное вращение на 360 ° с точной регулировкой ± 12 °
  • Изготовлен из нержавеющей стали
  • Споторные хомуты продаются отдельно
