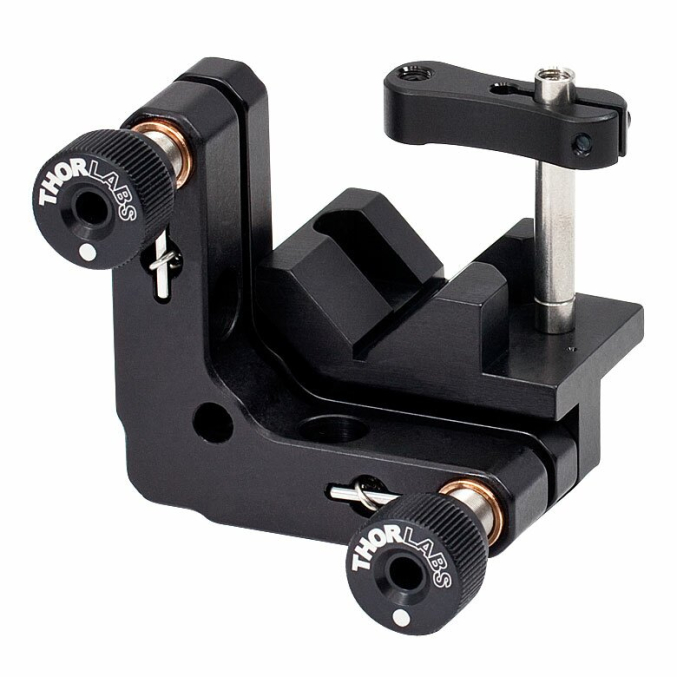

Кинематический держатель с V-образным зажимом для элементов

Кинематический держатель с V-образным зажимом для элементов
Характеристики
Оптика от 2 мм до 20.8 мм и от 7.4 мм до 41.7 мм
Резьба винтов 1/4"-80
Разрешение   8 мрад/об
Максимальная нагрузка  1 кг KM200V
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Кинематические держатели с V-образным зажимом KM100V и KM200V обеспечивают точную регулировку угла наклона ± 4 градуса для цилиндрических объектов. При установке на стержни эти кинематические V-образные зажимы можно регулировать по высоте, изменяя положение стержня в держателе. Регулирующие винты 1/4 "-80 TPI поставляются в комплекте с ручкой с накаткой для легкой регулировки. Эти ручки можно снять, чтобы открыть шестигранник, что сводит к минимуму возможность нежелательного перемещения устройства. Держатели изготовлены из анодированного алюминия черного цвета, а стойки зажимных рычагов изготовлены из нержавеющей стали. Доступен дополнительный аксессуар, бронзовая стопорная гайка LN2580, для фиксации регуляторов после достижения желаемого положения.

Малое кинематическое крепление с V-образным зажимом, от Ø0,08 дюйма (Ø2 мм) до Ø0,82 дюйма (Ø20,8 мм)

Идеален там, где требуется точная регулировка наклона и наклона цилиндрических объектов, таких как пакет для коллимации волокон. Зажимное усилие прилагается с помощью зажимного рычага PM3 (по одному в каждом креплении). Регуляторы 1/4 "-80 обеспечивают регулировку на оборот 8 мрад / об.

Большой кинематический V-образный зажим, от Ø0,29 дюйма (Ø7,4 мм) до Ø1,64 дюйма (Ø41,7 мм)

Увеличенная версия нашего KM100V, представленного выше, что делает его идеальным там, где требуется точная регулировка наклона и наклона больших цилиндрических объектов, таких как лазерный диодный модуль. Увеличенная рама KM200V вместе с серией усиленных пружин позволяет этой кинематической опоре выдерживать нагрузки до 1 кг (2,2 фунта). Предусмотрены два зажимных рычага PM4 (по одному в комплекте с каждым креплением). Регуляторы 1/4 "-80 обеспечивают регулировку на оборот 5 мрад / об.

Ключевые особенности:

  • Обеспечивает стабильное крепление для цилиндрических компонентов
  • Две модели обеспечиывают возможность закреплять широкий диапазон оптики
  • Крепление к стойке через отверстие # 8 (M4) с цековкой

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
