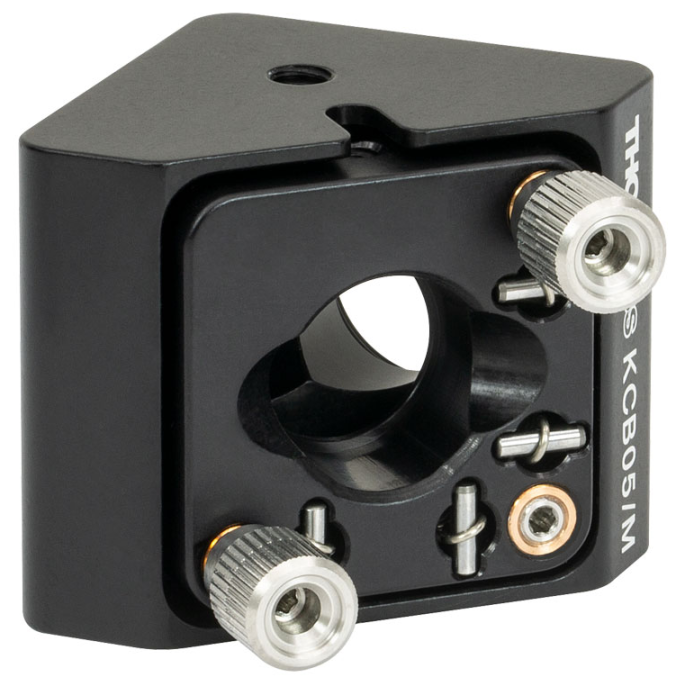

Кинематическое крепление - куб KCB05 (/ M) обеспечивает наклон оптики, удерживаемой на монтажной пластине, среднее горизонтальное положение которой находится под углом 45 °. Входные и выходные порты оснащены отверстием с резьбой SM05 (0,535 "-40). KCB05 (/ M) имеет восемь резьбовых отверстий 4-40, расположенных на расстоянии друг от друга для совместимости с 16-миллиметровыми Cage системами. Адаптеры SRSCA SR необходимы для эффективного соединения, отрегулируйте и заблокируйте два из этих прямоугольных держателя вместе в Cage системе. Кинематическая пластина для регулировки и наклона куба приводится в действие регулировочными винтами M3 x 0,25, которые обеспечивают плавное перемещение с высоким разрешением на 0,25 мм ( 0,01 дюйма) за оборот. Два из этих регуляторов включают съемные ручки, а третий необходимо настроить с помощью шестигранного ключа 5/64 дюйма (2 мм) или отвертки.
Установочный винт с нейлоновым наконечником используется для фиксации оптики Ø1 / 2 дюйма (12,7 мм) с помощью шестигранного ключа 0,05 дюйма (1,3 мм) или отвертки через отверстие с задней загрузкой и двойным просверленным отверстием. Конструкция с задней загрузкой не ограничивает толщину установленной оптики, и установленная оптика остается доступной даже после того, как крепление оснащено стержнями клетки или трубками объектива. Минимальная толщина оптики, которую можно закрепить с помощью этих креплений, составляет 0,12 дюйма (3 мм).
Ключевые особенности:
- Восемь отверстий с резьбой 4-40 для стыковки с Cage системами диаметром 16 мм
- Устанавливает оптику Ø1 / 2 дюйма (12,7 мм) под углом 45 ° к оптической оси
- Обеспечивает кинематическую регулировку наклона ± 4º
- Совместимость с тубусами для линз с резьбой SM05 (0,535 "-40)
- Возможность установки на стержень:
- KCB05: один 4-40 и один 8-32 (для мини-серии и стержней Ø1 / 2 ")
- KCB05 / M: один метчик M3 и один метчик M4 (для мини-серии, стержни Ø1 / 2 "и Ø1")
