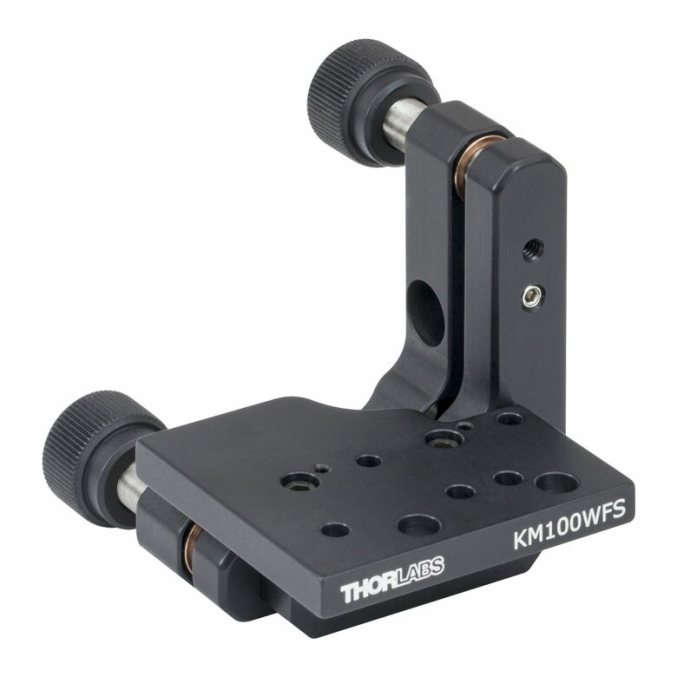

Кинематический держатель для датчиков волнового фронта

Кинематический держатель для датчиков волнового фронта
Характеристики
Максимальная глубина  38.6 мм
Сквозные отверстия  M3, #8
Резьба регулирующего винта  1/4"-80
Разрешение регулировки  8 мрад
Крепление  #8 (M4)
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Держатель KM100WFS обеспечивает кинематическое управление для датчиков волнового фронта Шака-Хартмана на основе CMOS WFS20. Крепление имеет конструкцию, аналогичную KM100PM, с измененной монтажной платформой, предназначенной для размещения датчиков волнового фронта WFS20 с использованием двух сквозных отверстий # 8 рядом с передним краем пластины и прилагаемых винтов 8-32. Обратите внимание, что оптическая ось датчика не будет центрирована над оптической стойкой.

Монтажная платформа, состоящая из двух частей, может иметь левую или правую ориентацию. Сборка крепится к передней панели с помощью двух винтов 4-40 (3/32 дюйма с шестигранной головкой). Две части монтажной платформы в сборе удерживаются вместе двумя винтами 3-48 (5/64 дюйма [2,0 мм] с шестигранной головкой). При желании монтажную пластину также можно снять и заменить другой альтернативной, предоставляемой пользователем, что дает возможность кастомного монтажа.

Дердатель KM200PM (/ M) также может использоваться для крепления датчиков волнового фронта WFS20. Платформа содержит два сквозных отверстия #8 для высокоскоростных датчиков волнового фронта Шака-Хартмана на основе КМОП, а также ряд резьбовых отверстий 6-32 (M4) для других приложений. Платформа KM200PM (/ M) больше, чем у KM100WFS, что приводит к менее компактной сборке, но с большим количеством вариантов установки для оптических компонентов.

Ключевые особенности:

  • Два регулятора 80 TPI для точной регулировки наклона ± 4 °
  • Платформу можно снять и закрепить под любую руку (правосторонняя и левосторонняя ориентация)
  • Съемные ручки открывают винты регулятора с внутренним шестигранником
  • # 8 (M4) Сквозные отверстия в задней панели опор для монтажа на опоре Ø1 / 2 "
  • Изготовлен из анодированного алюминия черного цвета.
