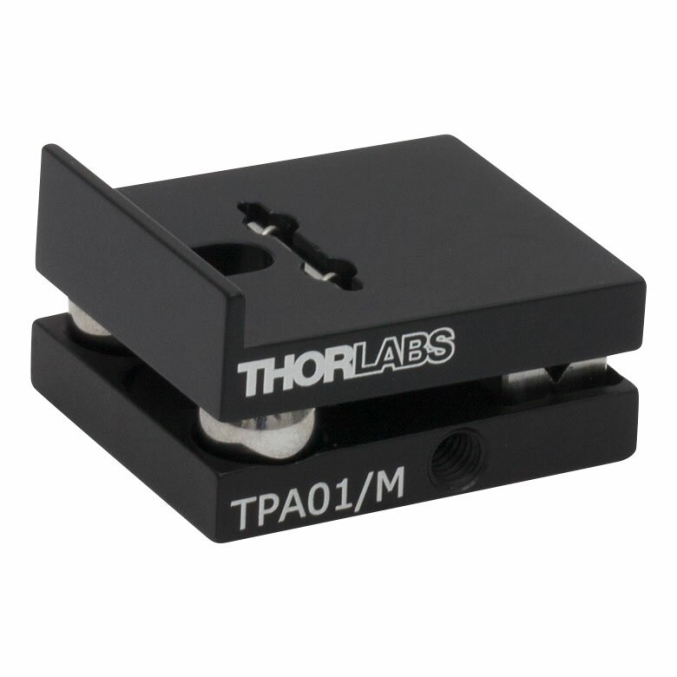

Кинематический держатель-адаптер для фиксировынных держателей

Кинематический держатель-адаптер для фиксировынных держателей

Кинематический держатель-адаптер для фиксировынных держателей
Характеристики
Совместимость любое фиксированное крепление толщиной от 6,4 до 12,7 мм
Регулятор 1/4 "-80
Регулировка шага  ± 4°
Монтажные отверстия  8-32 (M4)
Материал анодированный алюминий
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Кинематический адаптер TPA01 (/M) с регулируемым шагом удерживает фиксированные оптические крепления (например, фиксированные крепления для линз и фиксированные крепления для зеркал) толщиной от 0,25 до 0,50 дюйма (от 6,4 до 12,7 мм), которые имеют резьбу 8-32 (M4). Выступ на передней части адаптера действует как механическая направляющая, чтобы подвести крепление к адаптеру. Двухкомпонентная кинематическая конструкция позволяет пользователю приводить в действие одну ось фиксированного оптического держателя, что делает его идеальным для приложений выравнивания луча или оптического центрирования.

Расположенный сбоку (при горизонтальной установке) регулятор малого шага 1/4 "-80 с шестигранником 5/64" (2 мм) (совместимый с шестигранным регулятором HKTS-5/64) используется для шарнирного сочленения платформы через ее регулировку на ±4 °. Крепление оснащено физическим упором (F25SC1) на регуляторе шага для предотвращения чрезмерного растяжения крепления. Винт 8-32 (M4) (входит в комплект поставки адаптера) прикрепляет фиксированное оптическое крепление к верхней платформе через прорезь с зенковкой на нижней стороне адаптера. TPA01 (/ M) имеет отводы 8-32 (M4) снизу и сбоку адаптера для горизонтального и вертикального монтажа.

Ключевые особенности:

  • Адаптер обеспечивает 1-осевую регулировку для фиксированных креплений
  • Совместимость со всеми фиксированными креплениями толщиной от 0,25 до 0,50 дюйма (от 6,4 до 12,7 мм)
  • Регулятор 1/4 "-80 обеспечивает регулировку шага ± 4 °
  • Два отверстия с резьбой 8-32 (M4) позволяют устанавливать вертикальную и горизонтальную стойку
  • Изготовлен из анодированного алюминия черного цвета.
