Кинематическая платформа Polaris

Кинематическая платформа Polaris
Характеристики
Регуляторы 2 x 100 TPI
Механическое разрешение на регулятор   5 мкрад (типичное значение), 2 мкрад (достижимо)
Регулировка на оборот  ~ 7,7 мрад / об
Диапазон механической регулировки (номинальный) ± 4 °
Отклонение луча   <2 мкрад
Монтажные отверстия  Девять отверстий с резьбой M4, одно отверстие для болтов # 8 (M4)
Максимальная нагрузка (Крутящий момент / Вес / Масса) Горизонтальная платформа: 0,56 Н * м (5,0 фунтов на дюйм) / 6,50 фунтов / 2,95 кг, Вертикальная платформа: 0,40 Н * м (3,5 фунта на дюйм) / 4,25 фунта / 1,59 кг
Совместимость с вакуумом 10-9 Торр при 25 oC
Давление паров смазки 10-13 Торр при 20 ° C, 10-5 Торр при 200 ° C
Диапазон рабочих температур от -30 до 200 ° C
Все характеристики
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

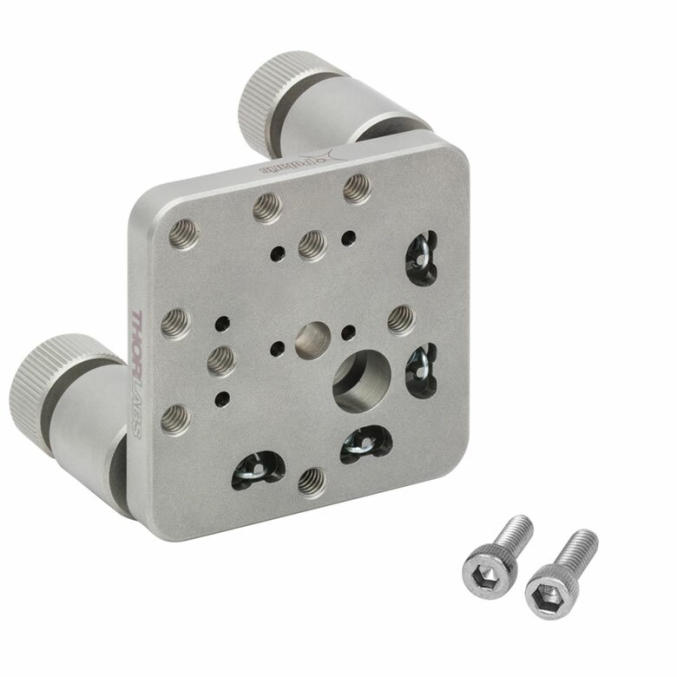

Крепление Polaris Kinematic Platform Mount обеспечивает плоскую монтажную поверхность с возможностью регулировки угла с высоким разрешением. Монтажная поверхность имеет набор из девяти резьбовых отверстий 8-32 (M4) и одно отверстие с зазором №8 (M4) для установки компонентов с резьбой. Отверстие с зазором и два резьбовых отверстия содержат по два отверстия для центровочных штифтов, которые позволяют пользователю точно выровнять компоненты, установленные в этих отверстиях, с помощью установочных штифтов. Рекомендуются стандартные установочные штифты диаметром 2 мм DIN 7-m6.

POLARIS-K1M4 (/ M) включает в себя две съемные ручки регулятора Ø0,60 дюйма. Регуляторы могут приводиться в движение шестигранным ключом 5/64 дюйма (2 мм) или шестигранным ключом HKTS-5/64 (продается ниже), и может быть заблокирован с помощью наших стопорных гаек POLARIS-LN1 (также продаются ниже); см. изображение справа для примеров методов регулировки. В случаях, когда требуется частая настройка регуляторов, контргайки необходимо слегка затянуть с крутящим моментом приблизительно от 4 до 8 унций на дюйм (от 0,03 до 0,06 Н · м). Для обеспечения долговременной стабильности мы рекомендуем затягивать с моментом 32 унций на дюйм, который может быть достигнут с помощью нашего динамометрического ключа TW13 (продается ниже).

Крепление платформы может быть установлено горизонтально на стойке с помощью расточки № 8 (M4) на задней пластине крепления. Вверху крепления предусмотрено отверстие для болта №8 (M4). Крепление платформы также можно ориентировать вертикально на стойке с помощью любого из двух отверстий № 8 (M4) по бокам задней пластины. Каждое из этих отверстий для пост-монтажа включает в себя два отверстия для центровочных штифтов для точного совмещения в более крупном оптическом узле. Рекомендуются стандартные установочные штифты диаметром 2 мм DIN 7-m6. Мы рекомендуем использовать это крепление со стойкой из нержавеющей стали, такой как наши стойки Ø1 "для крепления зеркал Polaris.

Ключевые особенности:

  • 2 регулирующих винта, конструкция с шестигранным приводом
  • Привод 100 TPI
  • ± 4 ° механический угловой диапазон
  • Разрешение ~ 7,7 мрад / об
  • Отклонение <2 мкрад после температурного цикла (подробности см. На вкладке данных испытаний)

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
