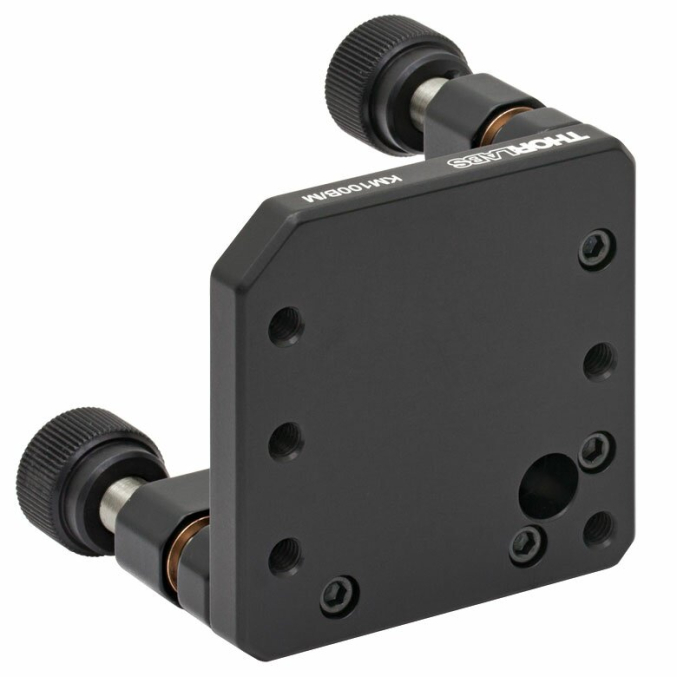

Кинематическая платформа для крепления элементов

Кинематическая платформа для крепления элементов
Характеристики
Размер  48.6 мм x 48.6 мм, 73.7 мм x 73.7 мм
Резьбовые отверстия  M4, M6
Сквозные отверстия  M4
Резьба регулирующих винтов  1/4"-80
Диапазон регулировки  ±4°, ±3°
Все характеристики
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Кинематические платформы Thorlabs KM100B (/ M) и KM200B (/ M) обеспечивают кинематическое управление призмами и нестандартной оптикой. Каждая из них имеет несколько отверстий с резьбой 6-32 (M4) для крепления фиксирующих рычагов PM3 (/ M) или PM4 (/ M) (продаются отдельно). KM200B (/ M) дополнительно содержит пять резьбовых отверстий 1/4 "-20 (M6) и четыре зенковки # 8 (M4), которые обеспечивают прямую механическую совместимость со стандартной оптомеханикой. Конструкция, используемая в KM100B (/ M) и KM2 00B ( / M) предлагает беспрепятственный путь в любом направлении, располагая ручки ниже монтажной плоскости, как показано на фотографии справа.

KM100B (/ M) представляет собой крепление размером 1,92 "x 1,92" (48,6 мм x 48,6 мм) с углом наклона ± 4 °, в то время как KM200B (/ M) имеет размер 2,90 x 2,90 дюйма (73,7 x 73,7 мм) с регулировкой угла наклона ± 3 °. Дополнительный аксессуар, бронзовая стопорная гайка LN2580, доступен для блокировки регуляторов при достижении желаемого положения.

Ключевые особенности:

  • Два регулятора 80 TPI для регулировки угла наклона  ± 3 ° или ± 4 °
  • Платформа может быть ориентирована горизонтально или вертикально
  • Предназначен для использования с фиксирующими рычагами (продаются отдельно)
  • Съемные ручки открывают винты регулятора с внутренним шестигранником
  • # 8 (M4) Сквозные отверстия в задней панели опор для монтажа на опоре Ø1 / 2 "
  • Изготовлен из анодированного алюминия черного цвета

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
