    KCB2EC/M - Угловой кинематический держатель эллиптических зеркал для Cage систем 60 мм

    KCB2EC/M - Угловой кинематический держатель эллиптических зеркал для Cage систем 60 мм

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    • Заказать товар
    • Описание

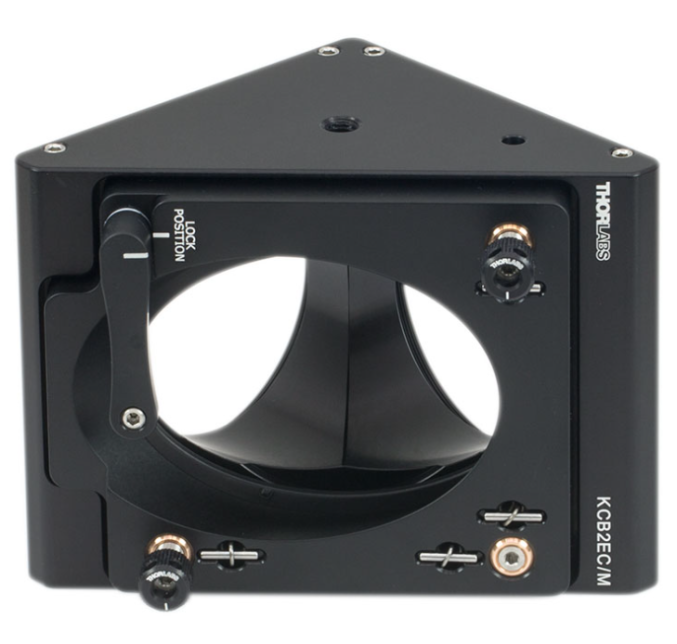

    Оправа KCB2EC (/ M) обеспечивает регулировку кинематического шага и рыскания эллиптической оптики 2 дюйма (50,8 мм), удерживаемой на монтажной пластине с номинальным горизонтальным положением под углом 45 °. Порты оснащены SM2 -резьбовые (2,035 "-40) отверстия и четыре гладких отверстия глубиной 0,195 дюйма (5,0 мм), расположенные таким образом, чтобы соответствовать стандартной Cage системе 60 мм.

    Пластина регулировки кинематического шага и рыскания ± 3 ° приводится в действие тремя регулировочными винтами 100 TPI (резьба на дюйм), которые обеспечивают угловое разрешение 4,5 мрад / об. Регуляторы тангажа и рыскания включают съемные ручки с боковыми отверстиями Ø5 / 64 дюйма (Ø2 мм) для точной регулировки, в то время как третий регулятор должен быть настроен с помощью шестигранного ключа на 5/64 дюйма (2 мм) или баллонной отвертки. Хотя оптическая поверхность номинально центрирована в оправе, третий регулятор можно использовать для точной настройки положения вдоль оптической оси.

    Установочный винт с нейлоновым наконечником, установленный на поворотном рычаге, используется для фиксации эллиптической оптики размером 2 дюйма (50,8 мм) с помощью шестигранного ключа 5/64 дюйма (2 мм) или отвертки через отверстие с задней загрузкой и двойным просверленным отверстием. Обратите внимание, что установочный винт следует затягивать только от руки, чтобы не деформировать оптику. Обратите внимание, что это крепление совместимо только с эллиптической оптикой 2 дюйма и толщиной 0,47 дюйма (12 мм).

    Ключевые особенности:

    • Устанавливает эллиптическую оптику размером 2 дюйма (50,8 мм) под углом 45 ° к оптической оси
    • Восемь 0,195 дюйма (5,0 мм) глубоких гладких отверстия для стержней Cage системы ER
    • Обеспечивает регулировку кинематического шага и рыскания ± 3º
    • Смещение оси Z с использованием всех трех регуляторов: ± 0,12 дюйма (± 3,0 мм)
    • Совместимость с Cage системой 60 мм и SM2 (2,035 "-40)
    • Возможность установки на столб:
      • KCB2EC: один 8-32 и один 1/4 "-20" (для столбов Ø1 / 2 "и Ø1")
      • KCB2EC / M: один метчик M4 и один метчик M6 (для стоек Ø1 / 2 "и Ø25,0 мм)

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину KCB2EC/M
    Угловой кинематический держатель эллиптических зеркал, правая ориентация, для каркасных систем: 60 мм, гладкие отверстия для стержней, порты для SM2 элементов, крепления: M4 и M6 По запросу
