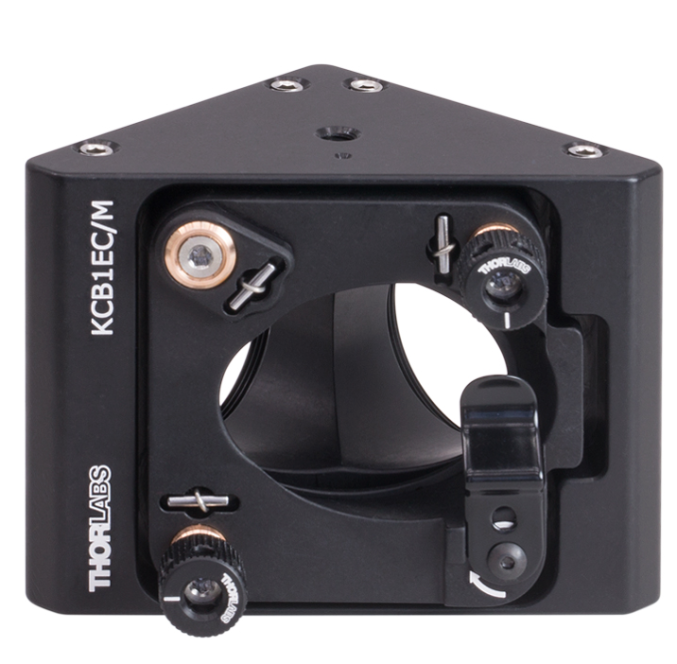

    KCB1EC/M - Угловой кинематический держатель эллиптических зеркал для Cage систем 30 мм

    KCB1EC/M - Угловой кинематический держатель эллиптических зеркал для Cage систем 30 мм

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    • Заказать товар
    • Описание

    Крепление  KCB1EC (/ M) обеспечивает регулировку угла наклона и рыскания для эллиптической оптики 1 дюйм (25,4 мм), удерживаемой на монтажной пластине, номинальное горизонтальное положение которой находится под углом 45 °. Порты оснащены резьбовыми отверстиями SM1 ( 1,035-40) и четыре гладких отверстия глубиной 0,25 дюйма (6,35 мм), соответствующие стандарту Cage системы 30 мм. Стержни закрепляются восемью установочными винтами с помощью шестигранного ключа 5/64 дюйма (2 мм) или отвертки. Такая конструкция позволяет напрямую соединять несколько компонентов Cage системы 30 мм без необходимости использования адаптеров ERSCB ER. Пластина регулировки кинематического шага и рыскания приводится в действие регулировочными винтами 100 TPI, которые обеспечивают угловое разрешение 7,6 мрад / об. Два из этих регуляторов включают в себя съемные ручки, а третий должен быть настроен с помощью шестигранного ключа 5/64 дюйма (2 мм) или отвертки. Хотя оптическая поверхность номинально расположена по центру крепления, третий регулятор можно использовать для точной настройки положение по оптической оси.

    Пружинный зажим с нейлоновым покрытием используется для фиксации эллиптической оптики размером 1 дюйм (25,4 мм) с помощью шестигранного ключа на 0,05 дюйма (1,3 мм) или отвертки через отверстие с задней загрузкой и двойным просверленным отверстием. Конструкция с задней загрузкой гарантирует, что оптика остается доступной даже после того, как крепление оснащено стержнями или тубусами объектива. Эти крепления предназначены для установки эллиптической оптики толщиной 6 мм. Thorlabs предлагает диэлектрические и металлические эллиптические зеркала, совместимые с этими креплениями.

    Ключевые особенности:

    • Устанавливает эллиптическую оптику размером 1 дюйм (25,4 мм) под углом 45 ° к оптической оси
    • Восемь 0,25 дюйма (6,35 мм) глубоких гладких отверстия для стержней Cage системы ER
    • Обеспечивает регулировку кинематического угла наклона и рыскания ± 4 °
    • Смещение оси Z с использованием всех трех регуляторов: ± 0,12 дюйма (± 3,0 мм)
    • Совместимость с Cage системой 30 мм и SM1 (1,035 "-40)
    • Возможность установки на столб:
      • KCB1EC: один 8-32 и один 1/4 "-20" (для столбов Ø1 / 2 "и Ø1")
      • KCB1EC / M: один метчик M4 и один метчик M6 (для стоек Ø1 / 2 "и Ø25,0 мм)

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину KCB1EC/M
    Угловой кинематический держатель эллиптических зеркал с отверстиями для стержней без резьбы, для каркасных систем: 30 мм, 2 порта с резьбой: SM1, крепления: M4 и M6 По запросу
