KCB1E/M - Угловой кинематический держатель эллиптических зеркал для Cage систем 30 мм

KCB1E/M - Угловой кинематический держатель эллиптических зеркал для Cage систем 30 мм
Характеристики
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

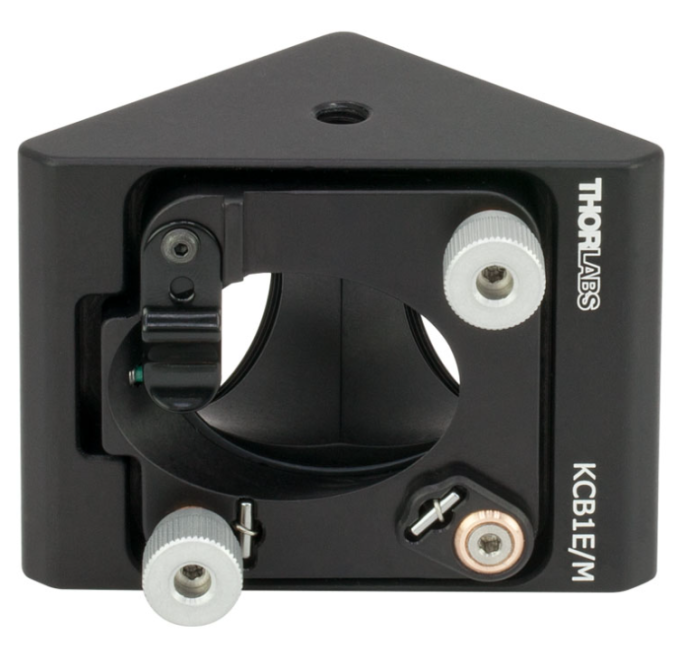

Прямоугольное крепление KCB1E (/ M) обеспечивает регулировку угла наклона и рыскания для эллиптической оптики 1 дюйм (25,4 мм), удерживаемой на монтажной пластине, номинальное горизонтальное положение которой находится под углом 45 °. Порты оснащены резьбой SM1 ( 1,035 "-40) и четыре 4-40 резьбовых отверстия между центрами, расположенные на расстоянии друг от друга, чтобы соответствовать стандартной Cage системе 30 мм. Пластина регулировки кинематического шага и рыскания приводится в действие регулировочными винтами 100 TPI, которые обеспечивают угловое разрешение 7,6 мрад / об. Два из этих регуляторов включают в себя съемные ручки, а третий должен быть настроен с помощью шестигранного ключа 5/64 дюйма (2 мм) или баллонной отвертки. Хотя оптическая поверхность номинально расположена по центру крепления, третий регулятор можно использовать для точной настройки положение по оптической оси.

Регулировочный винт с нейлоновым наконечником и пружинный зажим с нейлоновым покрытием используются для фиксации эллиптической оптики размером 1 дюйм (25,4 мм) с помощью шестигранного ключа на 0,05 дюйма (1,3 мм) или отвертки через отверстие с задней загрузкой и двойным просверленным отверстием. Конструкция с задней загрузкой гарантирует, что оптика остается доступной даже после того, как крепление оснащено стержнями клетки или тубусами объектива. Эти крепления были разработаны для оптики толщиной 6 мм. Мы предлагаем диэлектрические и металлические эллиптические зеркала, совместимые с этими креплениями.

Ключевые особенности:

  • Устанавливает эллиптическую оптику размером 1 дюйм (25,4 мм) под углом 45 ° к оптической оси
  • Восемь 4-40 резьбовых отверстий для стержней клетки ER
  • Обеспечивает регулировку кинематического угла наклона и рыскания ± 4 °
  • Смещение оси Z с использованием всех трех регуляторов: ± 0,12 дюйма (± 3,0 мм)
  • Совместимость с Cage системой 30 мм и SM1 (1,035 "-40)
  • Возможность установки на столб:
    • KCB1E: один 8-32 и один 1/4 "-20" (для столбов Ø1 / 2 "и Ø1")
    • KCB1E / M: один метчик M4 и один метчик M6 (для стоек Ø1 / 2 "и Ø25,0 мм)

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
