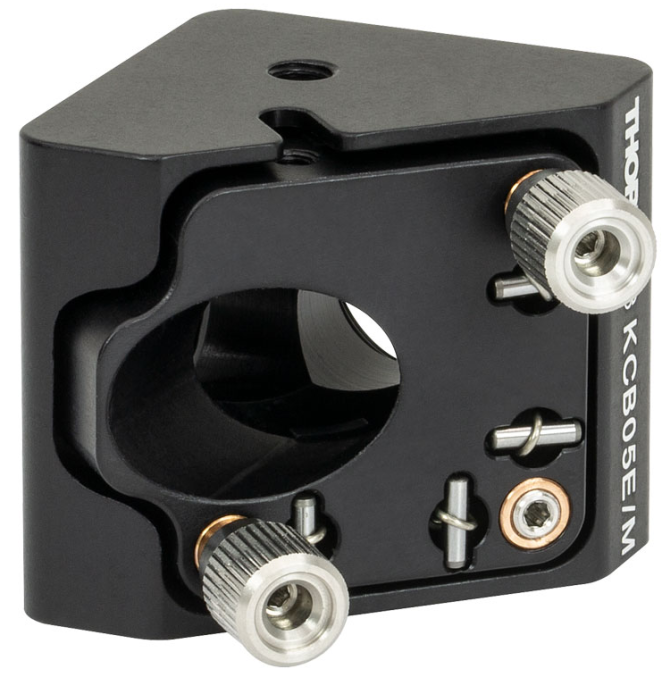

    KCB05E/M - Кинематический держатель для установки эллиптических зеркал для Cage систем 16 мм

    KCB05E/M - Кинематический держатель для установки эллиптических зеркал для Cage систем 16 мм

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    • Заказать товар
    • Описание

    Кинематическое крепление - куб KCB05E (/ M) обеспечивает крепление эллиптической оптики 1/2 дюйма (12,7 мм), удерживаемой на монтажной пластине, номинальное горизонтальное положение которой находится под углом 45 °. Порты оснащены резьбой SM05 (0,535 "-40) и четыре отверстия с резьбой 4-40, расположенные по центру для совместимости с Cage системами 16 мм. Пластина регулировки кинематического шага и рыскания приводится в действие регулировочными винтами M3 x 0,25 с резьбой, которые обеспечивают угловое разрешение 12,94 мрад / об. Два из этих регуляторов включают в себя съемные ручки, а третий должен быть настроен с помощью шестигранного ключа 5/64 дюйма (2 мм) или отвертки. Хотя оптическая поверхность номинально расположена по центру крепления, третий регулятор можно использовать для точной настройки положение по оптической оси.

    Регулировочный винт с нейлоновым наконечником и пружинный зажим с нейлоновым покрытием используются для фиксации эллиптической оптики 1/2 дюйма (12,7 мм) с помощью шестигранного ключа 0,05 дюйма (1,3 мм) или отвертки через отверстие с задней загрузкой и двойным просверленным отверстием. . Конструкция с задней загрузкой не ограничивает толщину установленной оптики, и установленная оптика остается доступной даже после того, как крепление оснащено стержнями или трубками объектива. Thorlabs также предлагает диэлектрические и металлические зеркала эллиптической формы, совместимые с этим креплением. Минимальная толщина оптики, которую можно закрепить с помощью этих креплений, составляет 0,12 дюйма (3 мм).

    Ключевые особенности:

    • Устанавливает эллиптическую оптику 1/2 дюйма (12,7 мм) под углом 45 ° к оптической оси
    • Восемь отверстий с резьбой 4-40 для стыковки с Cage системами 16 мм
    • Обеспечивает регулировку кинематического шага и рыскания ± 3º
    • Перенос оси Z с использованием всех трех регуляторов: ± 0,04 дюйма (± 1,0 мм)
    • Совместимость с тубусами для линз с резьбой SM05 (0,535 "-40)
    • Возможность установки на столб:
      • KCB05E: один 4-40 и один 8-32 (для мини-серии и столбиков Ø1 / 2 ")
      • KCB05E / M: один метчик M3 и один метчик M4 (для мини-серии, столбики Ø1 / 2 "и Ø25,0 мм)

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину KCB05E/M
    Кинематический держатель для установки эллиптических зеркал под углом 45° к оптической оси, совместим с каркасными системами (16 мм) и тубусами SM05, отверстия для крепления: M3 и M4 По запросу
