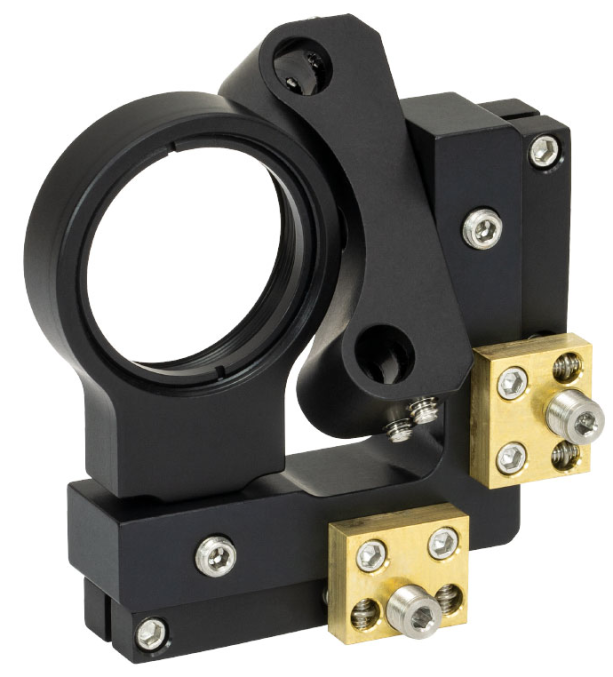

KC45D - Шарнирная установка для крепления оптики Ø1"

KC45D - Шарнирная установка для крепления оптики Ø1"
Характеристики
Размер Cage системы 30 мм
Диаметр оптики 25 мм
Толщина оптики  6 мм (макс.)
Бесплатная доставка по России
Пуско наладка и обучение персонала
Подберем оборудование под ваши задачи
Гарантийное и пост-гарантийное обслуживание без привлечения производителя
Доступен лизинг, кредит, рассрочка

Шарнирное крепление KC45D предназначено для поворота оптики Ø1 дюйма вокруг точки в центре 30-миллиметровой Cage системы. Держатель оптики может свободно вращаться на 360 °. После установки грубой угловой ориентации , механизм точной регулировки (т.е. два регулятора 100 TPI, обеспечивающих регулировку на оборот 13 мрад / оборот) можно использовать для точного выравнивания с помощью шестигранного винта с накатанной головкой HKTS-5/64 или любого другого шестигранного ключа 5/64 дюйма или отвертки. Вторая угловая степень свободы достигается вращением промежуточного седла. Это седло соединяет держатель оптики с блоком каркаса и может свободно вращаться на ± 30º. Оптика прикреплена к задней кромке центральной резьбовой области SM1 (1,035 "-40) с помощью прилагаемого стопорного кольца SM1RR.

Ключевые особенности:

  • Шарнирная конструкция
  • Максимальная оптическая толщина: 6 мм (0,24 дюйма)
  • Крепления под оптику  Ø1"
  • Совместимость с Cage системой 30 мм.
  • Полное вращение держателя оптики на 360º
  • Вращение на ± 30º на седле держателя оптики

АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.
