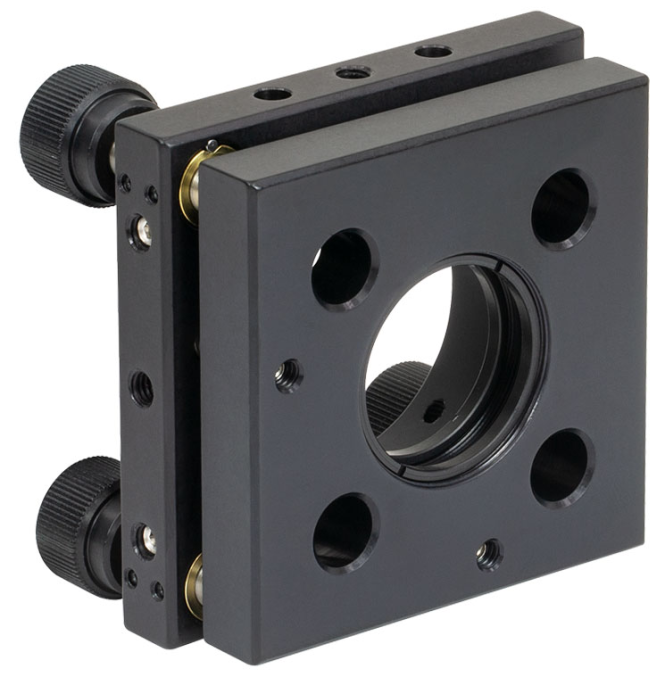

    KC1-T/M - Кинематический держатель оптики Ø1" для Cage систем 30 мм

    KC1-T/M - Кинематический держатель оптики Ø1" для Cage систем 30 мм

    Бесплатная доставка
    Пуско наладка и обучение персонала
    Подберем оборудование под ваши задачи
    Гарантийное и пост-гарантийное обслуживание без привлечения производителя
    Характеристики
    • Заказать товар
    • Описание
    • Характеристики

    Кинематическое крепление KC1-T разработано с монтажным отверстием с резьбой SM1 (1,035 "-40), которое может напрямую удерживать оптику толщиной до 5,8 мм (0,23 дюйма) с использованием двух входящих в комплект стопорных колец SM1RR. Более толстую оптику можно разместить, поместив оптику в один из тубусов для линз серии SM1, а затем ввинтив тубус в переднюю пластину крепления. В качестве альтернативы, поскольку задняя пластина кинематического крепления KC1-T имеет увеличенное отверстие Ø1,32 дюйма, трубки объектива SM1 также могут быть прикреплены к передней пластине с задней стороны крепления без ущерба для угловой регулировки. Это кинематическое крепление с резьбой поставляется в комплекте. с тремя регуляторами с независимо блокируемыми установочными винтами.

    И передняя, ​​и задняя пластины обработаны с четырьмя отверстиями с зазором, предназначенными для прямой совместимости с нашей стандартной системой сепаратора 30 мм. Отверстия для стержней клетки на передней панели имеют достаточно большой размер, чтобы можно было регулировать наклон и наклон на ± 4 ° без столкновения стержней клетки. Как только желаемое положение будет достигнуто, можно использовать стопорные установочные винты на задней пластине для фиксации стержней на месте. В дополнение к совместимости с Cage системой 30 мм, кинематическое крепление может устанавливаться на стойке через резьбовое отверстие 8-32 (M4).

    Ключевые особенности:

    • Наклон ± 5º, линейное перемещение ± 3 мм вдоль оптической оси
    • Под оптику Ø1 "(25,4 мм)
    • Минимальная толщина оптики: 0,23 дюйма (5.8 мм)
    • Совместимость с Cage системой 30 мм
    • 8-32 (M4) Отверстие с резьбой для монтажа

    АО «ЛЛС» поставляет весь спектр продукции Thorlabs на территории Российской Федерации и стран Таможенного Союза, и предлагает наиболее выгодные условия поставки продукции, полную техническую поддержку.

    Характеристики
    • Параметр
      Значение
    • Размер Cage системы
      30 мм
    • Диаметр оптики
      25 мм
    • Толщина оптики
      5.8 мм (макс.)
    Положить в корзину Название Выбрать количество Описание Цена
    Сбросить
    В корзину KC1-T/M
    Кинематический держатель оптики Ø1", резьба: SM1, для каркасных систем: 30 мм, метрическая резьба По запросу
